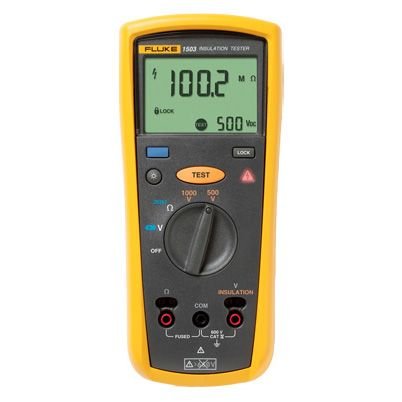

Fluke 1503 İzolasyon Direnci Test Cihazı
0 - Yorum
Kategori
Marka
Stok Kodu
273907
Garanti Süresi
24 Ay
Fiyat
1.027,42 USD + KDV
* 11.764,35 TL den başlayan taksitlerle!
43.151,61 TL
Fluke 1503 İzolasyon Direnci Test Cihazı
Ana Özellikler
· Konut ve ticari elektrikçiler için sağlam, kompakt bir yalıtım direnci test cihazı
· 0,01 MΩ ile 2000 MΩ arasında yalıtım testleri gerçekleştirir
· İki yalıtım testi voltajı sunar: 500 V ve 1000 V
· Gerilim> 30 V tespit edilirse izolasyon testini önlemek için canlı devre algılama içerir
· 0,01 Ω ila 20,00 kΩ arası direnci ölçer
Ürüne genel bakış: Fluke 1503 Yalıtım Direnci Ölçer
Fluke 1503 Yalıtım Direnci Test Cihazı, tüm temel yalıtım testi ihtiyaçlarını karşılar
Fluke 1503, temel konut ve ticari elektrik yalıtım testleri için mükemmel bir seçimdir. Bu sağlam, kompakt alet avucunuzun içine sığar. 1503, Fluke 1507 ile aynı form faktörüne sahiptir, ancak birkaç daha az özelliğe sahiptir. En yaygın testleri en uygun fiyata yapacağına güvenebilirsiniz. Uzak prob gibi ek özellikler, tekrarlayan testler yapmak için gereken süreyi azaltır.
Diğer kullanışlı yetenekler:
- 0,1 V ile 600 V arasındaki AC / DC voltajını ölçer
- Ek kullanıcı koruması için kapasitif voltajın otomatik deşarjını içerir
- Lo-ohm toprak bağı sürekliliği sağlar (200 mA)
- Uzaktan test probu ile tekrarlayan veya ulaşılması zor testleri basitleştirir
- Otomatik kapanma ile pil gücünden tasarruf sağlar
- Sonuçları geniş, arkadan aydınlatmalı bir ekranda sunar
- CAT IV 600 V aşırı gerilim kategori sınıfı özellikleri
- Uzak prob, test uçları, test probları, timsah klipsleri ve bir yıllık garantiyle birlikte gelir
- Ellerinizi diğer işler için serbest bırakmak üzere isteğe bağlı Fluke TPAK manyetik askı sistemini kabul eder
- En az 1000 yalıtım testi için dört AA alkalin pil (NEDA 15 A veya IEC LR6) ile çalışır
Özellikler: Fluke 1503 Yalıtım Direnci Ölçer
| AC / DC Gerilim Ölçümü | ||
| Doğruluk | Aralık | 600.0 V |
| çözüm | 0.1 V | |
| 50 Hz - 400 Hz ± (Rdg + Basamakların% 'si) | ± (% 2 + 3) | |
| Giriş empedansı | 3 MΩ (nominal), <100 pF | |
| Ortak mod reddetme oranı (1 kΩ dengesiz) | DC'de> 60 dB, 50 veya 60 Hz | |
| Aşırı yükleme koruması | 600 V rms veya DC | |
| Toprak Bağ Direnci Ölçümü | ||
| Aralık / Çözünürlük | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω | |
| 2000 Ω | 1.0 Ω | |
| 20,00 kΩ | 0.01 kΩ | |
| Doğruluk | ± (% 1,5 + 3) | |
| Aşırı yükleme koruması | 2 V rms veya DC | |
| Açık devre test voltajı | > 4,0 V, <8 V | |
| Kısa devre akımı | > 200,0 mA | |
| İzolasyon Özellikleri | ||
| Ölçüm aralığı | 0.01 MΩ ile 2000 MΩ arası | |
| Test gerilimi | 500 V, 1000 V | |
| Test voltajı doğruluğu | +% 20, -% 0 | |
| Kısa devre akımı | 1 mA nominal | |
| Otomatik deşarj | C = 1 µF veya daha az için deşarj süresi <0,5 saniye | |
| Canlı devre göstergesi | Testin başlatılmasından önce terminal voltajı> 30 V ise testi engelleyin | |
| Maksimum kapasitif yük | 1 µF'ye kadar yük ile çalıştırılabilir | |
| Doğruluğu ölçün | ||
| 500 V | ± (% 1,5 + 5) | |
| 1000 V | ± (% 1.5 + 5) ile 2000 MΩ, ± (% 10 + 3) 2000 MΩ üzerinde | |
| Genel Özellikler | ||
| Herhangi bir terminale uygulanan maksimum voltaj: | 600 V AC rms veya DC | |
| Depolama sıcaklığı | -40 ° C ile 60 ° C (-40 ° F ile 140 ° F) | |
| Çalışma sıcaklığı | -20 ° C ile 55 ° C (-4 ° F ile 131 ° F) | |
| Sıcaklık katsayısı | <18 ° C veya> 28 ° C (<64 ° F veya> 82 ° F) sıcaklıklar için ° C başına 0,05 x (belirtilen doğruluk) | |
| Bağıl nem | ||
| % 0 -% 95 @ 10 ° C - 30 ° C (50 ° F - 86 ° F) | ||
| % 0 -% 75 @ 30 ° C - 40 ° C (86 ° F - 104 ° F) | ||
| % 0 -% 40 @ 40 ° C - 55 ° C (104 ° F - 131 ° F) | ||
| Titreşim | MIL-PRF-28800F, Sınıf 2 cihaz başına rastgele, 2 g, 5-500 Hz | |
| Şok | IEC 61010-1 2. Baskı başına 1 metreden düşme (1 metre düşme testi, altı taraf, meşe zemin) | |
| Elektromanyetik uyumluluk | 3 V / M'lik bir RF alanında, doğruluk = belirtilen doğruluk (EN 61326-1: 1997) | |
| Emniyet | ANSI / ISA 82.02.01 (61010-1) 2004, CAN / CSA-C22.2 NO. IV 600 V (CAT IV) ölçüm kategorisi için 61010-1-04 ve IEC / EN 61010-1 2. Baskı | |
| Sertifikalar | Standart CSA / CAN C22.2 No. 61010.1-04'e göre CSA; IEC / EN 61010-1 2. Baskı standardına göre TUV | |
| Piller | Dört AA pil (NEDA 15A veya IEC LR6) | |
| Pil ömrü | İzolasyon testi kullanımı: | Test cihazı, yeni alkalin pillerle oda sıcaklığında en az 1000 yalıtım testi yapabilir. Bunlar, 5 saniye açık ve 25 saniye kapalı görev döngüsü ile 1000 V ile 1 MΩ arasında standart testlerdir. |
| Direnç ölçümleri: | Test cihazı, yeni alkalin pillerle oda sıcaklığında en az 2500 topraklama bağ direnci ölçümü gerçekleştirebilir. Bunlar, 5 saniyelik açık ve 25 saniyelik kapalı görev döngüsüyle 1 Ω standart testlerdir. | |
| Boyut (Y x G x U) | 5,0 x 10,0 x 20,3 cm (1,97 x 3,94 x 8,00 inç) | |
| Ağırlık | 550 g (1,2 lb) | |
| IP derecelendirme | IP40 | |
| Rakım | İşletme | 2000 m CAT IV 600 V, 3000 m CAT III 600 V |
| Çalışmıyor (depolama) | 12.000 m | |
| Aşırı menzil yeteneği | Aralığın% 110'u | |
| Dahil olan aksesuarlar | TL224 Test Uçları, TP74 Test Probları, klipsler PN 1958654 (kırmızı) ve PN 1958646 (siyah), kılıf ve uzak prob | |
