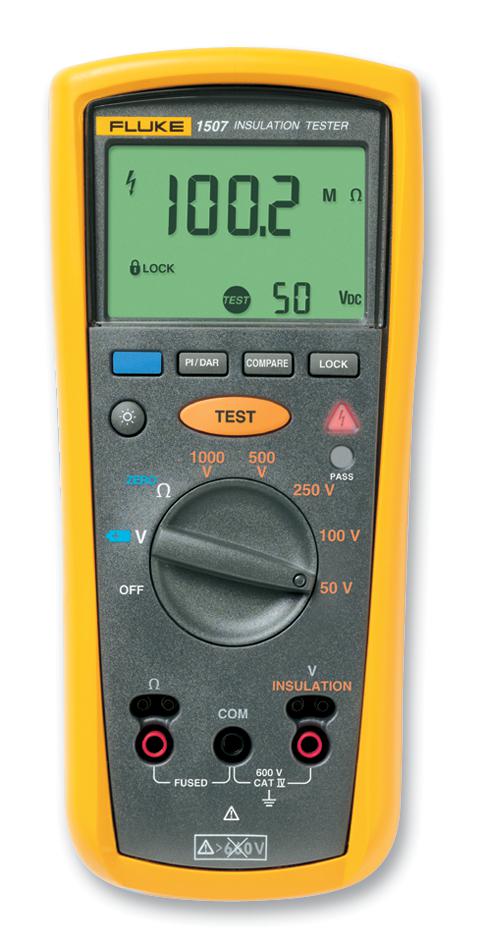

Fluke 1507 İzolasyon Direnci Test Cihazı
Ana Özellikler
· Elektrik müteahhitleri ile endüstriyel ve ticari elektrikçiler için sağlam, kompakt gelişmiş yalıtım direnci test cihazı
· Polarizasyon Endeksini ve Dielektrik Soğurma Oranını otomatik olarak hesaplar
· Karşılaştırma (Başarılı / Başarısız) işleviyle tekrarlayan testleri basit ve kolay hale getirir
· Birden çok yalıtım testi voltajı sunar: 50 V, 100 V, 250 V, 500 V ve 1000 V
Ürüne genel bakış: Fluke 1507 Yalıtım Direnci Test Cihazı
Fluke 1507, gelişmiş endüstriyel ve elektriksel yalıtım testleri için çok yönlü, kompakt, el tipi bir yalıtım test cihazıdır. Çoklu test voltajları, onu birçok sorun giderme, devreye alma ve önleyici bakım uygulamaları için ideal bir araç haline getirir.
Gelişmiş yalıtım direnci testini kolay ve hızlı bir şekilde gerçekleştirmek için 1507 tam özellik setinden yararlanın. Kullanışlı boyutu ve hafifliği, paketlemeyi ve kullanmayı kolaylaştırır. Uzak prob gibi ek özellikler, özellikle tekrarlayan testler yapılırken hem zamandan hem de paradan tasarruf sağlar. Makul fiyatı ve sağlam güvenilirliği onu mükemmel bir değer kılar.
Diğer kullanışlı yetenekler:
- 0,01 MΩ ile 2,0 GΩ arasında yalıtım testleri gerçekleştirir
- Gerilim> 30 V tespit edilirse izolasyon testini önlemek için canlı devre algılama içerir
- Ek kullanıcı koruması için kapasitif voltajın otomatik deşarjını içerir
- 0,1 V ila 600 V arasındaki AC / DC voltajını ve 0,01 Ω ila 20,00 kΩ arasındaki direnci ölçer
- Lo-ohm toprak bağı sürekliliği sağlar (200 mA)
- Uzaktan test probu ile tekrarlayan veya ulaşılması zor testleri basitleştirir
- Otomatik kapanma ile pil gücünden tasarruf sağlar
- Sonuçları geniş, arkadan aydınlatmalı bir ekranda sunar
- CAT IV 600 V aşırı gerilim kategori sınıfı özellikleri
- Uzak prob, test uçları, test probları, timsah klipsleri ve bir yıllık garantiyle birlikte gelir
- Ellerinizi diğer işler için serbest bırakmak üzere isteğe bağlı Fluke TPAK manyetik askı sistemini kabul eder
- En az 1000 yalıtım testi için dört AA alkalin pil (NEDA 15 A veya IEC LR6) ile çalışır
Özellikler: Fluke 1507 İzolasyon Direnci Test Cihazı
| AC / DC Gerilim Ölçümü | ||
| Doğruluk | Aralık | 600.0 V |
| çözüm | 0.1 V | |
| 50 Hz - 400 Hz ± (Rdg + Basamakların% 'si) | ± (% 2 + 3) | |
| Giriş empedansı | 3 MΩ (nominal), <100 pF | |
| Ortak mod reddetme oranı (1 kΩ dengesiz): | DC'de> 60 dB, 50 veya 60 Hz | |
| Aşırı yükleme koruması | 600 V rms veya DC | |
| Toprak Bağ Direnci Ölçümü | ||
| Aralık / Çözünürlük | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω | |
| 2000 Ω | 1.0 Ω | |
| 20,00 kΩ | 0.01 kΩ | |
| Doğruluk | ± (% 1,5 + 3) | |
| Aşırı yükleme koruması | 2 V rms veya DC | |
| Açık devre test voltajı | > 4,0 V, <8 V | |
| Kısa devre akımı | > 200,0 mA | |
| İzolasyon Özellikleri | ||
| Ölçüm aralığı | 0.01 MΩ ila 10 GΩ | |
| Test gerilimi | 50 V, 100 V, 250 V, 500 V, 1000 V | |
| Test voltajı doğruluğu | +% 20, -% 0 | |
| Kısa devre akımı | 1 mA nominal | |
| Otomatik deşarj | C = 1 µF veya daha az için deşarj süresi <0,5 saniye | |
| Canlı devre göstergesi | Testin başlatılmasından önce terminal voltajı> 30 V ise testi engelleyin | |
| Maksimum kapasitif yük | 1 µF'ye kadar yük ile çalıştırılabilir | |
| Doğruluğu ölçün | 50 V | ± (% 3 + 5) |
| 100 V | ± (% 3 + 5) | |
| 250 V | ± (% 1,5 + 5) | |
| 500 V | ± (% 1,5 + 5) | |
| 1000 V | ± (% 1.5 + 5) ile 2000 MΩ, ± (% 10 + 3) 2000 MΩ üzerinde | |
| Genel Özellikler | ||
| Herhangi bir terminale uygulanan maksimum voltaj: | 600 V AC rms veya DC | |
| Depolama sıcaklığı | -40 ° C ile 60 ° C (-40 ° F ile 140 ° F) | |
| Çalışma sıcaklığı | -20 ° C ile 55 ° C (-4 ° F ile 131 ° F) | |
| Sıcaklık katsayısı | <18 ° C veya> 28 ° C (<64 ° F veya> 82 ° F) sıcaklıklar için ° C başına 0,05 x (belirtilen doğruluk) | |
| Bağıl nem | ||
| % 0 -% 95 @ 10 ° C - 30 ° C (50 ° F - 86 ° F) | ||
| % 0 -% 75 @ 30 ° C - 40 ° C (86 ° F - 104 ° F) | ||
| % 0 -% 40 @ 40 ° C - 55 ° C (104 ° F - 131 ° F) | ||
| Titreşim | MIL-PRF-28800F, Sınıf 2 cihaz başına rastgele, 2 g, 5-500 Hz | |
| Şok | IEC 61010-1 2. Baskı başına 1 metreden düşme (1 metre düşme testi, altı taraf, meşe zemin) | |
| Elektromanyetik uyumluluk | 3 V / M'lik bir RF alanında, doğruluk = belirtilen doğruluk (EN 61326-1: 1997) | |
| Emniyet | ANSI / ISA 82.02.01 (61010-1) 2004, CAN / CSA-C22.2 NO. IV 600 V (CAT IV) ölçüm kategorisi için 61010-1-04 ve IEC / EN 61010-1 2. Baskı | |
| Sertifikalar | Standart CSA / CAN C22.2 No. 61010.1-04'e göre CSA; IEC / EN 61010-1 2. Baskı standardına göre TUV | |
| Piller | Dört AA pil (NEDA 15A veya IEC LR6) | |
| Pil ömrü | İzolasyon testi kullanımı: | Test cihazı, yeni alkalin pillerle oda sıcaklığında en az 1000 yalıtım testi gerçekleştirebilir. Bunlar, 5 saniye açık ve 25 saniye kapalı görev döngüsüyle 1000 V ile 1 MΩ arasında standart testlerdir. |
| Direnç ölçümleri: | Test cihazı, yeni alkalin pillerle oda sıcaklığında en az 2500 topraklama bağ direnci ölçümü gerçekleştirebilir. Bunlar, 5 saniyelik açık ve 25 saniyelik kapalı görev döngüsüyle standart 1 Ω testleridir. | |
| Boyut (Y x G x U) | 5,0 x 10,0 x 20,3 cm (1,97 x 3,94 x 8,00 inç) | |
| Ağırlık | 550 g (1,2 lb) | |
| IP derecelendirme | IP40 | |
| Rakım | İşletme | 2000 m CAT IV 600 V, 3000 m CAT III 600 V |
| Çalışmıyor (depolama) | 12.000 m | |
| Aşırı menzil yeteneği | Aralığın% 110'u | |
| Dahil olan aksesuarlar | TL224 Test Uçları, TP74 Test Probları, klipsler PN 1958654 (kırmızı) ve PN 1958646 (siyah), kılıf ve uzak prob | |
