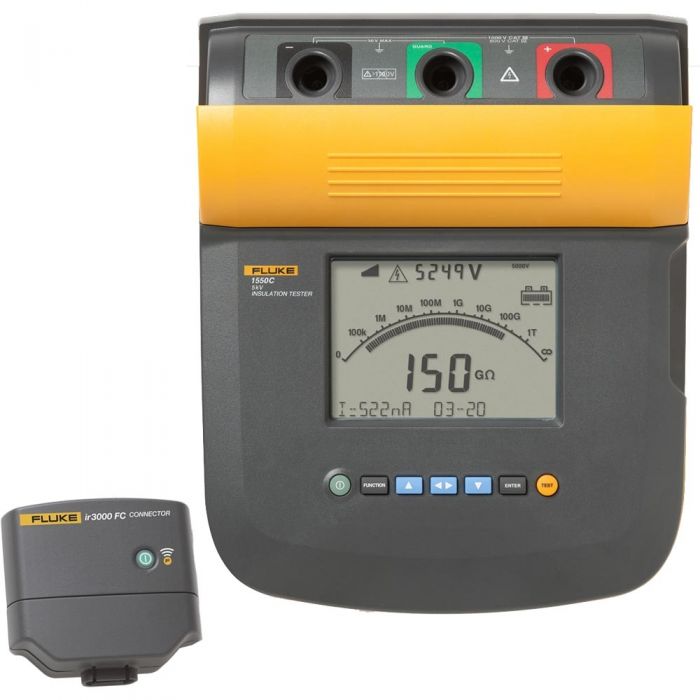

Fluke 1550C FC 5 KV Yalıtım Test Cihazı w/IR3000FC
Ana Özellikler
·Fluke Connect® ve akıllı telefonkullanarak 1550C üzerinde testleri uzaktan, çalışan, enerjili ekipmandan güvenli bir mesafede hızlı bir şekilde yapılandırın, başlatın ve durdurun
· Gerçek zamanlı trend, okunması zor, hızla değişen değerler yerine size görmesi kolay görsel ipuçları verir
·Fluke Connect masaüstü kullanarak rapor oluşturma, zaman kazandırır ve test sonuçlarının anlaşılmasını kolaylaştırır
·Fluke Connect, analiz ve önleyici bakım için test sonuçlarını buluta kaydeder
Ürüne genel bakış: Fluke 1550C FC 5 kV İzolasyon Test Cihazı
Fluke 1550C 5 kV İzolasyon Test Cihazı Kiti, yalıtım testlerinden veri toplamayı kolaylaştırır
Fluke 1550C, 5 kV'a kadar dijital yalıtım testi gerçekleştirir ve Fluke Connect ™ kablosuz uygulaması aracılığıyla veri toplamayı kolaylaştırır. Uzaktan çalıştırma, potansiyel olarak tehlikeli bölgelerde mümkün olduğunca az zaman geçirmenizi sağlar. Gerçek zamanlı trend, okunması zor değişen değerler kümesi yerine telefonunuzda canlı bir grafik gösterir. Şirket logolarıyla özelleştirebileceğiniz önceden tasarlanmış şablonları kullanarak hızlı bir şekilde raporlar oluşturabilirsiniz. Olası ekipman arızalarını meydana gelmeden önce belirlemek için tasarlanmış önleyici veya öngörücü bakım programları için mükemmel bir araçtır. Üç yıllık garanti ve CAT IV 600 V güvenlik derecesi ile birlikte gelir.
Diğer kullanışlı özellikler:
- Ek kurulum gerektirmeden Dielektrik Absorpsiyon (DAR) ve Polarizasyon İndeksi (PI) için otomatik hesaplama
- Koruma sistemi, yüzey kaçak akımının yüksek dirençli ölçümler üzerindeki etkisini ortadan kaldırır
- 250 V ile 1000 V arasında 50 V adımlarla ve 1000 V'un üzerinde 100 V adımlarla seçilebilir test voltajları
- CAT III 1000 V, CAT IV 600 V güvenlik derecelendirmesi
- Uyarı işlevi, kullanıcıyı hat voltajının mevcut olduğu konusunda uyarır ve daha yüksek kullanıcı güvenliği için 600 V AC veya DC'ye kadar voltaj değeri verir
- Ölçümler, kolay geri çağırma için her bir konuma benzersiz, kullanıcı tanımlı bir etiket atanarak 99'a kadar bellek konumunda saklanabilir
- Uzun pil ömrü, kullanıcıya şarjlar arasında 750'den fazla test sağlar
- Kolay görüntüleme için geniş dijital / analog LCD
- Kapasitans ve kaçak akım ölçümü
- Arıza testi için rampa işlevi
- 2 TΩ'a kadar direnç ölçümleri
- Zamanlanmış testler için 99 dakikaya kadar zamanlayıcı ayarları
- 3 yıllık garanti
Özellikler: Fluke 1550C FC 5 kV İzolasyon Test Cihazı
Elektriksel Özellikler | ||
Test cihazının doğruluğu, 0 ° C ila 35 ° C çalışma sıcaklıklarında kalibrasyondan sonraki bir yıl için belirtilir. Aralığın dışındaki çalışma sıcaklıkları için (-20 ° C ila 0 ° C ve 35 ° C ila 50 ° C),% 20 bantlar dışında ° C başına ±% 1 eklenmesi dışında ° C başına ±% .25 ekleyin. | ||
İzolasyon Direnci Ölçümü | ||
Test gerilimi (DC) | ||
250 V | Aralık | <250 kΩ, 250 kΩ ila 5 GΩ 5 GΩ ila 50 GΩ > 50 GΩ |
Doğruluk (± okuma) | Belirtilmemiş % 5% 20 Belirtilmemiş |
|
500 V | Aralık | <500 kΩ 500 kΩ ila 10 GΩ 10 GΩ ila 100 GΩ > 100 GΩ |
Doğruluk (± okuma) | Belirtilmemiş % 5% 20 Belirtilmemiş |
|
1000 V | Aralık | <1 MΩ 1 MΩ ila 20 GΩ 20 GΩ ila 200 GΩ > 200 GΩ |
Doğruluk (± okuma) | Belirtilmemiş % 5% 20 Belirtilmemiş |
|
2500 V | Aralık | <2,5 MΩ 2,5 MΩ ila 50 GΩ 50 GΩ ila 500 GΩ > 500 GΩ |
Doğruluk (± okuma) | Belirtilmemiş % 5% 20 Belirtilmemiş |
|
5000 V | Aralık | <5 MΩ 5 MΩ ila 100 GΩ 100 GΩ ila 1 TΩ > 1 TΩ |
Doğruluk (± okuma) | Belirtilmemiş % 5% 20 Belirtilmemiş |
|
Çubuk grafik aralığı | 0 ile 1 TΩ (1550C) - 0 ile 2 TΩ (1555) | |
İzolasyon testi voltajı doğruluğu | 1 mA yük akımında -% 0, +% 10 | |
İndüklenen AC şebeke akımı reddi | 2 mA maksimum | |
Kapasitif yük için şarj hızı | ΜF başına 5 saniye | |
Kapasitif yük için deşarj oranı | 1,5 s / μF | |
Kaçak akım ölçümü | Aralık | 1 nA ila 2 mA |
Doğruluk | ± (% 5 + 2 nA) | |
Kapasitans ölçümü | Aralık | 0,01 μF ila 15,00 μF |
Doğruluk | ± (değerin% 15'i + 0,03 μF) | |
Zamanlayıcı | Aralık | 0 ila 99 dakika |
Çözünürlük ayarı | 1 dakika | |
Çözünürlük göstergesi | 1 saniye | |
Canlı devre uyarısı | Uyarı aralığı | 30 V - 660 V AC / DC, 50/60 Hz |
Voltaj doğruluğu | ± (% 15 + 2 V) | |
Yazılım özellikleri | FlukeView Forms ™ temel yazılımı, Windows XP, Windows Vista, Windows 7 veya Windows 8 çalıştıran bir bilgisayar gerektirir. | |
Genel Özellikler | ||
Görüntüle | 75 x 105 mm | |
Güç | 12 V kurşun asitli şarj edilebilir pil, Yuasa NP2.8-12 | |
Şarj Cihazı Girişi (AC) | 85 V - 250 V AC 50/60 Hz 20 VA | |
Bu Sınıf II (çift yalıtımlı) cihaz, Sınıf 1 (topraklanmış) güç kablosuyla birlikte verilir. Koruyucu toprak terminali (toprak pimi) dahili olarak bağlanmaz. Ekstra pim, yalnızca ek fiş tutma içindir. | ||
Boyutlar | 269 x 277 x 160 mm (10,6 x 10,9 x 6,3 inç) | |
Ağırlık | 3,7 kg (8,2 lb) | |
Sıcaklık (çalışma) | -20 ° C ile 50 ° C (-4 ° F ile 122 ° F) | |
Sıcaklık (saklama) | -20 ° C ile 65 ° C (-4 ° F ile 149 ° F) | |
Nem | 50 ° C'de% 80 ila 31 ° C doğrusal olarak% 50'ye düşer | |
Rakım | 2000 m | |
Muhafaza sızdırmazlığı | IP40 | |
Giriş aşırı yük koruması | 1000 V AC | |
Elektromanyetik uyumluluk | EN 61326 | |
Güvenlik uyumluluğu | IEC 61010-1: Aşırı gerilim kategorisi II, Kirlilik Derecesi 2. IEC 61010-2-030: Ölçüm 600V CAT IV / 1000V CAT III IEC 61557-1, IEC 61557-2 |
