Fluke 1587 FC İzolasyon Direnci Test Cihazı
Ana Özellikler
· Önce güvenlik.İzolasyon test cihazını bağlayın, ardından test ölçümlerinizi uzaktan izleyerek kendinizi tehlikeden uzak tutun.
· İzolasyon direnci test sonuçlarını hızlıca görüp akıllı telefonunuzla kablosuz olarak paylaşarak işinizin doğru yapıldığını kanıtlayın.
· Kablosuz bir cihazda zaman içinde ölçümleri kaydedip karşılaştırarak sorunları hızla bulun.

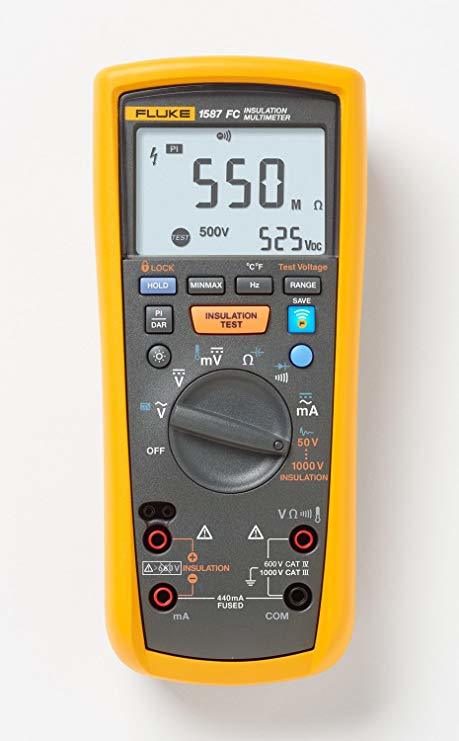

Ürüne genel bakış: Fluke 1587 FC Yalıtım Multimetresi
Kendinizi güvende tutun. Gizli sorunları daha hızlı bulun. Evrak işlerini bırakın.
Fluke Connect + Fluke'un 1587 FC İzolasyon Multimetresi, zorlu sorunları belirlemenize, işinizi hızlı ve kolay bir şekilde çözmenize ve kablosuz olarak iletişim kurmanıza yardımcı olur - tümü güvenli bir mesafede.
Fluke Connect ile tanılama ekleyin
Fluke 1587 FC, Fluke Connect özellikli olduğundan, ücretsiz Fluke Connect® Measurements uygulamasını akıllı telefonunuza indirebilir ve aşağıdakiler dahil ek işlevler elde edebilirsiniz:
- Önce güvenlik. Test ölçümlerinizi uzaktan izleyerek kendinizi tehlikeden uzak tutun.
- Ölçüm sonuçlarını hızlı bir şekilde görerek ve akıllı telefonunuzla kablosuz olarak paylaşarak işinizin doğru yapıldığını kanıtlayın.
- Kablosuz bir cihazda zaman içinde ölçümleri kaydedip karşılaştırarak sorunları hızla bulun.
- Nemi ve kirlenmiş yalıtım sorunlarını daha hızlı belirlemek için TrendIt ™ grafikleriyle PI / DAR zamanlı oran testleri
- Fluke Connect aracılığıyla, ölçümleri telefonunuza veya buluta kaydeden ve sonuçları yazma ihtiyacını ortadan kaldıran bellek depolama. Hataları azaltır ve zaman içinde geçmişe dönük izleme için verileri kaydeder
- Doğru taban çizgileri ve ilgili geçmiş karşılaştırmaları oluşturmak için sıcaklık telafisi
- Zaman içindeki yalıtım bozulmasını belirlemek ve Fluke Connect® Assets (ayrı satılır) ile sahada gerçek zamanlı kararların alınmasına izin vermek için varlıkların geçmişe dönük takibi ve trendleri
- Sonuçları yazma ihtiyacını ortadan kaldırmak için Fluke Connect Measurements aracılığıyla bellek depolaması sağlar
- Gerilim> 30 V tespit edilirse izolasyon testini önlemek için canlı devre algılama içerir
- Doğru taban çizgileri oluşturmak için otomatik sıcaklık telafisi sağlar
- Fluke Connect® Assets (ayrı satılır) ile zaman içindeki bozulmayı belirlemek için varlıkların geçmişe dönük takibini ve varlık eğilimini destekler
- Doğru değişken frekanslı motor sürücü ölçümleri için VFD alçak geçiren filtre içerir
- Ek kullanıcı koruması için kapasitif voltajın otomatik deşarjını içerir
- Ac / dc voltajı, dc milivolt, ac / dc miliamper, direnç ve sürekliliği ölçer
- Kapasitans, diyot testi, sıcaklık, min / maks, frekans ölçümleri ve yalıtım testi düzeltme okumasını içerir
- Pil gücünden tasarruf etmek için otomatik olarak kapanır
- Uzak prob, test uçları, timsah klipsleri, K-tipi termokupl, sert kılıf ve üç yıllık garantiyle birlikte gelir.
Özellikler: Fluke 1587 FC Insulation Multimeter
Elektriksel Özellikler | ||
AC voltaj ölçümü | ||
Aralık | ||
600.0 mV | çözüm | 0.1 mV |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 1 + 3) | |
Doğruluk 60 Hz - 5000 Hz ± (Rdg + Sayımların% 'si) | ± (% 2 + 3) | |
6.000 V | çözüm | 0.001 V |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 1 + 3) | |
Doğruluk 60 Hz - 5000 Hz ± (Rdg + Sayımların% 'si) | ± (% 2 + 3) | |
60.00 V | çözüm | 0.01 V |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 1 + 3) | |
Doğruluk 60 Hz - 5000 Hz ± (Rdg + Sayımların% 'si) | ± (% 2 + 3) | |
600.0 V | çözüm | 0.1 V |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 1 + 3) | |
Doğruluk 60 Hz - 5000 Hz ± (Rdg + Sayımların% 'si) | ± (% 2 + 3) ¹ | |
1000 V | çözüm | 1 V |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 2 + 3) | |
Doğruluk 60 Hz - 5000 Hz ± (Rdg + Sayımların% 'si) | ± (% 2 + 3) ¹ | |
¹ 1 kHz bant genişliği | ||
Düşük Geçişli Filtre Voltajı | ||
Aralık | ||
600.0 mV | çözüm | 0.1 mV |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 1 + 3) | |
Doğruluk 60 Hz - 400 Hz ± (Rdg + Sayımların% 'si) | + (% 2 + 3), - (% 6 - 3) | |
6.000 V | çözüm | 0.001 V |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 1 + 3) | |
Doğruluk 60 Hz - 400 Hz ± (Rdg + Sayımların% 'si) | + (% 2 + 3), - (% 6 - 3) | |
60.00 V | çözüm | 0.01 V |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 1 + 3) | |
Doğruluk 60 Hz - 400 Hz ± (Rdg + Sayımların% 'si) | + (% 2 + 3), - (% 6 - 3) | |
600.0 V | çözüm | 0.1 V |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 1 + 3) | |
Doğruluk 60 Hz - 400 Hz ± (Rdg + Sayımların% 'si) | + (% 2 + 3), - (% 6 - 3) | |
1000 V | çözüm | 1 V |
Doğruluk 50 Hz - 60 Hz ± (Rdg + Sayımların% 'si) | ± (% 2 + 3) | |
Doğruluk 60 Hz - 400 Hz ± (Rdg + Sayımların% 'si) | + (% 2 + 3), - (% 6 - 3) | |
DC Gerilim Ölçümü | ||
Aralık | çözüm | Doğruluk ± (Rdg + Sayımların% 'si) |
6.000 V dc | 0.001 V | ± (% 0,09 + 2) |
60,00 V dc | 0.01 V | ± (% 0,09 + 2) |
600.0 V dc | 0.1 V | ± (% 0,09 + 2) |
1000 V dc | 1 V | ± (% 0,09 + 2) |
Giriş empedansı | 10 MΩ (nominal), <100 pF | |
Normal mod reddetme oranı | > 60 dB @ 50 Hz veya 60 Hz | |
Ortak mod reddetme oranı | > 120 dB @ dc, 50 Hz veya 60 Hz (1 k dengesizlik) | |
Doğruluk, aralığın ±% 100'ü için geçerlidir | ||
DC Millivolt Ölçümü | ||
Aralık | çözüm | Doğruluk ± (Rdg + Sayımların% 'si) |
600.0 mVdc | 0.1 mV | ± (% 0,1 + 1) |
DC ve AC Akım Ölçümü | ||
AC 45 Hz - 1000 Hz | ||
Aralık | 400 mA | |
çözüm | 0,1 mA | |
Doğruluk ± (Rdg + Sayımların% 'si) | ± (% 1,5 + 2) ¹ | |
Yük voltajı (Tipik) | 2 mV / mA | |
Aralık | 60 mA | |
çözüm | 0,01 mA | |
Doğruluk ± (Rdg + Sayımların% 'si) | ± (% 1,5 + 2) ¹ | |
Yük voltajı (Tipik) | 2 mV / mA | |
DC | ||
Aralık | 400 mA | |
çözüm | 0,1 mA | |
Doğruluk ± (Rdg + Sayımların% 'si) | ± (% 0,2 + 2) | |
Yük voltajı (Tipik) | 2 mV / mA | |
Aralık | 60 mA | |
çözüm | 0,01 mA | |
Doğruluk ± (Rdg + Sayımların% 'si) | ± (% 0,2 + 2) | |
Yük voltajı (Tipik) | 2 mV / mA | |
Aşırı yükleme | Maksimum 2 dakika için 600 mA | |
MA girişi için sigorta koruması | 0,44 mA, 1000 V, IR 10 kA | |
AC dönüşümü | Girişler ac-kuplajlıdır ve sinüs dalgası girişinin rms değerine kalibre edilmiştir. | |
Dönüşümler, yanıt veren gerçek rms'dir ve aralığın% 5 ila% 100'ü arasında belirtilir. Giriş sinyali tepe faktörü 3 ila 300 mA arasında olabilir ve 600 mA'da tepe faktörü ≤1,5'e doğrusal olarak azalır. Sinüzoidal olmayan dalga formları için 3'e kadar tepe faktörü için tipik olarak + (% 2 okuma +% 2 FS) ekleyin. | ||
¹ 1 kHz bant genişliği | ||
Ohm Ölçümü | ||
Aralık | çözüm | Doğruluk + (Rdg + Sayımların Yüzdesi) ¹ |
600.0 Ω | 0.1 Ω | ± (% 0,9 + 2) |
6.000 kΩ | 0,001 kΩ | ± (% 0,9 + 2) |
60,00 kΩ | 0.01 kΩ | ± (% 0,9 + 2) |
600.0 kΩ | 0.1 KΩ | ± (% 0,9 + 2) |
6.000 MΩ | 0,001 MΩ | ± (% 0,9 + 2) |
50.0 MΩ ² | 0,01 MΩ | ± (% 1,5 + 3) |
Aşırı yükleme koruması | 1000 V rms veya dc | |
Açık devre test voltajı | <8.0 V dc | |
Kısa devre akımı | <1,1 mA | |
¹ Doğruluk, aralığın% 0 ila% 100'ü arasında geçerlidir ²% 80'e kadar bağıl nem |
||
Diyot Testi | ||
Diyot testi göstergesi | Ekran voltaj düşüşü: 1,0 mA nominal test akımında 0,6 V: | |
Doğruluk | ± (% 2 + 3) | |
Devamlılık testi | ||
Süreklilik göstergesi | 25 Ω'un altında ve 100 Ω'un üzerinde kapalı test direnci için sürekli işitilebilir ton. Maksimum Okuma; 1000 Ω | |
Açık devre voltajı | <8.0 V | |
Kısa devre akımı | 1,0 mA tipik | |
Aşırı yükleme koruması | 1000 V rms | |
Tepki Süresi | > 1 m saniye | |
Frekans Ölçümü | ||
Aralık | çözüm | Doğruluk ± (Rdg + Sayımların% 'si) |
99,99 Hz | 0.01 Hz | ± (% 0,1 + 1) |
999.9 Hz | 0.1 Hz | ± (% 0,1 + 1) |
9,999 kHz | 0,001 kHz | ± (% 0,1 + 1) |
99,99 kHz | 0,01 kHz | ± (% 0,1 + 1) |
Frekans Sayacı Hassasiyeti | ||
600.0 mV ac | V ac Hassasiyet (RMS Sinüs Dalgası) ¹ 5 Hz - 20 kHz | 100.0 mV |
V ac Hassasiyeti (RMS Sinüs Dalgası) ¹ 20 kHz ila 100 kHz | 150.0 mV | |
DC Tetik Seviyeleri - 20 kHz² | NA | |
6.0 V | V ac Hassasiyet (RMS Sinüs Dalgası) ¹ 5 Hz - 20 kHz | 1.0 V |
V ac Hassasiyeti (RMS Sinüs Dalgası) ¹ 20 kHz ila 100 kHz | 1,5 V | |
DC Tetik Seviyeleri - 20 kHz² | -400.0 mV ve 2.5 V | |
60.0 V | V ac Hassasiyet (RMS Sinüs Dalgası) ¹ 5 Hz - 20 kHz | 10.0 V |
V ac Hassasiyeti (RMS Sinüs Dalgası) ¹ 20 kHz ila 100 kHz | 36.0 V | |
DC Tetik Seviyeleri - 20 kHz² | 1,2 V ve 4,0 V | |
600.0 V | V ac Hassasiyet (RMS Sinüs Dalgası) ¹ 5 Hz - 20 kHz | 100.0 V |
V ac Hassasiyeti (RMS Sinüs Dalgası) ¹ 20 kHz ila 100 kHz | - | |
DC Tetik Seviyeleri - 20 kHz² | 12.0 V ve 40.0 V | |
1000.0 V | V ac Hassasiyet (RMS Sinüs Dalgası) ¹ 5 Hz - 20 kHz | 300.0 V |
V ac Hassasiyeti (RMS Sinüs Dalgası) ¹ 20 kHz ila 100 kHz | - | |
DC Tetik Seviyeleri - 20 kHz² | 12.0 V ve 40.0 V | |
¹ Belirtilen doğruluk için maksimum giriş = 10x aralık (maksimum 1000 V). Düşük frekanslarda ve genliklerde gürültü, doğruluğu etkileyebilir ² Tam ölçekli girişle 100 kHz'e kadar kullanılabilir |
||
Kapasite | ||
Aralık | çözüm | Doğruluk ± (Rdg + Sayımların% 'si) |
1000 nF | 1 nF | ± (% 1,2 + 2) |
10.00 μF | 0.01 μF | ± (% 1,2 + 2) |
100.0 μF | 0.1 μF | ± (% 1.2 ± 90 sayım) |
9999 μF | 1 μF | ± (% 1.2 ± 90 sayım) |
Sıcaklık ölçümü | ||
Aralık | çözüm | Doğruluk ± (Rdg + Sayımların% 'si) ¹ |
-40 ° C ile 537 ° C | 0.1 ° C | ± (% 1 + 10 sayım) |
-40 ° F ile 998 ° F | 0.1 ° F | ± (% 1 + 18 sayım) |
¹ Doğruluk, cihazın ortam sıcaklığında bir değişiklikten sonra 90 dakikalık oturma süresinin ardından geçerlidir. | ||
İzolasyon Özellikleri | ||
Ölçüm aralığı | 0.01 MΩ ila 2 GΩ | |
Test voltajları | 50, 100, 250, 500, 1000 V | |
Test voltajı doğruluğu | +% 20, -% 0 | |
Kısa devre test akımı | 1 mA nominal | |
Otomatik deşarj | C = 1 μF veya daha az için deşarj süresi <0,5 saniye | |
Canlı devre algılama | Testin başlatılmasından önce terminal voltajı> 30 V ise testi engelleyin | |
Maksimum kapasitif yük | 1 μF'ye kadar yük ile çalıştırılabilir | |
Çıkış Voltajı | ||
50 V (% 0 - +% 20) | Ekran aralığı | 0,01 ila 6,00 MΩ |
çözüm | 0,01 MΩ | |
Test akımı | 1 mA @ 50 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 3 + 5 sayım) | |
Ekran aralığı | 6,0 ila 50,0 MΩ | |
çözüm | 0,1 MΩ | |
Test akımı | 1 mA @ 50 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 3 + 5 sayım) | |
100 V (% 0 - +% 20) | Ekran aralığı | 0,01 ila 6,00 MΩ |
çözüm | 0,01 MΩ | |
Test akımı | 1 mA @ 100 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 3 + 5 sayım) | |
Ekran aralığı | 6,0 ila 60,0 MΩ | |
çözüm | 0,1 MΩ | |
Test akımı | 1 mA @ 100 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 3 + 5 sayım) | |
Ekran aralığı | 60 ila 100 MΩ | |
çözüm | 1 MΩ | |
Test akımı | 1 mA @ 100 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 3 + 5 sayım) | |
250 V (% 0 ile +% 20) | Ekran aralığı | 0,1 ile 60,0 MΩ |
çözüm | 0,1 MΩ | |
Test akımı | 1 mA @ 250 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 1.5 + 5 sayım) | |
Ekran aralığı | 60 ila 250 MΩ | |
çözüm | 1 MΩ | |
Test akımı | 1 mA @ 250 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 1.5 + 5 sayım) | |
500 V (% 0 - +% 20) | Ekran aralığı | 0,1 ile 60,0 MΩ |
çözüm | 0,1 MΩ | |
Test akımı | 1 mA @ 500 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 1.5 + 5 sayım) | |
Ekran aralığı | 60 ila 500 MΩ | |
çözüm | 1 MΩ | |
Test akımı | 1 mA @ 500 kΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 1.5 + 5 sayım) | |
1000 V (% 0 - +% 20) | Ekran aralığı | 0,1 ile 60,0 MΩ |
çözüm | 0,1 MΩ | |
Test akımı | 1 mA @ 1 MΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 1.5 + 5 sayım) | |
Ekran aralığı | 60 ila 600 MΩ | |
çözüm | 1 MΩ | |
Test akımı | 1 mA @ 1 MΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 1.5 + 5 sayım) | |
Ekran aralığı | 0,6 - 2,0 GΩ | |
çözüm | 100 MΩ | |
Test akımı | 1 mA @ 1 MΩ | |
Direnç doğruluğu ± (Rdg + Sayımların% 'si) | ± (% 10 + 3 sayım) | |
Genel Özellikler | ||
Herhangi bir terminale ve ortakya uygulanan maksimum voltaj | 1000 V | |
Depolama sıcaklığı | -40 ° C ile 60 ° C (-40 ° F ile 140 ° F) | |
Çalışma sıcaklığı | -20 ° C ile 55 ° C (-4 ° F ile 131 ° F) | |
Sıcaklık katsayısı | <18 ° C veya> 28 ° C (<64 ° F veya> 82 ° F) sıcaklıklar için ° C başına 0,05 x (belirtilen doğruluk) | |
Bağıl nem | Yoğunlaşmayan | |
% 0 -% 95 @ 10 ° C - 30 ° C (50 ° F - 86 ° F) | ||
% 0 -% 75 @ 30 ° C - 40 ° C (86 ° F - 104 ° F) | ||
% 0 -% 40 @ 40 ° C - 55 ° C (104 ° F - 131 ° F) | ||
Titreşim | MIL-PRF-28800F, Sınıf 2 cihaz başına rastgele, 2 g, 5-500 Hz | |
Radyo frekansı iletişimi | 2,4 GHz ISM Bandı | |
Radyo frekansı sertifikası | FCC: T68-FBLE, IC: 6627A-FBLE | |
Elektromanyetik uyumluluk | ||
Uluslararası | IEC 61326-1: Taşınabilir Elektromanyetik Ortam; IEC 61326-2-2 CISPR 11: Grup 1, Sınıf A | |
Grup 1: Ekipman, ekipmanın kendisinin dahili işlevi için gerekli olan iletken olarak bağlı radyo frekansı enerjisini kasıtlı olarak oluşturmuştur ve / veya kullanmaktadır. | ||
Sınıf A: Ekipman, mesken amaçlı kullanılan binaları besleyen düşük voltajlı bir güç kaynağı şebekesine doğrudan bağlı olanlar dışındaki tüm kuruluşlarda kullanıma uygundur. İletilen ve yayılan parazitler nedeniyle diğer ortamlarda elektromanyetik uyumluluğun sağlanmasında potansiyel zorluklar olabilir. | ||
Ekipman bir test nesnesine bağlandığında CISPR 11'in gerektirdiği seviyeleri aşan emisyonlar meydana gelebilir. Ekipman, test uçları ve / veya test probları bağlandığında bu standardın bağışıklık gereksinimlerini karşılamayabilir. | ||
Kore (KCC) | A Sınıfı Ekipman (Endüstriyel Yayın ve İletişim Ekipmanı) | |
Sınıf A: Ekipman, endüstriyel elektromanyetik dalga ekipmanı gereksinimlerini karşılar ve satıcı veya kullanıcı bunu dikkate almalıdır. Bu ekipman iş ortamlarında kullanılmak üzere tasarlanmıştır ve evlerde kullanılmamalıdır. | ||
ABD (FCC) | 47 CFR 15 alt bölüm B. Bu ürün 15.103 maddesi uyarınca muaf bir cihaz olarak kabul edilir. | |
Muhafaza koruması | IEC 60529: IP40 (çalışmıyorken) | |
Emniyet | ||
IEC 61010-1 | Kirlilik Derecesi 2 | |
IEC 61010-2-033 | CAT IV 600 V / CAT III 1000 V | |
Piller | Dört AA pil (IEC LR6) | |
Pil ömrü | Sayaç 1000 saat kullanır; Yalıtım testi kullanımı: Metre, yeni alkalin pillerle oda sıcaklığında en az 1000 yalıtım testi gerçekleştirebilir. Bunlar, 5 saniye açık ve 25 saniye kapalı görev döngüsüyle 1000 V ile 1 MΩ arasında standart testlerdir. | |
Boyut (Y x G x U) | 5,0 x 10,0 x 20,3 cm (1,97 x 3,94 x 8,00 inç) | |
Ağırlık | 550 g (1,2 lb) | |
Rakım | İşletme | 2000 m |
Depolama | 12.000 m | |
Aşırı menzil yeteneği | % 100 kapasitans haricinde aralığın% 110'u | |
Frekans aşırı yük koruması | <107 V Hz | |
MA girişi için sigorta koruması | 0,44A, 1000 V, IR 10 kA |
