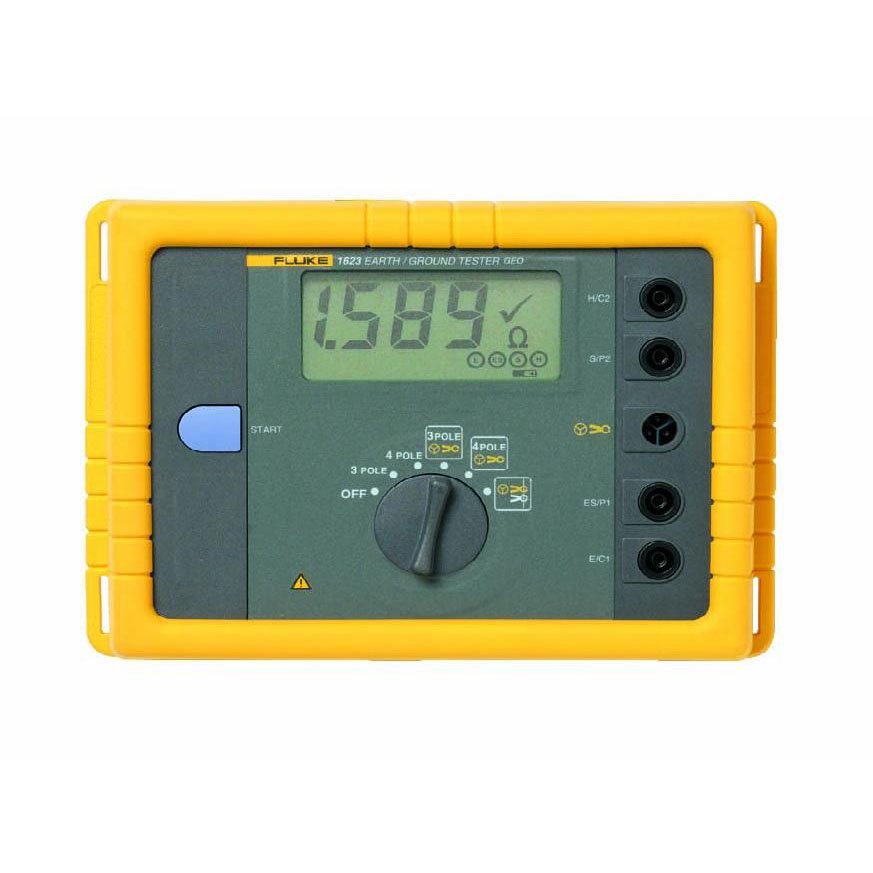

Fluke 1623-2 GEO Topraklama Test Cihaz Kiti
Ana Özellikler
Kazıksız Test
Fluke 1623-2 topraklama test cihazı, yalnızca kelepçeler kullanarak topraklama devre dirençlerini ölçebilir.Bu test yöntemiyle, topraklama çubuğunun etrafına iki kelepçe yerleştirilir ve her biri test cihazına bağlanır.Hiçbir topraklama kazığı kullanılmaz.Bilinen, sabit bir voltaj bir pens tarafından indüklenir ve akım ikinci pens kullanılarak ölçülür.Ardından test cihazı, topraklama çubuğunun direncini otomatik olarak belirler.Bu test yöntemi yalnızca test edilen bina veya yapı için bağlı bir topraklama sistemi varsa işe yarar, ancak çoğu öyledir.Birçok konut uygulamasında olduğu gibi zemine giden tek bir yol varsa, Kazıksız yöntemi kabul edilebilir bir değer sağlamaz ve Potansiyel Düşüşü test yöntemi kullanılmalıdır.
Kazıksız test ile, topraklama çubuğunun bağlantısının kesilmesine gerek yoktur - test sırasında bağlı topraklama sistemi bozulmadan bırakılır.Sisteminizdeki her topraklama çubuğu için kazık yerleştirmek ve bağlamak için zaman harcadığınız günler geride kaldı - büyük bir zaman tasarrufu.Daha önce düşünmediğiniz yerlerde de topraklama testleri yapabilirsiniz: binaların içinde, elektrik direklerinde veya toprağa erişiminizin olmadığı herhangi bir yerde.
En Eksiksiz Test Cihazı
Fluke 1623-2, dört tür topraklama ölçümünü gerçekleştirebilen benzersiz bir topraklama test cihazıdır.
· 3 ve 4 Kutuplu Potansiyel Düşüşü (kazıkları kullanarak)
· 4 Kutuplu Toprak Direnç Testi (kazıkları kullanarak)
· Seçici Test (1 kıskaç ve kazık kullanarak)
· Kazıksız Test (yalnızca 2 kıskaç kullanarak)
Ürüne genel bakış: Fluke 1623-2 GEO Topraklama Test Cihazı Kiti
Fluke 1623-2 GEO Topraklama Test Cihazı, USB bağlantı noktası üzerinden veri depolama ve indirme yetenekleri sunar. Birinci sınıf aksesuarlar test süresini basitleştirecek ve hızlandıracaktır.
Fluke 1623-2 GEO Topraklama Test Cihazı özeti
- 3 ve 4 kutuplu Potansiyel Düşüşü, toprak direnci döngü testi
- 4 kutuplu Toprak Direnci testi
- 1 kelepçe kullanarak seçici topraklama çubuğu testi
- 2 kelepçe kullanarak kazıksız topraklama çubuğu testi
- Dış mekan kullanımı için IP56 sınıfı
- Sağlam taşıma çantası
- USB veri depolama ve aktarım
Özellikler: Fluke 1623-2 GEO Topraklama Test Cihazı Seti
| Genel Özellikler | |
| Ekran: 1999 basamaklı LCD | Özel sembollü ekran, rakam yüksekliği 25 mm, flüoresan arka ışık |
| Kullanıcı arayüzü | TURN ve START tek düğme konsepti ile anında ölçüm. Tek çalıştırma elemanı döner anahtar ve BAŞLAT düğmesidir |
| Sağlam, suya ve toza dayanıklı | Cihaz, zorlu çevre koşulları için tasarlanmıştır (kauçuk koruyucu kapak, IP56) |
| Hafıza | USB bağlantı noktası üzerinden erişilebilen 1500 kayda kadar dahili bellek depolama |
| Sıcaklık aralığı | |
| Çalışma sıcaklığı | -10 ° C - 50 ° C (14 ° F - 122 ° F) |
| Depolama sıcaklığı | -30 ° C ile 60 ° C (-22 ° F ile 140 ° F) |
| Sıcaklık katsayısı | ±% 0,1 okuma / ° C <18 ° C> 28 ° C |
| İçsel hata | Referans sıcaklık aralığını ifade eder ve 1 yıl garantilidir |
| İşletim hatası | Çalışma sıcaklığı aralığını ifade eder ve 1 yıl garantilidir |
| İklim sınıfı | C1 (IEC 654-1), -5 ° C - + 45 ° C (23 ° - + 115 ° F),% 5 -% 95 Bağıl Nem |
| Koruyucu tip | Kılıf için IP56, EN60529'a göre pil kapağı için IP40 |
| Emniyet | Çift ve / veya güçlendirilmiş yalıtım ile koruma. maks. 50 V toprağa. IEC61010-1: Kirlilik derecesi 2 |
| EMC (emisyon bağışıklığı) | IEC61326-1: Taşınabilir |
| Kalite sistemi | DIN ISO 9001'e göre geliştirilmiş, tasarlanmış ve üretilmiştir |
| Harici voltaj | V ext, max = 24 V (DC, AC <400 Hz), daha yüksek değerler için ölçüm engellenmiştir |
| V ext reddi | > 120 dB (162⁄3, 50, 60, 400 Hz) |
| Zamanı ölçmek | Tipik 6 saniye |
| Maks. Alan sayısı aşırı yükleme | 250 V rms (yanlış kullanımla ilgilidir) |
| Yardımcı güç | 6 x 1,5 V Alkalin (tip AA LR6) |
| Pil ömrü | Tipik> 3.000 ölçüm |
| Boyutlar (G x Y x D) | 250 x 133 x 187 mm (9,75 x 5,25 x 7,35 inç) |
| Ağırlık | 1,1 kg (2,43 lb), piller dahil 7,6 kg (16,8 lb) dahil. taşıma çantasındaki aksesuarlar ve piller |
| RA 3 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Konum değiştirme | R A 3 kutuplu |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 2'si + 3 d) |
| İşletim hatası | ± (değerin% 5'i + 3 d) |
| Ölçüm Prensibi: Akım / Gerilim Ölçümü | |
| Ölçüm voltajı | Vm = 48 V AC |
| Kısa devre akımı | > 50 mA |
| Frekansı ölçün | 128 Hz |
| Prob direnci (R S ) | Maks. 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H ) | Maks. 100 kΩ |
| R H ve R S'den ek hata | R H [kΩ] ••• R S [kΩ] / R A [Ω] •••% 0,2 |
| Hata göstergesi ile R S ve R H'nin izlenmesi . Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm yapılmaz. |
|
| R A 4 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Konum değiştirme | R A 4 kutuplu |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 2'si + 3 d) |
| İşletim hatası | ± (değerin% 5'i + 3 d) |
| Ölçüm Prensibi: Akım / Gerilim Ölçümü | |
| Ölçüm voltajı | Vm = 48 V AC |
| Kısa devre akımı | > 50 mA |
| Frekansı ölçün | 128 Hz |
| Prob direnci (R S + R ES ) | Maks. 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H ) | Maks. 100 kΩ |
| R H ve R S'den ek hata | R H [kΩ] ••• R S [kΩ] / R A [Ω] •••% 0,2 |
| Hata göstergesi ile R S ve R H'nin izlenmesi . Otomatik aralık seçimi. |
|
| Akım Pensi ile RA 3 Kutuplu Seçmeli Topraklama Direnci Ölçümü ( Pens ile R A ) | |
| Konum değiştirme | R A 3 kutuplu, kelepçeli |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 7'si + 3 d) |
| İşletim hatası | ± (değerin% 10'u + 5 gün) |
| Ölçüm Prensibi: Akım / Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm voltajı | Vm = 48 V AC |
| Kısa devre akımı | > 50 mA |
| Frekansı ölçün | 128 Hz |
| Prob direnci (R S ) | Maks. 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H ) | Maks. 100 kΩ |
| Hata göstergesi ile R S ve R H'nin izlenmesi . Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm yapılmaz. |
|
| Akım Pensi ile RA 4 Kutuplu Seçmeli Topraklama Direnci Ölçümü ( Pens ile R A ) | |
| Konum değiştirme | R A 4 kutuplu, kelepçeli |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 7'si + 3 d) |
| İşletim hatası | ± (değerin% 10'u + 5 gün) |
| Ölçüm Prensibi: Akım / Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm voltajı | Vm = 48 V AC |
| Kısa devre akımı | > 50 mA |
| Frekansı ölçün | 128 Hz |
| Prob direnci (R S ) | Maks. 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H ) | Maks. 100 kΩ |
| Hata göstergesi ile R S ve R H'nin izlenmesi . Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm yapılmaz. |
|
| Kazıksız Zemin Döngüsü Ölçümü (2 Kelepçe) | |
| Konum değiştirme | R A 4 kutuplu 2 kıskaç |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 7'si + 3 d) |
| İşletim hatası | ± (değerin% 10'u + 5 gün) |
| Ölçüm Prensibi: İki Akım Trafosu Kullanılarak Kapalı Devrelerde Kazıksız Direnç Ölçümü | |
| Ölçüm voltajı | Vm = 48 V AC |
| Frekansı ölçün | 128 Hz |
| Gürültü akımı (I EXT ) | Maks. Alan sayısı I EXT = 10 A (AC) (R, A <20 Ω) |
| Maks. Alan sayısı I EXT = 2 A (AC) (R A > 20 Ω) | |
| Otomatik aralık seçimi. Kazıksız topraklama döngüsü ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum mesafede önerilen akım pensleri ile birlikte kullanıldığında geçerlidir. |
|
