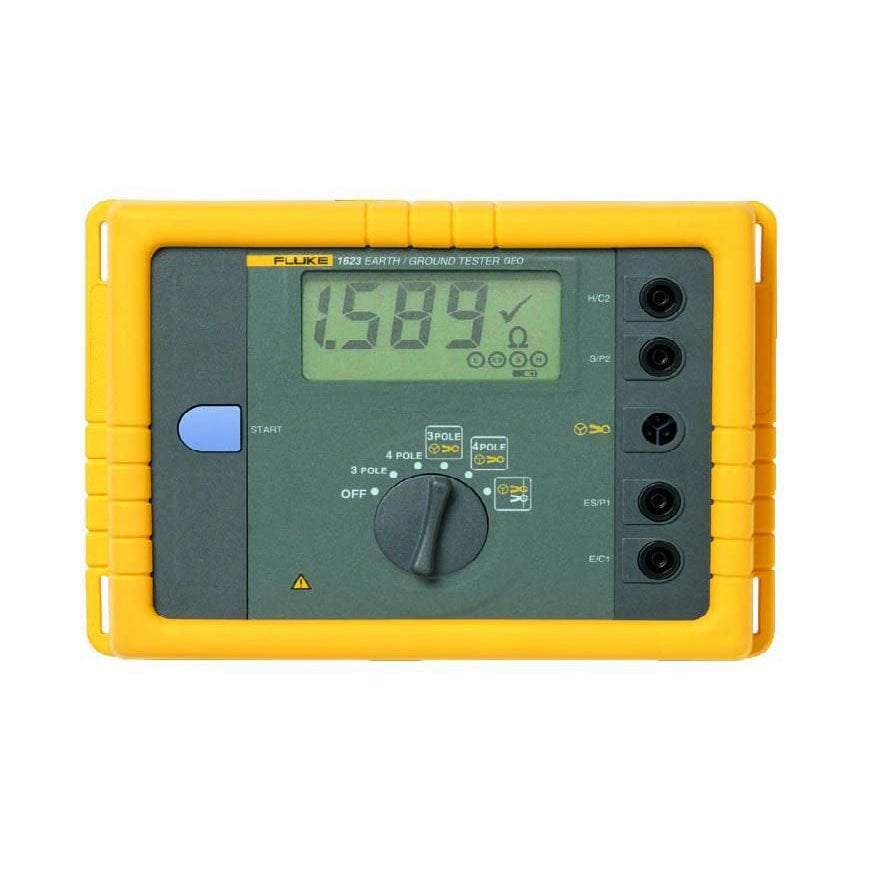

Fluke 1623-2 GEO Topraklama Test Cihazı
Ana Özellikler
· Kazıklı ve kazıksız hızlı, doğru testler gerçekleştiren benzersiz bir topraklama test cihazı
· 3 ve 4 kutuplu potansiyel düşüşü ve 4 kutuplu toprak direnci (kazıklı) testleri
· Seçici topraklama çubuğu testi gerçekleştirir (bir kelepçe + kazık)
· Kazıksız topraklama çubuğu testi gerçekleştirir (iki kelepçe)
· Dış mekan kullanımı için IP56 derecesine sahiptir
Ürüne genel bakış: Fluke 1623-2 GEO Topraklama Direnci Ölçer
Fluke 1623-2 Topraklama Test Cihazı, dört zemin testinin tamamını hızlı ve doğru bir şekilde gerçekleştirir.
Fluke 1623-2 topraklama test cihazı, yalnızca kelepçeler, yalnızca kazıklar veya bir kelepçe ve direk kullanarak topraklama devresi dirençlerini ölçer. Kazıksız test yöntemiyle, Fluke 1623-2, yalnızca akım pensleri kullanarak çok topraklamalı sistemler için topraklama devresi dirençlerini ölçebilir. Bu teknik, tehlikeli ve zaman alıcı paralel toprakların bağlantısını kesme ve yardımcı zemin kazıkları için uygun yerler bulma işini ortadan kaldırır. Bunu, binaların içi, elektrik direkleri gibi daha önce düşünmediğiniz yerlerde veya toprağa erişiminizin olmadığı herhangi bir yerde topraklama testleri yapmak için kullanabilirsiniz.
Seçeneklerinizi açık tutun
Kazıksız test yönteminin yalnızca test edilen bina veya yapı için bağlı bir topraklama sistemi varsa işe yaradığını unutmayın. Pek çok konut uygulamasında olduğu gibi, zemine giden tek bir yol varsa, kazık gerektiren potansiyel düşüş testi yöntemini kullanmanız gerekecektir.
1625-2'nin kullanımı da çok kolaydır. Birinci sınıf aksesuarlar, kurulum ve test süresini hızlandırır. Ve test cihazı size her test için hangi direklerin veya kelepçelerin bağlanacağını söyler. Büyük döner anahtar ve düğmeler, eldivenli bir elle bile çalıştırılması kolaydır. 1.500 adede kadar kaydı saklayabilir ve bunlara USB bağlantı noktası aracılığıyla kolayca erişebilirsiniz.
Daha fazla doğruluğa mı ihtiyacınız var? Şunları sunan 1625-2'ye göz atın:
- Mevcut paraziti tanımlayan ve etkisini en aza indirmek için bir ölçüm frekansı seçen, böylece daha doğru bir toprak değeri sağlayan Otomatik Frekans Kontrolü.
- Bir toprak arızasının göreceği topraklama direncini daha doğru bir şekilde yansıtmak için 55 Hz'de topraklama empedansını hesaplayan R * ölçümü.
Diğer kullanışlı yetenekler:
- Veri depolama ve aktarım için USB bağlantı noktası içerir
- Kurulum ve test süresini hızlandıran dünya standartlarında çalışır
- Sağlam bir taşıma çantasıyla birlikte gelir.
Özellikler: Fluke 1623-2 GEO Topraklama Direnci Ölçer
| Genel Özellikler | |
| Ekran: 1999 basamaklı LCD | Özel sembollü ekran, rakam yüksekliği 25 mm, flüoresan arka ışık |
| Kullanıcı arayüzü | TURN ve START tek düğme konsepti ile anında ölçüm. Tek çalıştırma elemanı döner anahtar ve BAŞLAT düğmesidir |
| Sağlam, suya ve toza dayanıklı | Cihaz, zorlu çevre koşulları için tasarlanmıştır (kauçuk koruyucu kapak, IP56) |
| Hafıza | USB bağlantı noktası üzerinden erişilebilen 1500 kayda kadar dahili bellek depolama |
| Sıcaklık aralığı | |
| Çalışma sıcaklığı | -10 ° C - 50 ° C (14 ° F - 122 ° F) |
| Depolama sıcaklığı | -30 ° C ile 60 ° C (-22 ° F ile 140 ° F) |
| Sıcaklık katsayısı | ±% 0,1 okuma / ° C <18 ° C> 28 ° C |
| İçsel hata | Referans sıcaklık aralığını ifade eder ve 1 yıl garantilidir |
| İşletim hatası | Çalışma sıcaklığı aralığını ifade eder ve 1 yıl garantilidir |
| İklim sınıfı | C1 (IEC 654-1), -5 ° C - + 45 ° C (23 ° - + 115 ° F),% 5 -% 95 Bağıl Nem |
| Koruyucu tip | Kılıf için IP56, EN60529'a göre pil kapağı için IP40 |
| Emniyet | Çift ve / veya güçlendirilmiş yalıtım ile koruma. maks. 50 V toprağa. IEC61010-1: Kirlilik derecesi 2 |
| EMC (emisyon bağışıklığı) | IEC61326-1: Taşınabilir |
| Kalite sistemi | DIN ISO 9001'e göre geliştirilmiş, tasarlanmış ve üretilmiştir |
| Harici voltaj | V ext, max = 24 V (DC, AC <400 Hz), daha yüksek değerler için ölçüm engellenmiştir |
| V ext reddi | > 120 dB (162⁄3, 50, 60, 400 Hz) |
| Zamanı ölçmek | Tipik 6 saniye |
| Maks. Alan sayısı aşırı yükleme | 250 V rms (yanlış kullanımla ilgilidir) |
| Yardımcı güç | 6 x 1,5 V Alkalin (tip AA LR6) |
| Pil ömrü | Tipik> 3.000 ölçüm |
| Boyutlar (G x Y x D) | 250 x 133 x 187 mm (9,75 x 5,25 x 7,35 inç) |
| Ağırlık | 1,1 kg (2,43 lb), piller dahil 7,6 kg (16,8 lb) dahil. taşıma çantasındaki aksesuarlar ve piller |
| RA 3 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Konum değiştirme | R A 3 kutuplu |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 2'si + 3 d) |
| İşletim hatası | ± (değerin% 5'i + 3 d) |
| Ölçüm Prensibi: Akım / Gerilim Ölçümü | |
| Ölçüm voltajı | Vm = 48 V AC |
| Kısa devre akımı | > 50 mA |
| Frekansı ölçün | 128 Hz |
| Prob direnci (R S ) | Maks. 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H ) | Maks. 100 kΩ |
| R H ve R S'den ek hata | R H [kΩ] ••• R S [kΩ] / R A [Ω] •••% 0,2 |
| Hata göstergesi ile R S ve R H'nin izlenmesi . Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm yapılmaz. |
|
| R A 4 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Konum değiştirme | R A 4 kutuplu |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 2'si + 3 d) |
| İşletim hatası | ± (değerin% 5'i + 3 d) |
| Ölçüm Prensibi: Akım / Gerilim Ölçümü | |
| Ölçüm voltajı | Vm = 48 V AC |
| Kısa devre akımı | > 50 mA |
| Frekansı ölçün | 128 Hz |
| Prob direnci (R S + R ES ) | Maks. 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H ) | Maks. 100 kΩ |
| R H ve R S'den ek hata | R H [kΩ] ••• R S [kΩ] / R A [Ω] •••% 0,2 |
| Hata göstergesi ile R S ve R H'nin izlenmesi . Otomatik aralık seçimi. |
|
| Akım Pensi ile RA 3 Kutuplu Seçmeli Topraklama Direnci Ölçümü ( Pens ile R A ) | |
| Konum değiştirme | R A 3 kutuplu, kelepçeli |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 7'si + 3 d) |
| İşletim hatası | ± (değerin% 10'u + 5 gün) |
| Ölçüm Prensibi: Akım / Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm voltajı | Vm = 48 V AC |
| Kısa devre akımı | > 50 mA |
| Frekansı ölçün | 128 Hz |
| Prob direnci (R S ) | Maks. 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H ) | Maks. 100 kΩ |
| Hata göstergesi ile R S ve R H'nin izlenmesi . Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm yapılmaz. |
|
| Akım Pensi ile RA 4 Kutuplu Seçmeli Topraklama Direnci Ölçümü ( Pens ile R A ) | |
| Konum değiştirme | R A 4 kutuplu, kelepçeli |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 7'si + 3 d) |
| İşletim hatası | ± (değerin% 10'u + 5 gün) |
| Ölçüm Prensibi: Akım / Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm voltajı | Vm = 48 V AC |
| Kısa devre akımı | > 50 mA |
| Frekansı ölçün | 128 Hz |
| Prob direnci (R S ) | Maks. 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H ) | Maks. 100 kΩ |
| Hata göstergesi ile R S ve R H'nin izlenmesi . Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm yapılmaz. |
|
| Kazıksız Zemin Döngüsü Ölçümü (2 Kelepçe) | |
| Konum değiştirme | R A 4 kutuplu 2 kıskaç |
| çözüm | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Doğruluk | ± (değerin% 7'si + 3 d) |
| İşletim hatası | ± (değerin% 10'u + 5 gün) |
| Ölçüm Prensibi: İki Akım Trafosu Kullanılarak Kapalı Devrelerde Kazıksız Direnç Ölçümü | |
| Ölçüm voltajı | Vm = 48 V AC |
| Frekansı ölçün | 128 Hz |
| Gürültü akımı (I EXT ) | Maks. Alan sayısı I EXT = 10 A (AC) (R, A <20 Ω) |
| Maks. Alan sayısı I EXT = 2 A (AC) (R A > 20 Ω) | |
| Otomatik aralık seçimi. Kazıksız topraklama döngüsü ölçümlerine ilişkin bilgiler, yalnızca belirtilen minimum mesafede önerilen akım pensleri ile birlikte kullanıldığında geçerlidir. |
|
