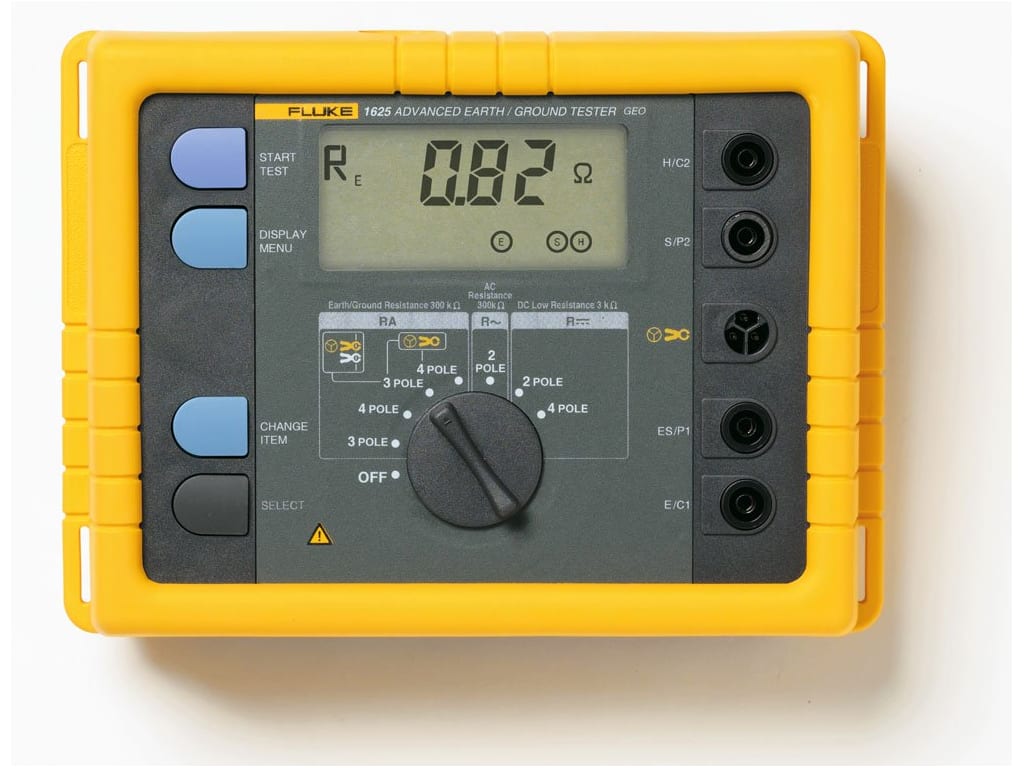

Fluke 1625-2 GEO Topraklama Test Cihaz Kiti
Ana Özellikler
Fluke 1625-2, dört tip topraklama ölçümünü gerçekleştirebilen benzersiz bir topraklama test cihazıdır:
· 3 ve 4 Kutuplu Potansiyel Düşüşü (kazıkları kullanarak)
· 4 Kutuplu Toprak Direnci testi (kazıkları kullanarak)
· Seçici test (1 kıskaç ve kazık kullanarak)
· Kazıksız test (yalnızca 2 kelepçe kullanılarak) Ayarlanabilir sınırlar - daha hızlı test için
· Dış mekan kullanımı için IP56 sınıfı
· Sağlam taşıma çantası
Ürüne genel bakış: Fluke 1625-2 GEO Topraklama Test Cihazı Kiti
En Eksiksiz Kazıksız Topraklama Test Cihazı
Fluke 1630-2 FC Kazıksız Topraklama Pensi, Fluke'dan beklediğiniz türden yüksek kaliteli, sağlam bir alettir. Ağır hizmet tipi kelepçe çenesi, her gün, iş başında olan endüstriyel ortamlarda bile hizada ve kalibrasyonda kalır. Ekipmanın topraklama bileşenlerini, kapalı veya tamamen asfalt kaplı ve yardımcı test kazıklarının sürülmesine izin vermeyen alanlar dahil olmak üzere ulaşılması zor alanlarda test edin. Hat üzerinde kalın — bağlantıyı kesmeye gerek kalmadan topraklama devresi direncini belirleyin ve ardından toprak elektrodunu sistemden yeniden bağlayın.
Kazıksız topraklama ölçüm testi
- Daha önce düşünmediğiniz yerlerde de topraklama testleri yapabilirsiniz: binaların içinde, elektrik direklerinde veya toprağa erişiminizin olmadığı herhangi bir yerde
- Fluke 1625-2 topraklama test cihazı, yalnızca kelepçeleri kullanarak topraklama döngüsü dirençlerini ölçebilir
- Bu test yöntemiyle, topraklama çubuğunun etrafına iki kelepçe yerleştirilir ve her biri test cihazına bağlanır.
Fluke 1625-2, topraklama testi sürecinizi aşağıdakilerle iyileştirir:
- Otomatik Frekans Kontrolü (AFC) - mevcut paraziti tanımlar ve etkisini en aza indirmek için bir ölçüm frekansı seçer, daha doğru toprak değeri sağlar
- R * ölçümü - bir toprak arızasının göreceği topraklama direncini daha doğru bir şekilde yansıtmak için 55 Hz'de topraklama empedansını hesaplar
- Daha hızlı test için ayarlanabilir limitler
Fluke 1625-2 size topraklama testinde çok yönlülük sağlar
- 3 ve 4 kutuplu potansiyel düşüş, toprak direnci döngü testi
- 4 kutuplu toprak direnci testi
- 1 kelepçe kullanarak seçici topraklama çubuğu testi
- 2 kelepçe kullanarak kazıksız topraklama çubuğu testi
Fluke 1625-2 size her zamankinden daha basit, daha hızlı topraklama testleri sunar
- 1625-2, 1500 kayda kadar dahili bellek deposu sunar
- Hızlı veri aktarımı ve sonuçların görüntülenmesi için USB bağlantı noktası üzerinden erişilebilir
- Bu topraklama test cihazı ayrıca, topraklama testinin sıkıntısını ortadan kaldıran birinci sınıf aksesuarlar sunar.
Ek araç özellikleri
- Ağır hizmet tipi kazıklar kuru, sert toprağa çakılabilir.
- Ve yeni renk kodlu kablolar, kurulumu basitleştirir ve hataları ortadan kaldırmaya yardımcı olur ve kurulumu hızlandırır ve% 50'ye varan oranda kesinti süresi sağlar
- Dış mekan kullanımı için IP56 sınıfı
- Sağlam taşıma çantası
Özellikler: Fluke 1625-2 GEO Topraklama Test Cihazı Seti
Genel Özellikler | |||||
Hafıza | USB bağlantı noktası üzerinden erişilebilen 1500 kayda kadar dahili bellek depolama | ||||
Ölçüm fonksiyonu | Parazit gerilimi ve frekansı, topraklama direnci 3 ve 4 kutuplu klipsli akım trafosu ile / olmadan, direnç 2 kutuplu AC ile, 2 ve 4 kutuplu DC ile | ||||
Görüntüle | 4 dijit (2999 Haneli) - 7 segment likit kristal ekran, gelişmiş görünürlük | ||||
Operasyon | Merkezi döner anahtar ve fonksiyon tuşları | ||||
Sıcaklık aralığı | |||||
Çalışma sıcaklığı | -10 ° C - 50 ° C (14 ° F - 122 ° F) | ||||
Depolama sıcaklığı | -30 ° C ile 60 ° C (-22 ° F ile 140 ° F) | ||||
Sıcaklık katsayısı | ±% 0,1 okuma / ° C <18 ° C> 28 ° C | ||||
Koruma türü | Kılıf için IP56, EN60529'a göre pil kapağı için IP40 | ||||
Maksimum voltaj | Uyarı - E, ES, S veya H soketine "kelepçe" soketi | ||||
U rms = 0 V | |||||
E, ES, S veya H soketleri herhangi bir kombinasyonda birbirine, maks. U rms = 250 V (yanlış kullanımla ilgilidir) | |||||
Emniyet | Çift ve / veya güçlendirilmiş yalıtım ile koruma. Maks. Alan sayısı IEC61010-1'e göre toprağa 50 V. Kirlilik derecesi 2 | ||||
Kalite standardı | DIN ISO 9001 ile uyumlu olacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştir | ||||
Dış alan etkisi | DIN 43780 (8/76) ile uyumludur | ||||
Yardımcı güç | 6 x 1,5 V alkalin (IEC LR6 veya tip AA) | ||||
Pil ömrü | IEC LR6 / AA tipi ile: tip. 3.000 ölçüm (R E + R H ≤ 1 kΩ) | ||||
IEC LR6 / AA tipi ile: tip. 6000 ölçüm (R E + R H > 10 kΩ) | |||||
Boyutlar (G x Y x D) | 250 x 133 x 187 mm (9,75 x 5,25 x 7,35 inç) | ||||
Ağırlık | ≤ 1,1 kg (2,43 lb) aksesuarsız 7,6 kg (16,8 lb) dahil. taşıma çantasındaki aksesuarlar ve piller | ||||
Kasa malzemesi | Polyester | ||||
Parazit Gerilimi Ölçümü DC + AC (U ST ) | |||||
Hata sınırlarının ölçülmesi: yöntem | Tam dalga düzeltme | ||||
Ölçüm aralığı | 1 V - 50 V | ||||
Ekran aralığı | 0,0 V ila 50 V | ||||
çözüm | 0.1 V | ||||
Frekans aralığı | DC / AC 45 Hz - 400 Hz sinüs | ||||
Doğruluk | ± (değerin% 5'i + 5 basamak) | ||||
Ölçüm sırası | Yaklaşık. 4 ölçüm / sn | ||||
İç direnç | Yaklaşık. 1,5 MΩ | ||||
Maks. Alan sayısı aşırı yükleme | U rms = 250 V | ||||
Girişim Frekansının Ölçülmesi (F) | |||||
Hata sınırlarının ölçülmesi: yöntem | Parazit geriliminin salınım süresinin ölçülmesi | ||||
Ölçüm aralığı | 6.0 Hz - 400 Hz | ||||
Ekran aralığı | 16.0 Hz - 299.9 Hz - 999 Hz | ||||
çözüm | 0.1 Hz ila 1 Hz | ||||
Aralık | 1 V - 50 V | ||||
Doğruluk | ± (değerin% 1'i + 2 basamak) | ||||
Topraklama Direnci (RE) | |||||
Ölçüm yöntemi | IEC61557-5 olarak prob ile akım ve gerilim ölçümü | ||||
Açık devre voltajı | 20/48 V, AC | ||||
Kısa devre akımı | 250 mA AC | ||||
Ölçme frekansı | 94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir. (AFC) 55 Hz, R 1 fonksiyonunda | ||||
Gürültü reddi | 120 dB (16 2/3, 50, 60, 400 Hz) | ||||
Maks. Alan sayısı aşırı yükleme | U rms = 250 V | ||||
Elektriksel Ölçüm Özellikleri | |||||
İçsel Hata veya Etki Miktarı | Referans Koşullar veya Belirtilen Çalışma Aralığı | Tanımlama Kodu | IEC 1557'nin İlgili Parçalarına Göre Gereksinimler veya Test | Test Türü | |
İçsel hata | Referans koşulları | Bir | Bölüm 5, 6.1 | R | |
Durum | Referans konumu ± 90 ° | E1 | Bölüm 1, 4.2 | R | |
Besleme gerilimi | Üretici tarafından belirtilen sınırlarda | E2 | Bölüm 1, 4.2, 4.3 | R | |
Sıcaklık | 0 ° C ve 35 ° C | E3 | Bölüm 1, 4.2 | T | |
Seri parazit voltajı | Bkz. 4.2 ve 4.3 | E 4 | Bölüm 5, 4.2, 4.3 | T | |
Probların ve yardımcı toprak elektrotlarının direnci | 0 ila 100 x R A ancak ≤ 50 kΩ | E5 | Bölüm 5, 4.3 | T | |
Sistem frekansı | Nominal frekansın% 99 ila% 101'i | E7 | Bölüm 5, 4.3 | T | |
Sistem voltajı | Nominal gerilimin% 85 ila% 110'u | E8 | Bölüm 5, 4.3 | T | |
İşletim hatası | B = ± (| A | + 1,15 √E 2 1 E 2 2 E 2 3 E 2 4 E 2 5 E 2 6 ) | Bölüm 5, 4.3 | R | ||
B [%] = ± B / referans değer x% 100 A = içsel hata En = varyasyonlar R = rutin test T = tip testi |
|||||
Ölçüm aralığı | 0,020 Ω ile 300 kΩ | ||||
Ekran aralığı | 0,001 Ω ile 2,999 Ω | ||||
3,00 Ω ile 29,99 Ω | |||||
30,0 Ω ile 299,9 Ω | |||||
0,300 kΩ ila 2,999 kΩ | |||||
3,00 kΩ ile 29,99 kΩ | |||||
30.0 kΩ ile 299.9 kΩ | |||||
çözüm | 0,001 Ω | ||||
0.01 Ω | |||||
0.1 Ω | |||||
1 Ω | |||||
10 Ω | |||||
100 Ω | |||||
Doğruluk | ± (değerin% 2'si + 2 basamak) | ||||
İşletim hatası | ± (değerin% 5'i + 5 basamak) | ||||
Zamanı ölçmek | Sabit frekansta 30 saniye ile tipik 8 saniye. maks. AFC ve tüm ölçüm frekanslarının tam döngüsü ile | ||||
Prob ve yardımcı topraklama elektrodu direnci nedeniyle ek hata | R H (R S + 2000 Ω) / R E x 1.25 x 10-6 % + 5 basamak | ||||
R H ve R S'nin ölçüm hatası | Tip. R E + R S + R H'nin % 10'u | ||||
Maks. Alan sayısı prob direnci | ≤ 1 MΩ | ||||
Maks. Alan sayısı yardımcı toprak elektrot direnci | ≤ 1 MΩ | ||||
Hatanın IEC61557-5'in gerektirdiği sınırlar içinde tutulup tutulmadığını otomatik kontrol edin. Sonda-, yardımcı topraklama elektrodu- ve topraklama direncinin bir ölçümünden sonra, etkileyen koşullar nedeniyle% 30'dan daha yüksek bir ölçüm hatası varsayılırsa, ekranda bir uyarı sembolü ve RS veya RH'nin çok yüksek olduğuna dair bir uyarı görüntülenir. |
|||||
Yardımcı Toprak Elektrot Direncine Bağlı Olarak Ölçüm Çözünürlüğünün Otomatik Olarak Değiştirilmesi Sağ H | |||||
U ölçüm ile bağıl nem = 48 V | <300 Ω | ||||
<6 Ω | |||||
<60 Ω | |||||
<600 Ω | |||||
U ölçüm ile bağıl nem = 20 V | <250 Ω | ||||
<2,5 kΩ | |||||
<25 kΩ | |||||
<250 kΩ | |||||
çözüm | 1 mΩ | ||||
10 mΩ | |||||
100 mΩ | |||||
1 Ω | |||||
Topraklama Direncinin Seçmeli Ölçümü (R E Kelepçe) | |||||
Ölçüm yöntemi | EN61557-5'e göre prob ile akım ve gerilim ölçümü ve ek akım trafosu ile münferit dalda akım ölçümü (patent başvurusu yapılmıştır). | ||||
Açık devre voltajı | 20/48 V AC | ||||
Kısa devre akımı | 250 mA AC | ||||
Ölçme frekansı | 94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC), 55 Hz (R 1 ) | ||||
Gürültü reddi | 120 dB (162/3, 50, 60, 400 Hz) | ||||
Maks. Alan sayısı aşırı yükleme | Maks. Alan sayısı U rms = 250 V (ölçüm başlatılmayacaktır) | ||||
Ölçüm aralığı | 0,020 Ω ile 300 kΩ | ||||
Ekran aralığı | 0,001 Ω ile 2,999 Ω | ||||
3,00 Ω ile 29,99 Ω | |||||
30,0 Ω ile 299,9 Ω | |||||
0,300 kΩ ila 2,999 kΩ | |||||
3,00 kΩ ile 29,99 kΩ | |||||
çözüm | 0,001 Ω | ||||
0.01 Ω | |||||
0.1 Ω | |||||
1 Ω | |||||
10 Ω | |||||
Doğruluk | ± (değerin% 7'si + 2 basamak) | ||||
İşletim hatası | ± (değerin% 10'u + 5 basamak) | ||||
Prob ve yardımcı toprak tipi nedeniyle ek hata. elektrot direnci | R H (R S + 2000 Ω) / R ETOTAL x 1.25 x 10-6 % + 5 basamak | ||||
R H ve R S'nin ölçüm hatası | Tip. R ETOTAL + R S + R H'nin % 10'u | ||||
Zamanı ölçmek | Tip. 8 saniye sabit frekansta 30 sn. maks. AFC ve tüm ölçüm frekanslarının tam döngüsü ile. | ||||
Tek dalda ölçülecek minimum akım | 0,5 mA | Transformatörlü (1000: 1) | |||
0,1 mA | Transformatörlü (200: 1) | ||||
Maks. Alan sayısı trafo üzerinden girişim akımı | 3 A | Transformatörlü (1000: 1) | |||
1. Önerilen akım pensleri / transformatörleri ile. | |||||
Direnç Ölçümü (R ~) | |||||
Ölçüm yöntemi | Akım ve gerilim ölçümü | ||||
Ölçüm voltajı | 20 V AC, kare darbe | ||||
Kısa devre akımı | > 250 mA AC | ||||
Ölçme frekansı | 94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC) | ||||
Ölçüm aralığı | 0,020 Ω ile 300 kΩ | ||||
Ekran aralığı | 0,001 Ω ile 2,999 Ω | ||||
3,00 Ω ile 29,99 Ω | |||||
30,0 Ω ile 299,9 Ω | |||||
300 Ω ile 2999 Ω | |||||
3,00 kΩ ile 29,99 kΩ | |||||
30.0 kΩ ile 299.9 kΩ | |||||
çözüm | 0,001 Ω | ||||
0.01 Ω | |||||
0.1 Ω | |||||
1 Ω | |||||
10 Ω | |||||
100 Ω | |||||
Doğruluk | ± (değerin% 2'si + 2 basamak) | ||||
İşletim hatası | ± (değerin% 5'i + 5 basamak) | ||||
Zamanı ölçmek | Tipik 6 saniye | ||||
Maks. Alan sayısı parazit gerilimi | 24 V, daha yüksek voltajlarla ölçüm başlatılmayacaktır | ||||
Maksimum aşırı yük | U rms maks. = 250 V | ||||
Direnç Ölçümü (R DC) | |||||
Ölçüm yöntemi | IEC61557-4'e göre akım-gerilim ölçümü mümkün | ||||
Ölçüm voltajı | 20 V DC | ||||
Kısa devre akımı | 250 mA DC | ||||
Ölçülen değerin oluşumu | H, S, ES üzerindeki 4 kutuplu ölçüm kabloları ile ek hata olmadan uzatılabilir. E kablosundaki> 1 dirençler, 5m Ω / Ω ek hataya neden olabilir. |
||||
Ölçüm aralığı | 0,020 Ω ile 300 kΩ | ||||
Ekran aralığı | 0,001 Ω ile 2,999 Ω | ||||
3,00 Ω ile 29,99 Ω | |||||
30,0 Ω ile 299,9 Ω | |||||
300 Ω ile 2999 Ω | |||||
3,0 kΩ ile 29,99 kΩ | |||||
30.0 kΩ ile 299.9 kΩ | |||||
çözüm | 0,001 Ω | ||||
0.01 Ω | |||||
0.1 Ω | |||||
1 Ω | |||||
10 Ω | |||||
100 Ω | |||||
Doğruluk | ± (değerin% 2'si + 2 basamak) | ||||
İşletim hatası | ± (değerin% 5'i + 5 basamak) | ||||
Ölçüm sırası | Yaklaşık. 2 ölçüm / sn | ||||
Zamanı ölçmek | Ters polarite dahil tipik 4 saniye (2 kutuplu veya 4 kutuplu) | ||||
Maksimum girişim voltajı | ≤ 3 V AC veya DC, daha yüksek voltajlarda ölçüm başlatılmayacaktır | ||||
Maksimum endüktivite | 2 Henry | ||||
Maksimum aşırı yük | U rms = 250 V | ||||
Kurşun Direncinin Telafisi (R K ) | |||||
Uç direnci telafisi (R K ), R E 3 kutuplu, R E 4 kutuplu (kelepçe), R AC ve R DC 2 kutuplu fonksiyonlarda açılabilir | |||||
Ölçülen değerin oluşumu | R ekranı = R ölçüldü - R telafi edilmiş 2 | ||||
2. Ayar noktası giriş değeri RK = 0.000 Ω, ölçüm ayarı aracılığıyla 0.000 ile 29.99 Ω arasında değişebilir. | |||||
Kazıksız Zemin Döngüsü Ölçümü (İki Kelepçe Kazıksız) | |||||
Konum değiştirme | RA 4 kutuplu (kazıksız iki kelepçe) | ||||
çözüm | 0,001 Ω ile 0,1 Ω | ||||
Ölçüm aralığı | 0,02 Ω ile 199,9 Ω | ||||
Doğruluk | ± (değerin% 7'si + 3 basamak) | ||||
İşletim hatası | ± (değerin% 10'u + 5 basamak) | ||||
Ölçüm voltajı | Vm = 48 V AC (birincil) | ||||
Ölçme frekansı | 128 Hz | ||||
Gürültü akımı (IEXT) | Maks. Alan sayısı IEXT = 10 A (AC) (RA <20 Ω) | ||||
Maks. Alan sayısı IEXT = 2 A (AC) (RA> 20 Ω) | |||||
Ölçüm prensibi: İki akım transformatörü kullanılarak kapalı devrelerde kazıksız direnç ölçümü. Otomatik aralık seçimi. Kazıksız topraklama döngüsü ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum mesafede önerilen akım pensleri ile birlikte kullanıldığında geçerlidir. |
