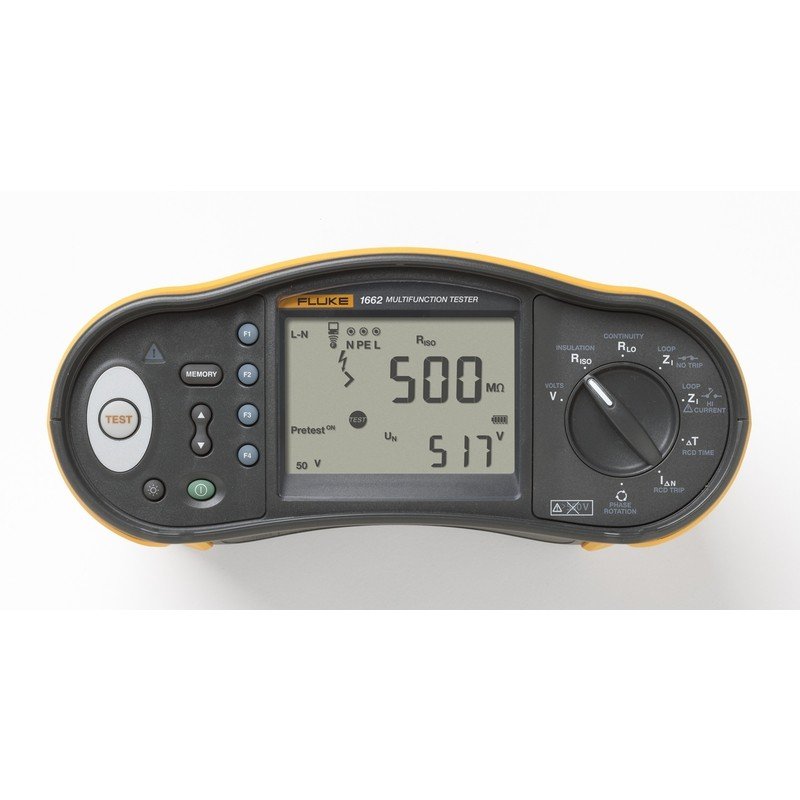

Fluke 1662 SCH (EU) Çok İşlevli Test Cihazı (Hafızalı)
Ana Özellikler
Sağlam, güvenilir, temel bir kurulum test cihazı
· Gerilim ve frekansı test eder
· Kırık N kabloları tespit etmek için kablo polaritesini kontrol eder
· İzolasyon direncini ve döngü ve hat direncini ölçer
· Süreklilik testi ile motor sargılarını ölçer
· Muhtemel toprak arıza akımını (PEFC / IK) ve muhtemel kısa devre akımını (PSC / IK) hesaplar
Ürüne genel bakış: Fluke 1662 Çok İşlevli Test Cihazları
Fluke 1662 Çok İşlevli Kurulum Test Cihazı sağlam, temel kurulum testi özellikleri sunar
Fluke 1662 kurulum test cihazı size Fluke güvenilirliğini ve her gün kurulum testi için ihtiyacınız olan tüm temel test gücünü sağlar. Tüm yerel düzenlemelere göre test eder ve kullanımı kolay ve sezgiseldir. RCD ve döngü testi için Açık / Kapalı anahtarlanabilir otomatik başlatma ve kendi kendine test gibi ek yararlı özellikler zamandan tasarruf sağlar ve sonuçlarınız konusunda size daha fazla güven verir.
- RCD anahtarlama süresini ve açma seviyesini ölçer (rampa testi)
- Tek bir testte RCD tipi A ve AC için açma süresini ve akımını ölçer
- RCD değişken akımını ölçer
- Otomatik RCD test dizisi sağlar
- En yüksek döngü test değerinin kolay değerlendirilmesini desteklemek için döngü testleri için Z-max bellek içerir
- Hızlı, güvenilir ve doğru test ucu ve şebeke kablosu kompanzasyonu için benzersiz sıfır adaptörü sağlar
- Faz sırası göstergesi içerir
- Sert taşıma çantası, yastıklı taşıma ve bel kayışı ve uzaktan kumanda probu ve ucu ile birlikte gelir.
Özellikler: Fluke 1662 Çok İşlevli Test Cihazları
AC voltaj ölçümü | ||
Aralık | 500 V | |
çözüm | 0.1 V | |
Doğruluk 45 Hz - 66 Hz | % 0,8 + 3 | |
Giriş empedansı | 360 kΩ | |
Aşırı yükleme koruması | 660 V rms | |
Süreklilik testi (RLO) | ||
Aralık (otomatik aralık) | 20Ω / 200Ω / 2000Ω | |
çözüm | 0.01 / 0.1Ω / 1Ω | |
Açık devre voltajı | > 4 V | |
İzolasyon direnci ölçümü (RISO) | ||
TTest voltajının doğruluğu (nominal test akımında) | +% 10, -% 0 | |
Test gerilimi | 100 V 250 V 500 V 1000 V |
|
İzolasyon direnci aralığı | 20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ |
|
çözüm | 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ |
|
Test akımı | 1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ |
|
Döngü ve hat empedansı (ZI) | ||
Aralık | 10 Ω / 0.001 Ω / Yüksek akım mΩ modu | |
çözüm | 0.01 / 0.1Ω / 1Ω | |
Muhtemel toprak arıza akımı, PSC testi | ||
Aralık | 1000 A / 10 kA (50 kA) | |
çözüm | 1 A / 0,1 kA | |
Hesaplama | Olası toprak arıza akımı (PEFC) veya Muhtemel kısa devre akımı (PSC), ölçülen şebeke geriliminin sırasıyla ölçülen döngü (L-PE) direnci veya hat (LN) direncine bölünmesiyle belirlenir. | |
RCD testi, test edilen RCD türleri | ||
RCD Tipi | A 4 , AC¹, G², S³ | |
Notlar | ¹AC'ye yanıt verir ²Genel, gecikme yok ³Zaman gecikmesi 4 Darbeli sinyale yanıt verir 5 Düzgün DC sinyaline yanıt verir |
|
Açma hızı testi (ΔT) | ||
Mevcut ayarlar¹ | 10-30-100-300-500-1000 mA - VAR 10-30-100 mA |
|
Çarpan | x ½, x 1 x 5 |
|
Ölçüm aralığı | RCD Tip G | 310 ms 50 ms |
RCD Tip S | 510 ms 160 ms |
|
Notlar | ¹1000 mA tip AC sadece 700 mA maksimum tip A, VAR modunda VAR modunda B tipi için kullanılamaz. |
|
RCD / FI-Açma Akımı Ölçümü / Rampa Testi (IΔN) | ||
Mevcut aralık | RCD anma akımının% 30 ila% 110'u¹ | |
Adım boyutu | IΔN²'nin% 10'u | |
Bekleme süresi | G yazın | 300 ms / adım |
S yazın | 500 ms / adım | |
Ölçüm doğruluğu | ±% 5 | |
Belirtilen açma akımı aralıkları (EN 61008-1) | Tip AC için% 50 -% 100 Tip A için% 35 -% 140 (> 10 mA) Tip A için% 35 -% 200 (≤10 mA) Tip B için% 50 -% 200 Tip B için ²5% |
|
Notlar | Tip A için ¹% 30 ila% 150 IΔN> 10 mA Tip A için% 30 ila% 210 IΔN = 10 mA Tip B için% 20 ila% 210 |
|
Faz Sırası Göstergesi | ||
Simge | Faz Sırası göstergesi aktif. | |
Genel Özellikler | ||
Boyut (U x G x Y) | 10 x 25 x 12,5 cm | |
Ağırlık (piller dahil) | 1,3 Kg | |
Pil boyutu, miktarı | AA tipi, 6 ad. | |
Sızdırmazlık | IP-40 | |
Emniyet | EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI / ISA –s82.02.01 2000 ve CAN / CSA c22.2 No. 1010 2. baskı ile uyumludur | |
Aşırı gerilim | CAT III / 500V; CAT IV 300V | |
Verim | EN61557-1 - EN61557-7 İkinci Baskı ve EN61557-10 İkinci Baskı |
