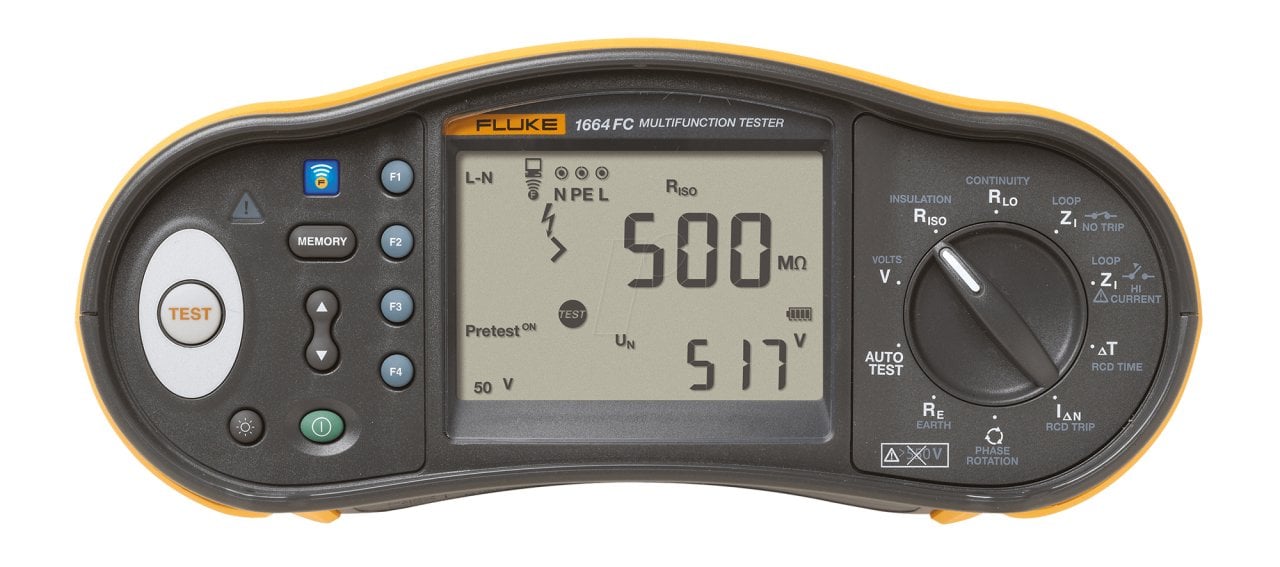

Fluke 1664 FC UK Tesisat Test Cihazı
Ana Özellikler
Tüm yerel düzenlemelere göre test yapan çok işlevli test cihazı
· Cihazların sisteme ne zaman bağlandığını algılayan ve testi durduran "Yalıtım Ön Testi" ni içerir
· Otomatik Test aracılığıyla tek bir bağlantıyla tek bir sırayla otomatik olarak yedi kurulum testi çalıştırır
· Fluke Connect Measurements aracılığıyla akıllı telefonunuz üzerinden test sonuçlarını gerçek zamanlı olarak paylaşmanıza olanak tanır
Ürüne genel bakış: Fluke 1664 FC Kurulum Çok İşlevli Test Cihazları
Fluke 1664 FC Çok İşlevli Kurulum Test Cihazı kurulumları hızlandırmaya yardımcı olur
1664 FC, tüm yerel düzenlemeleri hızlı ve verimli bir şekilde test etmek, cihazları korumak ve test sonuçlarını gerçek zamanlı olarak akıllı telefonunuz üzerinden paylaşmak için elinize çok fazla test gücü koyar.
Aletleri kazara hasarlardan koruyun
Fluke 1664 FC, yalıtım testini durduran ve test edilen sisteme bir cihazın bağlandığını tespit etmesi durumunda görsel uyarı veren "Yalıtım Ön Testi" özelliğine sahip tek test cihazıdır. Bu, müşterilerinizin çevre ekipmanlarına zarar verebilecek potansiyel olarak ciddi ve maliyetli hatalardan kaçınmanıza yardımcı olur.
Otomatik Test, test süresini azaltır
Otomatik Test, tek bir sırayla yedi adede kadar kurulum testi gerçekleştirerek yerel kurulum yönetmeliklerine uygunluğu garanti eder. Bu, manuel bağlantıların sayısını azaltır, böylece hata olasılığını azaltır ve test süresini kısaltır.
Zamandan tasarruf edin ve işbirliğini geliştirin
1664 FC, Fluke Connect® özellikli olduğundan, test sonuçlarını akıllı telefonunuza gönderebilir, bunları buluta kaydedebilir ve bir ShareLive video görüşmesi aracılığıyla ekip üyeleriyle gerçek zamanlı olarak ölçümleri paylaşabilirsiniz. Ekibinizin gördüklerinizi görmesini sağlamanın ve sahadan ayrılmadan onaylar almanıza yardımcı olmanın en hızlı yolu budur.
Depolanan sonuçları her yerden alın
Fluke Cloud ™ depolama, ister ofiste ister sahada olun, gerçek zamanlı kararlar vermek için depolanan sonuçları almanıza olanak tanır. Birinci sınıf veri korumasına sahip olursunuz ve sertifikaları işlemek ve oluşturmak için verileri Fluke DMS'ye (Veri Yönetim Yazılımı) aktarabilirsiniz.
Diğer yararlı özellikler:
- Ellerinizi serbest bırakmak için yastıklı boyun askılı kompakt, hafif (1,3 kg'dan az)
- Döner kadran düğmesi, karmaşık çok seviyeli menüler olmadan tek bir noktada hangi işlevin seçildiğini açıkça gösterir.
- RCD'ler için açmasız mod ile döngü testlerinden daha hızlı ölçümler için ek yüksek akım döngü modu sunar
- En yüksek döngü test değerinin kolay değerlendirilmesini desteklemek için döngü testleri için Z-max bellek içerir
- Hızlı, güvenilir ve doğru test ucu ve şebeke kablosu kompanzasyonu için benzersiz sıfır adaptörü sağlar
- Şebeke kablosunu kullanarak LN, L-PE ve N-PE arasında hızlı voltaj ölçümü gerçekleştirir. Ölçüm bağlantılarını değiştirmeye gerek yok
- RCD açma akımını ve açma süresini paralel olarak ölçer (RCD tipi AC ve A)
- PEFC veya PSC ve döngü empedansını paralel olarak ölçer ve ikili ekranda birlikte görüntüler
- Halka testi sunar, böylece gerekli giriş soketlerini yazılım tuşlarıyla seçebilir ve test uçlarını değiştirmenize gerek kalmaz
- Motor sargılarını ölçmek için süreklilik testi akımlarını kullanır
- Toprak Volt Dokunmatik Panel ile> 50 V yüksek toprak voltajlarını tespit ederek potansiyel tehlikeli durumları belirtir
- Kolay ve güvenli okumalar için arkadan aydınlatmalı geniş ekran, net semboller ve olağanüstü geniş görüş açısı sunar
- Genişletilmiş üç katmanlı bellek sunar.
Özellikler: Fluke 1664 FC Kurulum Çok İşlevli Test Cihazları
AC voltaj ölçümü | ||
Aralık | 500 V | |
çözüm | 0.1 V | |
Doğruluk 45 Hz - 66 Hz | % 0,8 + 3 | |
Giriş empedansı | 360 kΩ | |
Aşırı yükleme koruması | 660 V rms | |
Süreklilik testi (RLO) | ||
Aralık (otomatik aralık) | 20Ω / 200Ω / 2000Ω | |
çözüm | 0.01 / 0.1Ω / 1Ω | |
Açık devre voltajı | > 4 V | |
İzolasyon direnci ölçümü (RISO) | ||
Test voltajları | 50-100-250-500-1000 V | |
TTest voltajının doğruluğu (nominal test akımında) | +% 10, -% 0 | |
Test gerilimi | 50 V 100 V 250 V 500 V 1000 V |
|
İzolasyon direnci aralığı | 20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ |
|
çözüm | 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ |
|
Test akımı | 1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ |
|
Döngü ve hat empedansı (ZI) | ||
Aralık | 10 Ω / 0.001 Ω / Yüksek akım mΩ modu | |
çözüm | 0.01 / 0.1Ω / 1Ω | |
Muhtemel toprak arıza akımı, PSC testi | ||
Aralık | 1000 A / 10 kA (50 kA) | |
çözüm | 1 A / 0,1 kA | |
Hesaplama | Olası toprak arıza akımı (PEFC) veya Muhtemel kısa devre akımı (PSC), ölçülen şebeke geriliminin sırasıyla ölçülen döngü (L-PE) direnci veya hat (LN) direncine bölünmesiyle belirlenir. | |
RCD testi, test edilen RCD türleri | ||
RCD Tipi | AC¹ G², S³ |
|
Model 1664 | A, AC, B 5 , S | |
Notlar | ¹AC'ye yanıt verir ²Genel, gecikme yok ³Zaman gecikmesi 4 Darbeli sinyale yanıt verir 5 Düzgün DC sinyaline yanıt verir |
|
Açma hızı testi (ΔT) | ||
Mevcut ayarlar¹ | 10-30-100-300-500-1000 mA - VAR 10-30-100 mA |
|
Çarpan | x ½, x 1 x 5 |
|
Ölçüm aralığı | RCD Tip G | 310 ms 50 ms |
RCD Tip S | 510 ms 160 ms |
|
Notlar | ¹1000 mA tip AC sadece 700 mA maksimum tip A, VAR modunda VAR modunda B tipi için kullanılamaz. |
|
RCD / FI-Açma Akımı Ölçümü / Rampa Testi (IΔN) | ||
Mevcut aralık | RCD anma akımının% 30 ila% 110'u¹ | |
Adım boyutu | IΔN²'nin% 10'u | |
Bekleme süresi | G yazın | 300 ms / adım |
S yazın | 500 ms / adım | |
Ölçüm doğruluğu | ±% 5 | |
Belirtilen açma akımı aralıkları (EN 61008-1) | Tip AC için% 50 -% 100 Tip A için% 35 -% 140 (> 10 mA) Tip A için% 35 -% 200 (≤10 mA) Tip B için% 50 -% 200 Tip B için ²5% |
|
Notlar | Tip A için ¹% 30 ila% 150 IΔN> 10 mA Tip A için% 30 ila% 210 IΔN = 10 mA Tip B için% 20 ila% 210 |
|
Toprak Direnci Testi (RE) | ||
Aralık | 200/2000 | |
çözüm | 0.1 / 1Ω | |
Sıklık | 128 Hz | |
Çıkış Voltajı | 25 V | |
Faz Sırası Göstergesi | ||
Simge | Faz Sırası göstergesi aktif. | |
Genel Özellikler | ||
Boyut (U x G x Y) | 10 x 25 x 12,5 cm | |
Ağırlık (piller dahil) | 1,3 Kg | |
Pil boyutu, miktarı | AA tipi, 6 ad. | |
Sızdırmazlık | IP-40 | |
Emniyet | EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI / ISA –s82.02.01 2000 ve CAN / CSA c22.2 No. 1010 2. baskı ile uyumludur | |
Aşırı gerilim | CAT III / 500V; CAT IV 300V | |
Verim | EN61557-1 - EN61557-7 İkinci Baskı ve EN61557-10 İkinci Baskı |
