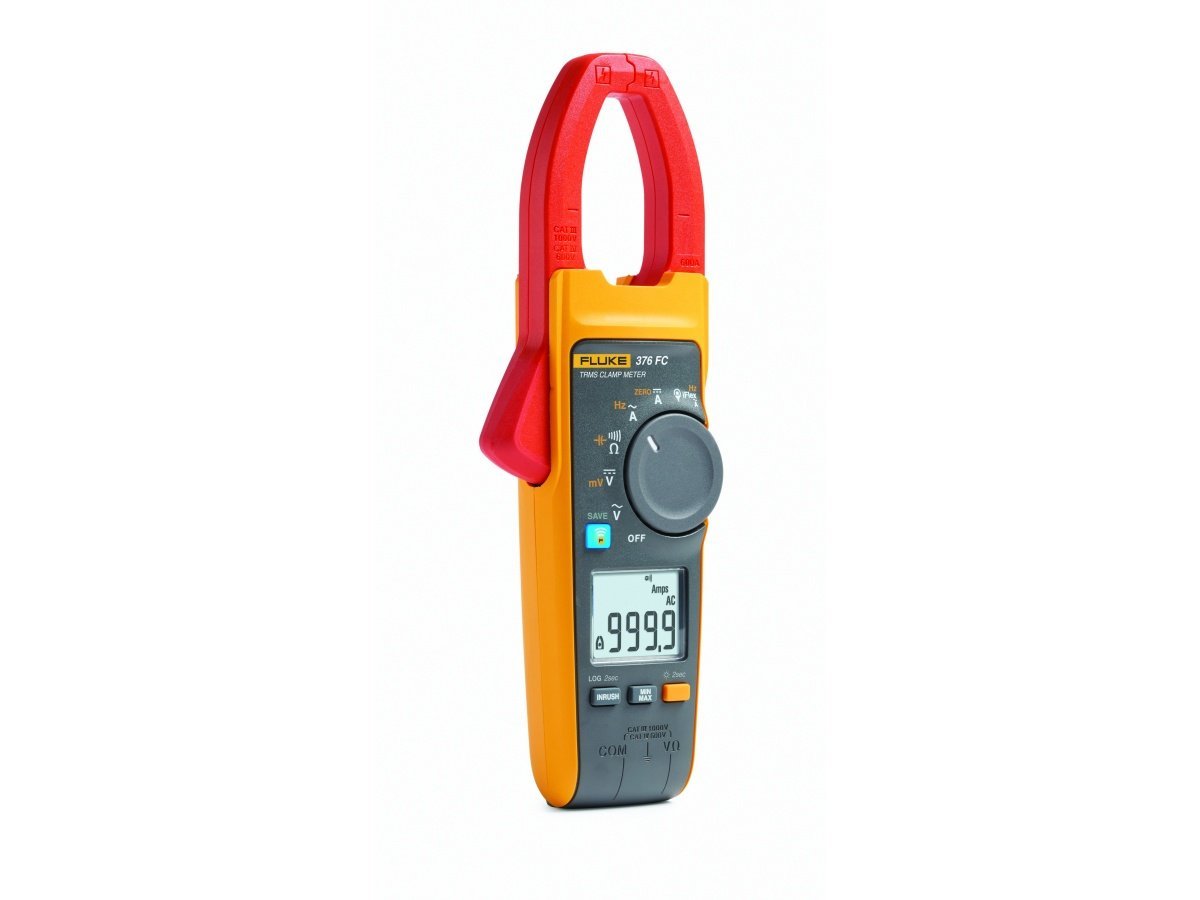

Fluke 376 FC True RMS Wireless AC/DC Pensampermetre
Ana Özellikler
· Dahil edilen iFlex akım probu ile AC / DC akımını ölçer
· Doğrusal olmayan sinyallerin doğru ölçümleri için VFD alçak geçiren filtre
· Aralıklı arızaları tespit etmek için uzaktan kayıt, eğilim ve izleme
· Gürültüyü filtrelemek ve başlangıç akımını yakalamak için demeraj ölçümü
Ürüne genel bakış: iFlex özellikli Fluke 376 FC True-RMS Pens Metre
İFlex özellikli Fluke 376 FC True-rms Pens Metre, endüstriyel ve ticari elektrikçiler için en gelişmiş sorun giderme aracıdır. 376, Bluetooth bağlantısı aracılığıyla ark parlaması alanından güvenli bir şekilde uzak dururken ölçümleri kaydetmenize, yönlendirmenize ve izlemenize olanak tanıyan Fluke Connect kablosuz test araçları ailesinin bir parçasıdır.
Zor sorunların nedenini bulun
376 FC pens ampermetre, ayarlanabilir hızlı sürücüler, elektronik balastlar ve diğer doğrusal olmayan yükler gibi doğrusal olmayan sinyallerin doğru ölçümleri için entegre bir düşük geçişli filtre kullanır. Kelepçe ayrıca gürültüyü filtrelemek ve motor başlatma akımını tam olarak devre korumasının gördüğü gibi yakalamak için tescilli ani akım ölçüm teknolojisini kullanır.
Ölçü:
- 1000 V AC veya DC'ye gerilim
- Süreklilik tespiti ile 60 kΩ'a kadar direnç
- Değişiklikleri otomatik olarak yakalamak için min, maks, ortalama ve ani kayıt
- Diğer aksesuarlarla arayüz için 500 mV DC ölçüm aralığı
- 1000 μF kapasitans ölçümü
Güvenli ve rahat bir şekilde çalışın
376 FC kelepçesi, size bir test aletinde mümkün olan en yüksek korumayı sunmak için tasarlanmış CAT III 1000 V, CAT IV 600 V güvenlik derecelendirmesine sahiptir.
Dahil edilen iFlex esnek akım probu, dar alanlarda büyük iletkenlere daha kolay erişim sağlar. Esnek prob:
- Ölçüm aralığını 2500 A AC'ye genişletir
- Vücut çenesi ve iFlex ile 500 Hz'ye kadar frekans ölçümüne izin verir.
Özellikler: iFlex özellikli Fluke 376 FC True-RMS Pens Metre
Genel Özellikler | ||
Çene üzerinden AC Akımı | ||
Aralık | 999,9 Bir | |
çözüm | 0.1 A | |
Doğruluk | % 2 ± 5 basamak (10 Hz - 100 Hz) | |
% 2,5 ± 5 basamak (100-500 Hz) | ||
Crest Faktörü (50 Hz / 60 Hz) | 3 @ 500 A | |
2,5 @ 600 A | ||
CF> 2 için% 2 ekleyin | ||
Esnek Akım Probu ile AC Akım | ||
Aralık | 2500 A | |
çözüm | 0,1 A (≤ 600 A) | |
1 A (≤ 2500 A) | ||
Doğruluk | % 3 ± 5 basamak (5-500 Hz) | |
Crest Faktörü (50 / 60Hz) | 1100 A'da 3,0 | |
1400 A'da 2,5 | ||
2500 A'da 1,42 | ||
CF> 2 için% 2 ekleyin | ||
Konum Hassasiyeti | ||
i2500-10 Esnek | i2500-18 Flex | |
Bir | ||
Optimum'a olan uzaklık | 0,5 inç (12,7 mm) | 1,4 inç (35,6 mm) |
Hata | ±% 0,5 | ±% 0,5 |
B | ||
Optimum'a olan uzaklık | 0,8 inç (20,3 mm) | 2.0 inç (50.8 mm) |
Hata | ±% 1.0 | ±% 1.0 |
C | ||
Optimum'a olan uzaklık | 1,4 inç (35,6 mm) | 2,5 inç (63,5 mm) |
Hata | ±% 2.0 | ±% 2.0 |
Ölçüm belirsizliği, merkezi birincil iletkenin optimum konumda olduğunu, harici elektrik veya manyetik alan olmadığını ve çalışma sıcaklığı aralığında olduğunu varsayar. | ||
DC Akım | ||
Aralık | 999,9 Bir | |
çözüm | 0.1 A | |
Doğruluk | % 2 ± 5 basamak | |
Alternatif akım voltajı | ||
Aralık | 1000 V | |
çözüm | 0.1 V (≤600.0 V) | |
1 V (≤1000 V) | ||
Doğruluk | % 1 ± 5 basamak (20 Hz - 500 Hz) | |
DC gerilimi | ||
Aralık | 1000 V | |
çözüm | 0.1 V (≤600.0 V) | |
1 V (≤1000 V) | ||
Doğruluk | % 1 ± 5 basamak | |
mV dc | ||
Aralık | 500.0 mV | |
çözüm | 0.1 mV | |
Doğruluk | % 1 ± 5 basamak | |
Çene üzerinden Frekans | ||
Aralık | 5.0 Hz ila 500.0 Hz | |
çözüm | 0.1 Hz | |
Doğruluk | % 0,5 ± 5 basamak | |
Tetik seviyesi | 5 Hz - 10 Hz, ≥10 A | |
10 Hz - 100 Hz, ≥5 A | ||
100 Hz - 500 Hz, ≥10 A | ||
Esnek Akım Probu ile Frekans | ||
Aralık | 5.0 Hz ila 500.0 Hz | |
çözüm | 0.1 Hz | |
Doğruluk | % 0,5 ± 5 basamak | |
Tetik seviyesi | 5 Hz - 20 Hz, ≥25 A | |
20 Hz - 100 Hz, ≥20 A | ||
100 Hz - 500 Hz, ≥25 A | ||
Direnç | ||
Aralık | 60 kΩ | |
çözüm | 0,1 Ω (≤600 Ω) | |
1 Ω (≤6000 Ω) | ||
10 Ω (≤60 kΩ) | ||
Doğruluk | % 1 ± 5 basamak | |
Kapasite | ||
Aralık | 1000 μF | |
çözüm | 0.1 μF (≤ 100 μF) | |
1 μ F (≤ 1000 μF) | ||
Doğruluk | % 1 ± 4 basamak | |
Mekanik Özellikler | ||
Herhangi bir terminal ile topraklama arasındaki maksimum voltaj | 1000 V | |
Piller | 2 AA, NEDA 15A, IEC LR6 | |
Çalışma sıcaklığı | -10 ° C ile +50 ° C | |
Depolama sıcaklığı | -40 ° C ile +60 ° C | |
Çalıştırma nemi - yoğuşmasız (<10 ° C) |
≤% 90 Bağıl Nem (10 ° C ila 30 ° C'de) | |
≤% 75 Bağıl Nem (30 ° C ila 40 ° C'de) | ||
≤% 45 Bağıl Nem (40 ° C ila 50 ° C'de) | ||
Çalışma Yüksekliği | 2000 m | |
Depolama yüksekliği | 12.000 m | |
Boyut (U x G x Y) | 249 x 85 x 45 mm | |
Ağırlık | 395 g | |
Çene açıklığı | 34 mm | |
Esnek akım probu çapı | 7,5 mm | |
Esnek akım probu kablo uzunluğu (başlıktan elektronik konektöre) |
1,8 m | |
Emniyet | IEC 61010-1, Kirlilik Derecesi 2 | |
IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V | ||
IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V | ||
IP derecelendirme | IEC 60529: IP30, çalışmaz | |
Radyo Frekansı Sertifikası FCC Kimliği | T68-FBLE IC: 6627A-FBLE | |
Elektromanyetik Uyumluluk (EMC) | ||
Uluslararası | IEC 61326-1: Taşınabilir, Elektromanyetik Ortam, IEC 61326-2-2 | |
CISPR 11: Grup 1, Sınıf A | ||
Grup 1: Ekipman, ekipmanın kendisinin dahili işlevi için gerekli olan iletken olarak bağlı radyo frekansı enerjisini kasıtlı olarak oluşturmuştur ve / veya kullanmaktadır. | ||
Sınıf A: Ekipman, mesken amaçlı kullanılan binaları besleyen düşük voltajlı bir güç kaynağı şebekesine doğrudan bağlı olanlar ve konutlar dışındaki tüm kuruluşlarda kullanıma uygundur. İletilen ve yayılan parazitler nedeniyle diğer ortamlarda elektromanyetik uyumluluğun sağlanmasında potansiyel zorluklar olabilir. Ekipman bir test nesnesine bağlandığında CISPR 11'in gerektirdiği seviyeleri aşan emisyonlar meydana gelebilir. | ||
Kore (KCC) | A Sınıfı Ekipman (Endüstriyel Yayın ve İletişim Ekipmanı) | |
Sınıf A: Ekipman, endüstriyel elektromanyetik dalga ekipmanı gereksinimlerini karşılar ve satıcı veya kullanıcı bunu dikkate almalıdır. Bu ekipman iş ortamlarında kullanılmak üzere tasarlanmıştır ve evlerde kullanılmamalıdır. | ||
ABD (FCC) | 47 CFR 15 alt bölüm B. Bu ürün 15.103 maddesi uyarınca muaf bir cihaz olarak kabul edilir. | |
Sıcaklık katsayıları | 28 ° C'nin üzerindeki veya 18 ° C'nin altındaki her bir derece C için 0,1 x belirtilen doğruluk ekleyin |
