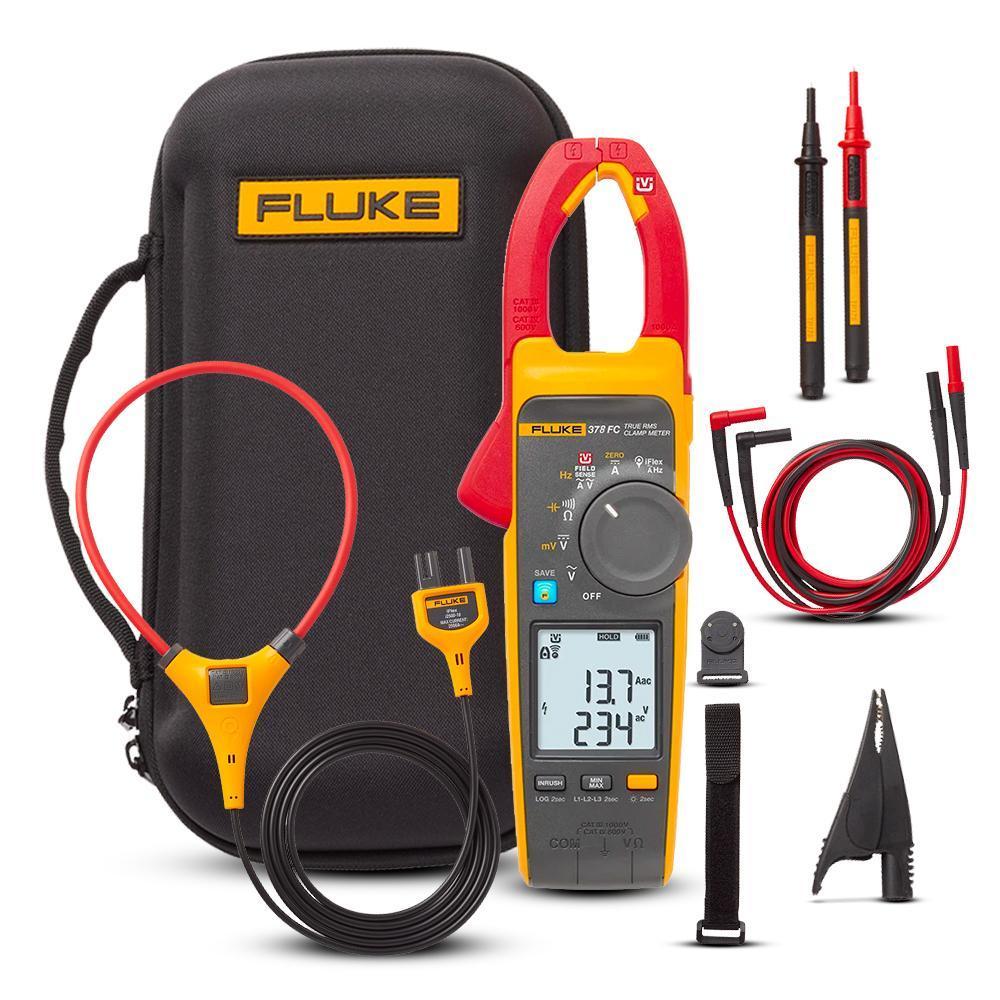

FLUKE 378 FC Temassız Gerilim Pensampermetre
iFlex Özellikli Fluke 378 FC True-rms AC/DC Pensampermetre
Temel özellikler
- Pens ağzı ile gerilim ve akım ölçün
- FieldSense™ teknolojisini kullanarak canlı bir kabloya dokunmadan daha hızlı ve daha güvenli test
- Güç kalitesi göstergesi, ekipmanın veya güç hattının bozuk olup olmadığını gösterir
- Daha az adımda 3 fazlı gerilim ve akım testlerini tamamlayın
Ürün İncelemesi: iFlex Özellikli Fluke 378 FC True-rms AC/DC Pensampermetre
FieldSense™ teknolojisi ile gerilim ve akım ölçümleri
Fluke 378 FC true-rms pensampermetre, canlı bir iletkene dokunmadan daha hızlı ve daha güvenli test gerçekleştirmek için FieldSense™ teknolojisini kullanır. Pens ağzı üzerinden doğru gerilim ve akım ölçümleri elde edersiniz. Basit bir şekilde siyah test ucunu herhangi bir elektriksel toprağa tutturun, pens ağzını iletkenin çevresine gelecek şekilde tutun ve güvenilir, doğru gerilim ve akım değerlerini ekranda görüntüleyin.
Güç kalitesi göstergesi, sorunun ekipmandan veya güç hattından kaynaklanıp kaynaklanmadığını gösterir
378 FC pensampermetre, güç kalitesi sorunlarını otomatik bir şekilde algılayan benzersiz bir PQ işlevine sahiptir. FieldSense ölçümleri yapılırken 378 FC akım, gerilim, güç faktörü veya bu üçünün kombinasyonları ile ilişkili güç kalitesi sorunlarını algılar ve görüntüler. Artık sistem girişi tarafında besleme sorunu veya tüketim tarafında ekipman sorunu olup olmadığını hızlıca belirleyebilirsiniz.
Kolay adımlarla, hızlıca 3 fazlı ölçümleri tamamlayın
- 3 kolay adımda 3 fazlı gerilim ve akım testlerini tamamlayın
- Faz-toprak ve faz-faz değerlerinin tam seti hesaplanır
- Fluke Connect yazılımı aracılığıyla akıllı telefonunuzda görüntülenir ve bulutta saklanır
- Faz rotasyonu, Fluke Connect yazılımında hesaplanır ve gösterilir
- El ile not almaya veya karmaşık matematik işlemlerine son.
iFlex® prob ile aşırı yüksek akım ölçün
Dahili iFlex esnek akım probu ile ac akımını 2.500 ampere kadar ölçebilirsiniz. Kalabalık kablo panoları ve büyük iletkenleri iFlex prob ile kolaylıkla ölçebilirsiniz.
Dahili araçlar ile görmesi de, kullanması da kolay
378 FC pensampermetre kullanarak işinizi kolaylaştırabilirsiniz Sabit bir FieldSense ölçümü belirlendiğinde ekran yeşile döner. Görsel Devamlılık ayrıca, gürültülü çalışma ortamlarında devamlılığın kolayca belirlenmesi için parlak yeşil bir ekran sağlar.
Fluke Connect® yazılımı ile sonuçları kaydedin, analiz edin, paylaşın
Fluke Connect yazılımı ile aralıklı hataları belirlemek için ölçümleri uzaktan kaydedebilir, trend oluşturabilir ve izleyebilirsiniz. Fluke Connect ayrıca önleyici bakım programına dayanak olması için veri toplamanıza da olanak tanır.
Özellikler: iFlex Özellikli Fluke 378 FC True-rms AC/DC Pensampermetre
Genel teknik özellikler | ||
Herhangi bir Uç ile Topraklama arasındaki Genel Maksimum Gerilim | 1.000 V | |
Pil | Türü | 2 AA IEC LR6 alkalin |
Ömür | 200 saat | |
Ekran | İkili değer | |
Otomatik Güç Kapatma | 20 dakika |
Elektriksel | ||||
AC Akımı: Ağız | ||||
Aralık | 999,9 A | |||
Çözünürlük | 0,1 A | |||
Doğruluk | %2 ±5 basamak (10 Hz ila 100 Hz) %2,5 ±5 basamak (100 Hz ila 500 Hz) |
|||
Crest Faktörü (50/60 Hz) | 500 A için 3 600 A için 2,5 1.000 A için 1,42 Crest Faktörü için %2 ekleyin. >2 |
|||
AC Akımı: Esnek Akım Probu | ||||
Aralık | 2.500 A | |||
Çözünürlük | 1 A (≤2.500 A) 0,1 A (≤999,9 A) | |||
Doğruluk | %3 ±5 basamak (5 Hz ila 500 Hz) | |||
Crest Faktörü (50/60Hz) | 1.100 A için 3,0 1.400 A için 2,5 2.500 A için 1,42 Crest Faktörü için %2 ekleyin. >2 |
|||
Konum Hassasiyeti | ||||
En İyi Değere Olan Uzaklık | i2500-10 Flex | i2500-18 Flex | Hata | |
A | 0,5 inç (12,7 mm) | 1,4 inç (35,6 mm) | ± %0,5 | |
B | 0,8 inç (20,3 mm) | 2,0 inç (50,8 mm) | ± %1,0 | |
C | 1,4 inç (35,6 mm) | 2,5 inç (63,5 mm) | ± %2,0 | |
Ölçüm belirsizliğinde, optimum konumda bir merkezi primer iletken, harici elektriksel ya da manyetik alan bulunmaması ve çalışma sıcaklığı aralığında bulunulduğu varsayılmaktadır. | ||||
DC Akım | ||||
Aralık | 999,9 A | |||
Çözünürlük | 0,1 A | |||
Doğruluk | %2 ±5 basamak1 | |||
[1]Ofsetleri dengelemek için SIFIRLAMA işlevi kullanılırken | ||||
AC Gerilimi: Field Sense | ||||
Aralık | 1.000 V | |||
Çözünürlük | 1 V (≤1.000V) | |||
Doğruluk | ≤4/0 AWG | %3 ±5 basamak (45 Hz ila 66 Hz) | ||
≥4/0 AWG | %5 ±5 basamak (45 Hz ila 66 Hz) | |||
Kabloyu mümkün olduğunca ağız açıklığına yaklaştırın (çizime bakın). | ||||
AC Gerilimi: Test Uçları | ||||
Aralık | 600,0 V 1.000 V | |||
Çözünürlük | 0,1 V (≤600,0 V) 1 V (≤1.000 V) |
|||
Doğruluk | %1 ±5 basamak (20 Hz ila 500 Hz) | |||
DC Gerilimi | ||||
Aralık | 600,0 V 1.000 V |
|||
Çözünürlük | 0,1 V (≤600,0 V) 1 V (≤1.000 V) |
|||
Doğruluk | %1 ±5 basamak | |||
mV dc | ||||
Aralık | 500,0 mV | |||
Çözünürlük | 0,1 mV | |||
Doğruluk | %1 ±5 basamak | |||
Amper Frekansı: Ağız | ||||
Aralık | 5,0 Hz ila 500,0 Hz | |||
Çözünürlük | 0,1 Hz | |||
Doğruluk | %1 ±5 basamak | |||
Tetik Düzeyi | 5 Hz ila 10 Hz, ≥10 A 10 Hz ila 100 Hz, ≥5 A 100 Hz ila 500 Hz, ≥ 10 A |
|||
Amper Frekansı: Esnek Akım Probu | ||||
Aralık | 5,0 Hz ila 500,0 Hz | |||
Çözünürlük | 0,1 Hz | |||
Doğruluk | %1 ±5 basamak | |||
Tetik Düzeyi | 5 Hz ila 20 Hz, ≥25 A 20 Hz ila 100 Hz, ≥20 A 100 Hz ila 500 Hz,≥25 A |
|||
Direnç | ||||
Aralık | 60,00 kΩ 6.000 Ω 600,0 Ω |
|||
Çözünürlük | 0,1 Ω (≤600,0 Ω) 1 Ω (≤6.000 Ω) 10 Ω (≤60,00 kΩ) |
|||
Doğruluk | %1 ±5 basamak | |||
Kapasitans | ||||
Aralık | 1.000 μF | |||
Çözünürlük | 0,1 μF (≤100,0 μF) 1 μF (≤1.000 μF) |
|||
Doğruluk | %1 ±4 basamak | |||
Mekanik | ||||
Boyut (U x G x Y) | 274 mm x 86 mm x 47 mm | |||
Ağırlık (Piller ile birlikte) | 463 g | |||
Ağız Açıklığı | 34 mm | |||
Esnek Akım Probu Çapı | 7,5 mm | |||
Esnek Akım Probu Kablo Uzunluğu (kafa ile elektronik konektör arası) | 1,8 m | |||
Rogowski Bobini Uzunluğu | 450 mm | |||
Ortam Değerleri | ||||
Çalışma Sıcaklığı | -10°C ila 50°C | |||
Depolama Sıcaklığı | -40 °C ila 60 °C | |||
Çalışma Nemi (yoğuşmasız) | Yoğuşmasız (<10°C) ≤%90 RH (10°C ila 30°C) ≤%75 RH (30°C ila 40°C) ≤%45 RH (40°C ila 50°C) |
|||
Sıcaklık Katsayıları | 28°C üzerindeki veya 18°C altındaki her bir °C için 0,1 x oranında belirtilen doğruluk ekleyin | |||
Giriş Koruması | IEC 60529: IP30 (ağız kapalıyken) | |||
Çalışma Yüksekliği | 2.000 m | |||
Depolama Yüksekliği | 12.000 m | |||
Elektromanyetik Uyumluluk (EMC) | ||||
Uluslararası | IEC 61326-1: Taşınabilir Elektromanyetik Ortam IEC 61326-2-2, CISPR 11: Grup 1, Sınıf B |
|||
Grup 1: Ekipman, dahili çalışması için gereken, kasten oluşturulan ve/veya kullanılan iletken bağlanmış telsiz frekans enerjisi içerir. | ||||
Sınıf B: Ekipman, evler ve ev olarak kullanılan binalara besleme yapan alçak gerilimli güç kaynağı ağlarına doğrudan bağlı olan yerlerde kullanım için uygundur. Ekipman bir test nesnesine bağlandığında CISPR 11 seviyelerini aşan emisyonlar meydana gelebilir. |
||||
Kore (KCC) | Sınıf A ekipman (Endüstriyel Yayıncılık ve İletişim Ekipmanı) | |||
Sınıf A: Ekipman, endüstriyel elektromanyetik dalga yayan ekipman gerekliliklerini karşılar ve satıcı veya kullanıcı bunu dikkate almalıdır. Bu ekipmanın çalışma ortamlarında kullanılması amaçlanmıştır; ekipman ev kullanımına uygun değildir. | ||||
ABD (FCC) | 47 CFR 15 alt bölüm B. Bu ürün 15.103 bendi uyarınca istisnai ürün olarak değerlendirilir. | |||
Güvenlik | ||||
Genel | IEC 61010-1: Kirlilik derecesi 2 | |||
Ölçüm | IEC 61010-2-032: CAT III 1.000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1.000 V / CAT IV 600 V |
|||
Kaçak Akım Ölçümleri için Akım Pensi | IEC 61557-13: Sınıf 2, ≤ 30 A/m | |||
Kablosuz Telsiz | ||||
Telsiz Frekansı Sertifikası | FCC ID: T68-FBLE IC:6627A-FBLE | |||
Frekans Aralığı | 2.405 MHz ila 2.480 MHz | |||
Çıkış Gücü | <100 mW | |||
Radyo Frekansı Verileri | Radio Frequency Data For Class A Devices BASİTLEŞTİRİLMİŞ AB UYGUNLUK BEYANI Fluke, işbu Üründe bulunan radyo ekipmanının 2014/53/EU sayılı Direktif ile uyumlu olduğunu beyan eder. AB bildiriminin tam metni aşağıdaki internet adresinde mevcuttur: https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf. |
