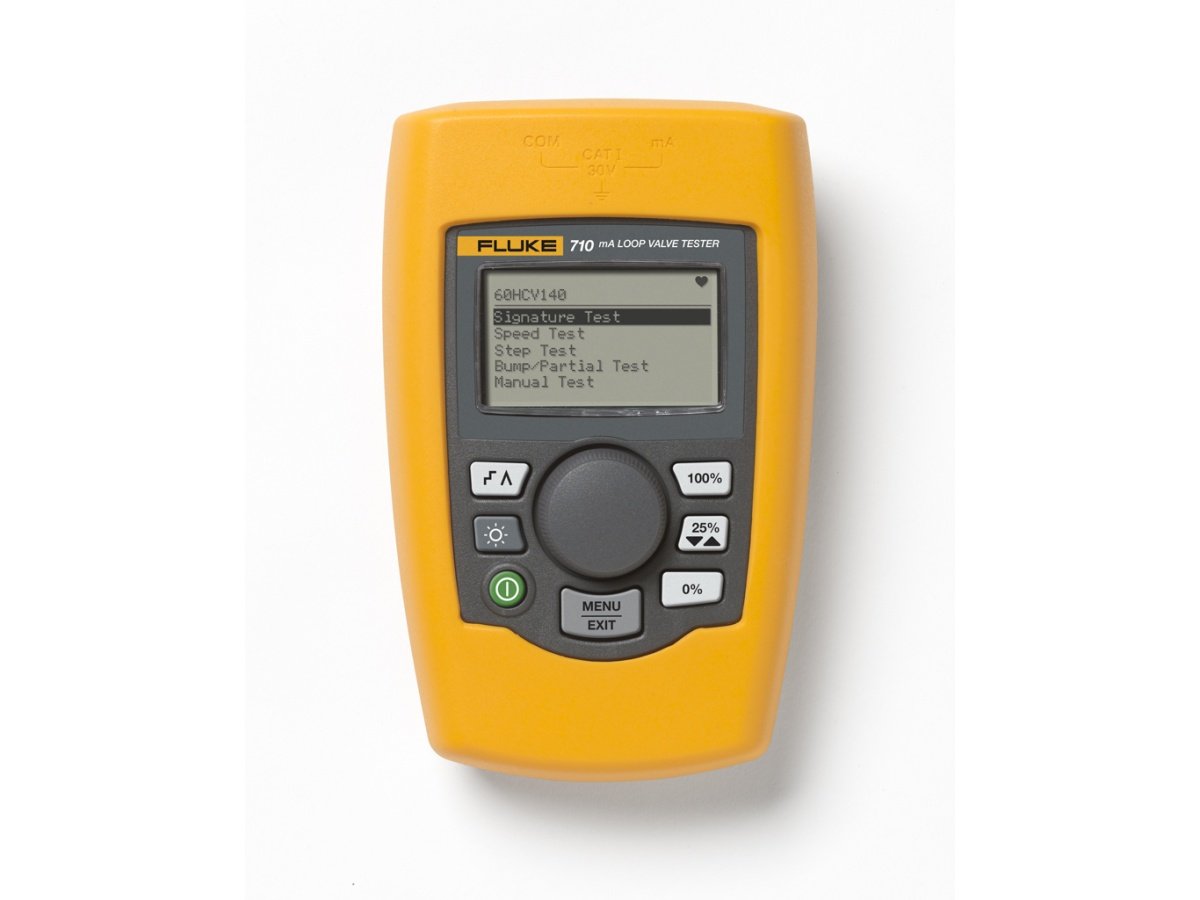

Fluke 710 mA Loop Valf Test Cihazı

Akıllı Kontrol Valfi Testi artık hiç olmadığı kadar kolay

Fluke 710 Valve Testing Loop Calibrator (Valf Testi Devre Kalibratörü), kullanıcıların HART akıllı kontrol valfleriyle hızlı ve kolay bir şekilde test yapmasını sağlamak için tasarlanmıştır. Dahili test prosedürlerine ve sezgisel kullanıcı arabirimine sahip 710, kullanıcıların valf testlerini hızlı ve kolay bir şekilde gerçekleştirmesine imkan tanırken hızlı valf testi kontrol sonuçları, bir bakışta tanılama sağlayarak bakım kararlarınızı her zamankinden daha hızlı bir şekilde almanıza yardımcı olur. Valf sağlığına yönelik hızlı kontrol sonuçları; valfinizin çalışma koşullarının iyi, marjinal veya kötü olduğunu size bildirerek ek bakım gerekip gerekmediğine hızlı bir şekilde karar vermenizi sağlar.

Valf testi ve HART iletişimi hassas devre kalibratöründe gerçekleşir

710 Valve Testing Loop Calibrator (Valf Testi Devre Kalibratörü) cihazının dahili HART iletişim işlevi, kullanıcıların akıllı kontrol valfini harekete geçiren bir 4-20 mA sinyalinin kaynağı belirlemelerini sağlarken aynı zamanda valfin beklenen konuma hareket edip etmediğini anlamak için valfin HART geri bildirim sinyalini yorumlayabilmelerine yardımcı olur. Konum bilgilerine ek olarak, valfin dahili I/P'sinden alınan ölçülmüş basınç değeri (valfi hareket ettiren) de HART iletişim protokolü aracılığıyla belirlenebilir.

Kontrol valfinden alınan HART konumu ve basınç geri bildirimini izleyerek mA sinyalini otomatik olarak artıran ve değiştiren dahili test prosedürleri sayesinde 710, tek bir düğmeye dokunarak valf sağlığı hakkında çok daha iyi fikir sahibi olmanızı sağlar.

Önceden yapılandırılmış valf testleri bir bakışta yanıt sunar

710 cihazındaki dahili valf testi rutinleri şunları içerir:

• mA sinyalini manuel olarak değiştirmeyi ve HART konumu ile basınç değişkeni bilgilerini görüntülemeyi sağlayan manuel testler
• Valfin %0-100-0 oranında hareketinin kaydı sırasında mA sinyalinin 4-20-4 mA değerlerinde değişimini gösteren tam aralıklı mA sinyali eğimi ya da valfin %0-100-0 oranında hareket etmesine neden olan basınç ölçümü
• Valfe giriş için mA sinyalini adım adım basamaklandırma ve mA girişi değişikliklerine verilen valf tepkilerini değerlendirme
• Valfin ne kadar hızlı açılıp kapandığını belirlemek için hız testleri
• Valflerin farklı aralıklarda belirli kısımlarının uygulama sürecinde test edilmesine yardımcı olan çarpma ve kısmi darbe testleri

ValveTrack™ Yazılımı, derinlemesine analiz ve trend oluşturma imkanı sağlar

710 belleğine valf testlerinin girişi yapılıp kaydedilerek ilgili veriler ValveTrack™ analiz yazılımına yüklenebilir.

ValveTrack™ yazılımı aşağıdaki gerçekleştirmenizi sağlar:

• Sahada kaydedilen valf testlerini yüklemenizi, yazdırmanızı ve çizime dökmenizi
• Önceden yüklenmiş testlerle yeni testleri karşılaştırmanızı
• HART Etiket Kimliği'ni kullanarak valf testi geçmişini görüntülemenizi
• Ek analiz için valf testi verilerini Microsoft Excel®'de CSV olarak dışa aktarmanızı

Zamandan tasarruf ederek aradığınız yanıtlara ulaşın

710, bunlara ek olarak şu özellikleri de sunar:

• HART verilerinin kaydını sahada tutma. Veriler 710 ile sahada kaydedildikten sonra ValveTrack™ yazılımı, tesisinizdeki 20 adede kadar HART cihazının yapılandırmasını veya çıkış verilerini (.csv) veya (.txt) formatında yükleyebilir.
• Verileri kaydedilen mA devre ölçümleri ve HART verileri, sorun giderme ve devre ayarlama amacıyla belirli bir vericiden kaydedilebilir. Veri kaydı özelliği, 1 ile 60 saniye arasında kayıt aralıkları ve 4910 kayıt ya da 99 farklı oturum kaydı kapasitesi ile seçilebilir yakalama işlevleri sunar. Her kayıt, mA ölçümünü ve dört işlem değişkeninin tümünü içerir.

Öne Çıkan Ürün Özellikleri

• Kumanda valfinin İyi, Marjinal ya da Kötü Kategorilerinde Değerlendirmesini sunan valf testi prosedürleri
• Genel HART iletişimi
• %0,01 ölçümünde veya kaynak değerinde sınıfının en iyisi mA doğruluğu
• Dayanıklı kompakt tasarım
• Hızlı kurulum ve kullanım kolaylığı sağlayan Hızlı Ayarlama düğmeli sezgisel kullanıcı arabirimi
• mA ölçüm modlu 24 V DC devre gücü (%-25 ila %125)
• mA kademelerinde 1 µA, gerilim kademelerinde 1 mV çözünürlük
• HART iletişimi için seçilebilir 250 Ω direnç
• Tüm ölçümler için basit iki kablolu bağlantı
• Pil ömrünü koruyan otomatik kapatma özelliği
• Değişken adım ve rampa süresi (saniye).

HART iletişimi

Fluke 710, aşağıdaki HART komutlarının iletişimini kurmak için dahili bir HART modem sunar:

• Sensör PV bilgisi okuma
• PV çıkış bilgisi okuma
• PV birim tipi, etiket kimlik Adı, açıklayıcı ve mesaj okuma ve yazma
• PV kademeleri yazma (üst ve alt)
• Sabit akım moduna giriş/çıkış
• Sıfır ofseti belirleme
• DAC için sıfır ayarını yapma (mA çıkışı 4 mA)
• DAC kazancı ayarını yapma (mA çıkışı 20 mA)

Valfler için HART Komutları

710, kontrol valflerini desteklemek için aşağıdaki benzersiz HART komutlarını içerir:

• Valf kontrolörünün otomatik ayarlanması

Fluke 710'un diğer özellikleri:

• HART verilerinin kaydını sahada tutma. Veriler 710 ile sahada kaydedildikten sonra ValveTrack™ yazılımı, tesisinizdeki 20 adede kadar HART cihazının yapılandırmasını veya çıkış verilerini .csv veya .txt formatında yükleyebilir.
• Verileri kaydedilen mA devre ölçümleri ve HART verileri, sorun giderme ve devre ayarlama amacıyla belirli bir vericiden kaydedilebilir. Veri kaydı özelliği, 1 ile 6 saniye arasında kayıt aralıkları ve 4910 kayıt ya da 99 farklı oturum kaydı kapasitesi ile seçilebilir yakalama işlevleri sunar. Her kayıt, mA ölçümünü ve dört işlem değişkeninin tümünü içerir.
