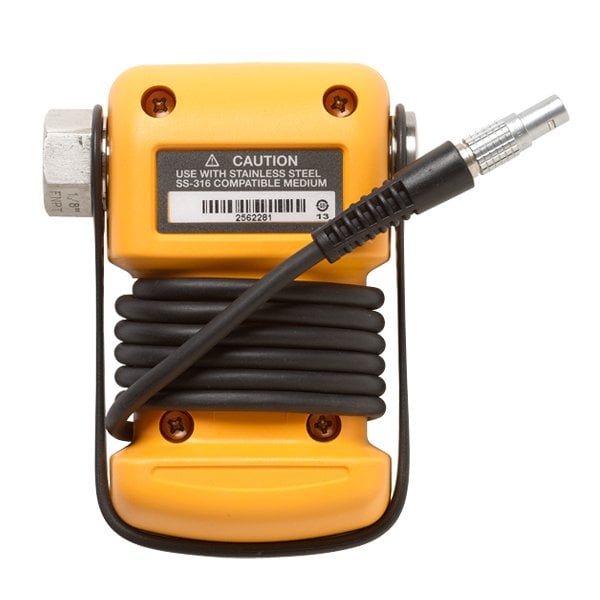

Fluke 750PD2 Serisi Basınç Modülü
Temel özellikler
75X ve 720 Serisi Kalibratörler için Hassas Basınç Ölçümü
750P Serisi Basınç Modülleri basınç ölçümü için Fluke 750 ve 740 serisi DPC'ler ve 725, 726 MPC'ler ile gösterge, diferansiyel ve mutlak basınç ölçümlerini gerçekleştirmek için ideal basınç modülleridir.
· %0,025 referans belirsizliği
· 6 ay ve 1 yıl için teknik özellikler
· 0°C - 50°C ayarlanabilir sıcaklık
· Kalibratörlere dijital iletişim, analog kayıplar veya hatalarla karşılaşılmaz
· Geniş aralık seçenekleri
· Gösterge, diferansiyel, çift yönlü aralık, mutlak ve vakum ölçümü modelleri
Ürün İncelemesi: Fluke 750P Serisi Basınç Modülleri
Eksiksiz Basınç Modülü Ailesi
48 basınç modülünden oluşan aile H 20 içerisinde 10.000 psi'ye (2,5 mBar ila 690 bar) kadar 0 ila 1 arası basınç kalibrasyonlarını kapsar.
Basınç gösterge modülleri bir adet basınç bağlantı elemanına sahiptir ve atmosfer basıncına bağlı olarak basıncı ölçer. Diferansiyel basınç modülleri iki adet basınç bağlantı elemanına sahiptir ve yüksek bağlantı elemanı ve alçak bağlantı elemanı üzerine uygulanan basınç arasındaki farkı ölçer. Her bir modül aralık, aşırı basınç ve ortam uygunluğuna yönelik olarak açıkça etiketlenmiştir. Tüm modüller NPT, metrik (BSP) ve M20 adaptörler içerir. Belgeleyen, çok işlevli ve basınç kalibratörleriyle uyumludur (şu modeller dahildir: Fluke 754, 752, 726, 725, 721, 719Pro, 719, 717 ve eski model 741, 743, 744, 701 ve 702 kalibratörleri).
Hızlı ve Kolay Ölçümler
Fluke 750P Serisi Basınç Modüllerinin kullanımı kolaydır. Basıncı ölçmek için basınç modülünü bir basınç kaynağına veya el pompasına bağlayın, ardından basınç modülü kablosunu kalibratöre bağlayın. Basınç kaynağından basınç uyguladığınızda basınç, dijital olarak kalibratör üzerinde görüntülenir. Tek bir düğmeye dokunarak, basınç 11 farklı mühendislik biriminde görüntülenebilir. 750 Serisi Belgeleme Proses Kalibratörleri ile birlikte kullanıldığında, basınç okumaları tarih/saat etiketli olarak kaydedilebilir ve daha sonra incelenebilecek şekilde elektronik olarak saklanabilir. Bu zaman kazandırır, hataları ortadan kaldırır ve kalite standartları ve yönetmeliklerle uyumluluğu destekler.
Şu modüller arasından seçim yapın:
- Diferansiyel modülleri
- Gösterge modülleri
- Yüksek basınç modülleri
- Mutlak modüller
- Vakum modülleri
- Çift aralıklı modüller
- Referans modüller
Özellikler: Fluke 750P Serisi Basınç Modülleri
| Diferansiyel ModülüTeknik Özellikler | |||||
| Model | Parametre / Aralık | Patlama Skoru6 | Yüksek Taraf Ortamı2 | Alçak Taraf Ortamı2 | |
| 750P00 | H 2O içerisinde (0 ila 2,5 mBar) 0 ila 1 arası | 30x | Kuru Hava | Kuru Hava | |
| 750P01 | H 2O içerisinde (0 ila 25 mBar) 0 ila 10 arası | 3X | Kuru Hava | Kuru Hava | |
| 750P02 | 0 ila 1 psi (0 ila 70 mBar) | 3X | Kuru Hava | Kuru Hava | |
| 750P22 | 0 ila 1 psi (0 ila 70 mBar) | 3X | 316 SS | Kuru Hava | |
| 750P03 | 0 ila 5 psi (0 ila 350 mBar) | 3X | Kuru Hava | Kuru Hava | |
| 750P23 | 0 ila 5 psi (0 ila 350 mBar) | 4X | 316 SS | Kuru Hava | |
| 750P04 | 0 ila 15 psi (0 ila 1 bar) | 3X | Kuru Hava | Kuru Hava | |
| 750P24 | 0 ila 15 psi (0 ila 1 bar) | 4X | 316 SS | Kuru Hava | |
| Model | Referans Belirsizliği4 | Toplam Belirsizlik 1 yıl (15-35°C) |
Toplam Belirsizlik 1 yıl1 |
Toplam Belirsizlik 6 ay (15-35°C) |
Toplam Belirsizlik 6 ay1 |
| 750P00 | ±%0,15 | ±%0,3 | ±%0,35 | ±%0,25 | ±%0,30 |
| 750P01 | ±%0,1 | ±%0,2 | ±%0,3 | ±%0,15 | ±%0,25 |
| 750P02 | ±%0,050 | ±%0,1 | ±%0,15 | ±%0,075 | ±%0,125 |
| 750P22 | ±%0,050 | ±%0,1 | ±%0,15 | ±%0,075 | ±%0,125 |
| 750P03 | ±%0,02 | ±%0,04 | ±%0,05 | ±%0,035 | ±%0,04 |
| 750P23 | ±%0,02 | ±%0,04 | ±%0,05 | ±%0,035 | ±%0,04 |
| 750P04 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P24 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| Gösterge Modülü Özellikleri | |||||
| Model | Parametre / Aralık | Patlama Skoru6 | Yüksek Taraf Ortamı2 | Alçak Taraf Ortamı2 | |
| 750P05 | 0 ila 30 psi (0 ila 2 bar) | 4X | 316 SS | Yok | |
| 750P06 | 0 ila 100 psi (0 ila 7 bar) | 4X | 316 SS | Yok | |
| 750P27 | 0 ila 300 psi (0 ila 20 bar) | 4X | 316 SS | Yok | |
| 750P07 | 0 ila 500 psi (0 ila 35 bar) | 4X | 316 SS | Yok | |
| 750P08 | 0 ila 1000 psi (0 ila 70 bar) | 3X | 316 SS | Yok | |
| 750P09 | 0 ila 1500 psi (0 ila 100 bar) | 3X | 316 SS | Yok | |
| 750P2000 | 0 ila 2000 psi (0 ila 140 bar) | 3X | 316 SS | Yok | |
| Model | Referans Belirsizliği4 | Toplam Belirsizlik 1 yıl (15-35°C) |
Toplam Belirsizlik 1 yıl1 |
Toplam Belirsizlik 6 ay (15-35°C) |
Toplam Belirsizlik 6 ay1 |
| 750P05 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P06 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P27 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P07 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P08 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P09 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P2000 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| Yüksek Basınç Modülü Özellikleri | |||||
| Model | Parametre / Aralık | Patlama Skoru6 | Yüksek Taraf Ortamı2 | Alçak Taraf Ortamı2 | |
| 750P29 | 0 ila 3000 psi (0 ila 200 bar) | 3X | 316 SS | Yok | |
| 750P30 | 0 ila 5000 psi (0 ila 340 bar) | 3X | 316 SS | Yok | |
| 750P31 | 0 ila 10000 psi (0 ila 700 bar) | 2X | 316 SS | Yok | |
| Model | Referans Belirsizliği4 | Toplam Belirsizlik 1 yıl (15-35°C) |
Toplam Belirsizlik 1 yıl1 |
Toplam Belirsizlik 6 ay (15-35°C) |
Toplam Belirsizlik 6 ay1 |
| 750P29 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P30 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750P31 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| Mutlak Modül Özellikleri | |||||
| Model | Parametre / Aralık | Patlama Skoru6 | Yüksek Taraf Ortamı2 | Alçak Taraf Ortamı2 | |
| 750PA3 | 0 ila 5 psia (0 ila 350 mBar) | 4X | 316 SS | Yok | |
| 750PA4 | 0 ila 15 psia (0 ila 1 bar) | 4X | 316 SS | Yok | |
| 750PA5 | 0 ila 30 psia (0 ila 2 bar) | 4X | 316 SS | Yok | |
| 750PA6 | 0 ila 100 psia (0 ila 7 bar) | 4X | 316 SS | Yok | |
| 750PA27 | 0 ila 300 psia (0 ila 20 bar) | 4X | 316 SS | Yok | |
| 750PA7 | 0 ila 500 psia (0 ila 35 bar) | 4X | 316 SS | Yok | |
| 750PA8 | 0 ila 1000 psia (0 ila 70 bar) | 3X | 316 SS | Yok | |
| 750PA9 | 0 ila 1500 psia (0 ila 100 bar) | 3X | 316 SS | Yok | |
| Model | Referans Belirsizliği4 | Toplam Belirsizlik 1 yıl (15-35°C) |
Toplam Belirsizlik 1 yıl1 |
Toplam Belirsizlik 6 ay (15-35°C) |
Toplam Belirsizlik 6 ay1 |
| 750PA3 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PA4 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PA5 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PA6 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PA27 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PA7 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PA8 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PA9 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| Vakum Modülü Özellikleri | |||||
| Model | Parametre / Aralık | Patlama Skoru6 | Yüksek Taraf Ortamı2 | Alçak Taraf Ortamı2 | |
| 750PV3 | -5 psi (-350 mBar) | 4X | 316 SS | Kuru Hava | |
| 750PV4 | -15 psi (-1 bar) | 4X | 316 SS | Kuru Hava | |
| Model | Referans Belirsizliği4 | Toplam Belirsizlik 1 yıl (15-35°C) |
Toplam Belirsizlik 1 yıl1 |
Toplam Belirsizlik 6 ay (15-35°C) |
Toplam Belirsizlik 6 ay1 |
| 750PV3 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PV4 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| Çift Aralık Özellikleri | |||||
| Model | Parametre / Aralık | Patlama Skoru6 | Yüksek Taraf Ortamı2 | Alçak Taraf Ortamı2 | |
| 750PD2 | -1 ila 1 psi (-70 ila 70 mBar) | 4X | 316 SS | Kuru Hava | |
| 750PD3 | -5 ila 5 psi (-350 ila 350 mBar) | 4X | 316 SS | Kuru Hava | |
| 750PD10 | -10 ila 10 psi (-700 ila 700 mBar) | 4X | 316 SS | Kuru Hava | |
| 750PD4 | -15 ila 15 psi (-1 ila 1 bar) | 4X | 316 SS | Kuru Hava | |
| 750PD5 | -15 ila 30 psi (-1 ila 2 bar) | 4X | 316 SS | — | |
| 750PD50 | -15 ila 50 psi (-1 ila 3,5 bar) | 4X | 316 SS | — | |
| 750PD6 | -15 ila 100 psi (-1 ila 7 bar) | 4X | 316 SS | — | |
| 750PD7 | -15 ila 200 psi (-1 ila 14 bar) | 4X | 316 SS | — | |
| 750PD27 | -15 ila 300 psi (-1 ila 20 bar) | 4X | 316 SS | — | |
| Model | Referans Belirsizliği4 | Toplam Belirsizlik 1 yıl (15-35°C) |
Toplam Belirsizlik 1 yıl1 |
Toplam Belirsizlik 6 ay (15-35°C) |
Toplam Belirsizlik 6 ay1 |
| 750PD2 | ±%0,05 | ±%0,1 | ±%0,15 | ±%0,075 | ±%0,125 |
| 750PD3 | ±%0,03 | ±%0,06 | ±%0,07 | ±%0,05 | ±%0,06 |
| 750PD10 | ±%0,025 | ±%0,05 | ±%0,07 | ±%0,04 | ±%0,06 |
| 750PD4 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750PD5 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750PD50 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750PD6 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750PD7 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| 750PD27 | ±%0,0175 | ±%0,035 | ±%0,045 | ±%0,03 | ±%0,04 |
| Referans Modül Özellikleri | |||||
| Model | Parametre / Aralık | Patlama Skoru6 | Yüksek Taraf Ortamı2 | Alçak Taraf Ortamı2 | |
| 750R045 | 0 ila 15 psi (0 ila 1 bar) | 3X | Kuru Hava | Kuru Hava | |
| 750R065 | 0 ila 100 psi (0 ila 7 bar) | 4X | 316 SS | — | |
| 750R27 | 0 ila 300 psi (0 ila 20 bar) | 4X | 316 SS | — | |
| 750R07 | 0 ila 500 psi (0 ila 35 bar) | 4X | 316 SS | — | |
| 750R085 | 0 ila 1000 psi (0 ila 70 bar) | 3X | 316 SS | — | |
| 750R29 | 0 ila 3000 psi (0 ila 200 bar) | 3X | 316 SS | — | |
| 750R30 | 0 ila 5000 psi (0 ila 340 bar) | 3X | 316 SS | — | |
| 750R315 | 0 ila 10000 psi (0 ila 700 bar) | 2X | 316 SS | — | |
| 750RD5 | -15 ila 30 psi (-1 ila 2 bar) | 4X | Kuru Hava | — | |
| 750RD65 | -12 ila 100 psi (-1 ila 7 bar) | 4X | 316 SS | — | |
| 750RD27 | -12 ila 300 psi (-0,8 ila 20 bar) | 4X | 316 SS | — | |
| Model | Referans Belirsizliği4 | Toplam Belirsizlik 1 yıl (15-35°C) |
Toplam Belirsizlik 1 yıl1 |
Toplam Belirsizlik 6 ay (15-35°C) |
Toplam Belirsizlik 6 ay1 |
| 750R045 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750R065 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750R27 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750R07 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750R085 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750R29 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750R30 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750R315 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750RD5 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750RD65 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 750RD27 | ±%0,01 FS | ±%0,02 FS | ±%0,04 FS | ±%0,015 FS | ±%0,035 FS |
| 1. Toplam belirsizlik, 0°C - +50°C sıcaklık aralığı için tam açıklığın %, bir yıl aralıkla. Toplam belirsizlik, -10°C - 0°C sıcaklık aralığı için tam açıklığın %1,0'ı, bir yıl aralıkla. -10°C - 0°C aralığı için 6 aylık özellik yoktur 2. "Aşındırıcı olmayan gazlar" uyumlu ortam olarak kuru hava veya aşındırıcı olmayan gazı belirtir. "316 SS Paslanmaz Çelik" Tip 316 Paslanmaz Çelik ile uyumlu ortamı belirtir. 3. Aksi belirtilmediği sürece Tam Açıklık % Özellikleri. 4. Referans Belirsizliği 24 saat boyunca bırakılan verilerin biçiminde özelliktir. 5. Referans sınıfı modüller sabit çözünürlük ürünleriyle (717, 718, 719 serileri, 725 ve 726) birlikte kullanıldığında kalibratörler genel doğruluk özelliklerine ±1 sayı ekler. 6. Patlama skoru özelliği derecelendirilen patlama basıncı için modülün çarpanı çarpı tam ölçeğini ifade eder. |
|||||
