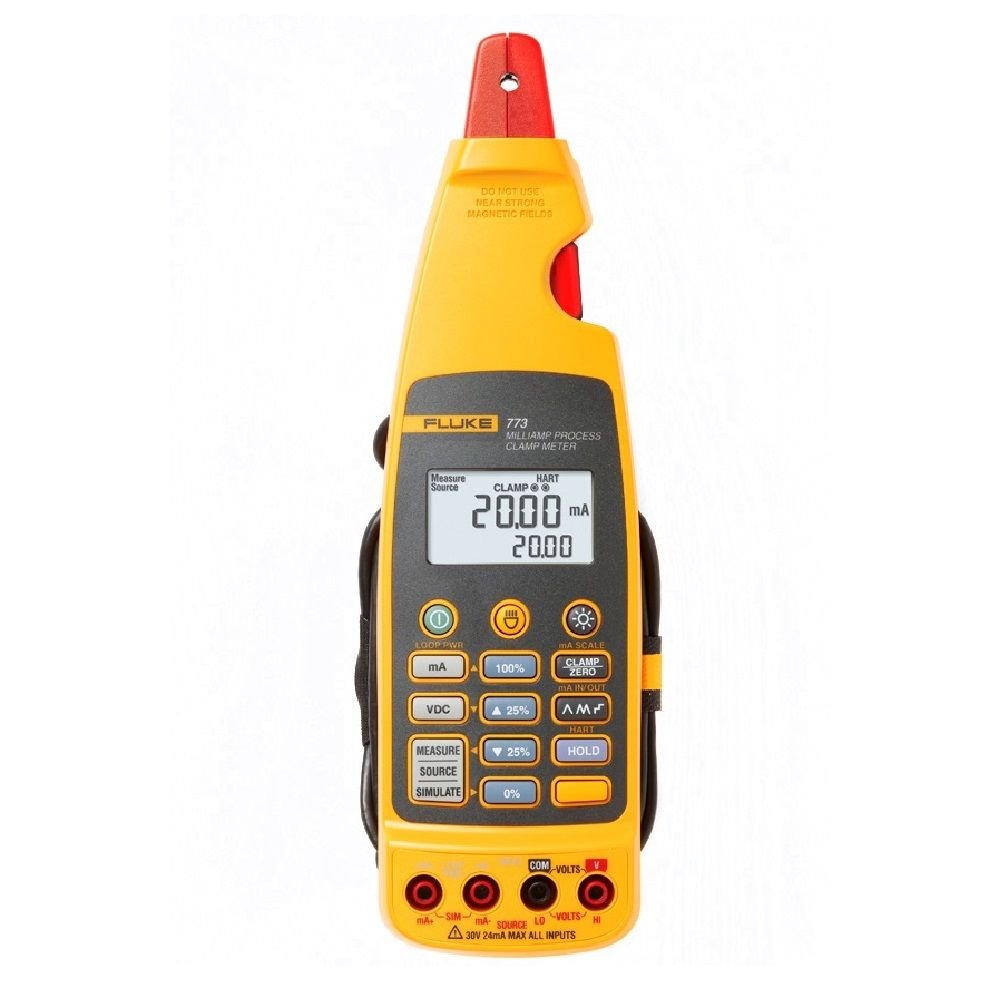

Fluke 773 Miliamper Proses Pens Metre
Temel özellikler
772 ve 773, son derece yaygın kullanılan 771 mA Pens Metrenin özelliklerini geliştirmektedir. Şimdi tek yapmanız gereken, en çok hangi modelle zaman kazanabileceğinizi belirlemek.
Fluke 771, 772 ve 773 şu özelliklere sahiptir:
· Sınıfının en iyisi %0,2 doğruluk
· 0,01 mA çözünürlük ve hassasiyet
· 4mA - 20mA sinyalleri "devreyi kesmeden" ölçebilirsiniz
· PLC ve kontrol sistemi analog I/O için mA sinyallerini ölçebilirsiniz
· İkili arka aydınlatmalı ekran mA ölçümünü ve 4 - 20 mA açıklığı yüzdesini gösterir
· Ölçüm Spot Işığı karanlık muhafazalarda görülmesi zor kabloları aydınlatır
· Dar alanlarda ölçüm için uzatma kablolu sökülebilir pens
· 99,9 mA aralık ile daha eski kontrol sistemlerinde 10 - 50 mA sinyalleri ölçebilirsiniz
· Uzaktan test için 4 - 20 mA çıkışı otomatik olarak değiştirebilirsiniz
· Güç tasarrufu özellikleri, otomatik kapanma, zaman ayarlı arkadan aydınlatma pil ömrünü uzatır
· Tutma fonksiyonu değişen ölçümleri yakalar ve görüntüler
772 ve 773 şu ek özelliklere sahiptir:
· 4 - 20 mA sinyalleri devre içi ölçüm özelliğiyle ölçebilirsiniz
· Vericilere güç vermek ve test etmek için 24 V devre gücü ile eşzamanlı devre içi mA ölçümü
· Kontrol sistemi I/O veya I/P testleri için 4 - 20 mA sinyallerin kaynağını belirleyebilirsiniz
· mA çıkışı doğrusal rampa veya %25 kademeli çıkış
· Uzaktan test için 4 - 20 mA çıkışı otomatik olarak değiştirebilirsiniz
Yalnızca 773 şu özelliklere sahiptir:
· 24 V güç kaynaklarını veya gerilim I/O sinyallerini doğrulamak için DC gerilim ölçümü
· 1 - 5 V veya 0 - 10 V sinyalleri kabul eden giriş cihazlarını test etmek için DC gerilim kaynağını belirleyebilirsiniz
· Ölçekli mA çıkışı, mA pens metresiyle ölçülen 4 - 20 mA sinyale karşılık gelen sürekli bir mA sinyali sağlar
o Devreyi kesmeden bir başka kayıt cihazına miliamper sinyal kaydını mümkün kılar
o Çıkış mA sinyali DMM veya bir başka cihaza 4-20 mA sinyalin devreyi kesmeden kaydedilebilmesine olanak sağlar
· mA giriş/çıkış: mA sinyalini pens metreyle ölçerken, aynı anda mA sinyalinin kaynağını belirleyebilirsiniz
o Bir cihaza mA giriş sinyali uygulayabilir ve bunun, valf veya mA yalıtkanları gibi cihazlar üzerindeki 4 - 20 mA çıkışını ölçebilirsiniz
· Gerilim çıkışı doğrusal rampa veya %25 kademeli çıkış
o Uzaktan test amacıyla gerilim çıkışını otomatik olarak değiştirebilirsiniz
Aşağıda modeller ve özellikleri hakkında genel bilgiler bulunmaktadır:
77X modelleri arasındaki farklar nelerdir?
|
Fluke-771 |
Fluke-772 |
Fluke-773 |
|
|
Temassızlık mA devre ölçümü |
Entegre mA devre arıza tespiti |
Gelişmiş proses arıza tespiti |
|
|
mA ölçümü, ağız |
X |
X |
X |
|
mA ölçümü, devre içi |
X |
X |
|
|
Devre gücü |
X |
X |
|
|
mA kaynak |
X |
X |
|
|
DCV ölçümü |
X |
||
|
DCV kaynağı |
X |
||
|
mA ölçekli çıkış |
X |
||
|
mA giriş/çıkış |
X |
Ürün İncelemesi: Fluke 773 Miliamper Proses Pens Metreler
Daha fazla zaman mı gerekiyor?
4-20 mA sinyal ölçümlerinde devreyi kesmeyin ve zaman kazanın.
Zaman mı harcıyorsunuz?
- Kabloyu çıkarıp devreyi keserek mA ölçümleri alma
- Devre yalıtımı için kontrol odasını arama
- Konsol üzerinde analog giriş/çıkış test etme
- Cihazlarda mA giriş ve çıkışlarıyla arıza tespiti yapma
- Aralıklı veya değişken 4-20 mA devrelerini düzeltme
- Ekstra araç almak için atölyeye geri dönme
Yoğun tempoda daha fazla zamana ihtiyacınız varsa Fluke 77X mA Pens Metreleri deneyin. Zaman harcadığınız gereksiz faaliyetleri engelleyerek zaman ve paradan tasarruf sağlamak üzere tasarlanmışlardır. Artık 4-20 mA devrelerde devreyi kesmeden veya sistemi kapatmadan arıza tespiti ve onarım yapabilirsiniz.
Aşağıda 77X Pens Metrelerinden faydalanabileceğiniz yöntemlerden birkaçını bulabilirsiniz:
| Milliamper Pens Özellikleri | Uygulama | Zaman ve paradan nasıl tasarruf sağlar |
| PLC ve kontrol sistemi analog I/O için mA sinyallerini devreyi kesmeden ölçebilirsiniz. (771, 772 ve 773) | Düşük seviye dc akımın ölçer | Proses göstergelerini gerçek fiziksel değerlerle ilişkilendirebilirsiniz |
| Vericilerden gelen çıkış sinyallerini devreyi kesmeden ölçebilirsiniz (771, 772 ve 773) | Proses ve otomasyon ekipmanlarında devreyi kesmeden bakım ve arıza tespiti yapabilirsiniz | Proseste kesinti olmaz |
| Uzatma kablolu çıkarılabilir pens (771, 772 ve 773) | Dar alanlarda ölçüm | Zorlu koşullarda ölçümü mümkün kılar |
| Devredeki mA sinyallerinin kaynağını belirleyebilir, simüle edebilir ve ölçebilirsiniz (devreyi keserek) (772 ve 773) | Temassızlık ölçümlerini onaylayabilirsiniz. Arıza tespiti için sıradaki araç elinizin altındadır (kaynak simüle etme) | Temassızlık ölçümü ile kötü sinyal bulunmasının ardından arıza tespiti için kalibrasyon cihazı almak için atölyeye dönme gereksinimini ortadan kaldırır |
| VDC kaynağını belirleyebilir ve ölçebilirsiniz (yalnızca 773) | Gerilim giriş ve çıkış cihazlarında arıza tespiti yapabilirsiniz. | 24V devre gücünün olup olmadığın ölçebilirsiniz. 1 - 5 veya 0 - 10V proses sinyallerini ölçebilirsiniz. Grafik kaydedicileri test edebilirsiniz |
| 4 - 20 mA giriş/çıkış (yalnızca 773) | Çift kanal mA kaynağı ve arıza tespiti için ölçüm | 4 - 20 mA sinyallerin valflere ve sinyal düzelticilere göre kaynağını belirleyebilir ve 4 - 20 mA konumlandırma çıkış sinyallerini eşzamanlı olarak ölçebilirsiniz. |
| 4 - 20 mA ölçekli çıkış (yalnızca 773) | Ölçekli mA çıkış, ölçülen mA değerlerini ifade eden bir mA sinyal çıkışı sağlar | Kayıt DMM bağlayarak devreyi kesmeden mA sinyalini kaydedebilirsiniz |
| Devre güç kaynağı (772 ve 773) | Vericiye güç verebilirsiniz | Kurulu 24V devre güç kaynağının testinin yerine kullanabilirsiniz. Verici için güç sağlayabilir ve arıza tespiti için mA çıkış sinyalini ölçebilirsiniz. |
| İkili arka aydınlatmalı ekran mA ölçümünü ve 4 - 20 mA açıklığı yüzdesini gösterir (771, 772 ve 773) | Net ölçüm sunumu | Hızlı ölçüm değerlendirmelerini mümkün kılar |
| Ölçüm Spot Işığı (771, 772 ve 773) | Karanlık muhafazalarda görülmesi zor kabloları aydınlatır | Ölçüm prosesi daha kolay ve hızlıdır |
| 99,9 mA aralığına kadar temassızlık ölçümü yapabilirsiniz (771, 772 ve 773) | Geniş ölçüm aralığı | Daha eski kontrol sistemlerinde 10 - 50 mA sinyalleri ölçer |
| Otomatik kapanma (771, 772 ve 773) | 15 dakika ve 2 dakika içinde arka aydınlatma ve spot ışığı kapatma | Pil ömründen tasarruf sağlar |
Özellikler: Fluke 773 Miliamper Proses Pens Metreler
çevresel özellikler |
|
| Ölçülebilir iletken çapı | 0,177 veya 4,5 mm maks. |
| Çalışma sıcaklığı | -10 ila 50ºC |
| Depolama sıcaklığı | -25 ila 60ºC |
| Çalışma Nemi | <% 90 @ <30ºC, <% 75 @ 30 ile 55ºC |
| Çalışma Yüksekliği | 0 ile 2000 m |
| IP derecelendirme | IP 40 |
| Size | 44 x 70 x 246 mm (2 7/8 x 5 ¾ x 11 5/8 inç) |
| Ağırlık | 410 g (14,4 oz) |
| Titreşim | Rasgele 2 g, 5 ila 500 Hz |
| Şok | 1 metre düşme testi (çene hariç) |
| EMI / RFI | EN61326-1'i karşılar Not: JAW ile akım ölçümü için, 1V / m'den 3V / m'ye kadar EMC alan güçleri için spesifikasyona 1mA ekleyin . |
| Sıcaklık katsayısı | % 0.01ºC (<18ºC veya> 28ºC) |
| Güç, pil ömrü | (4) AA 1,5 V Alkalin, IEC LR6, mA kaynağında 12 saat, 500 ohm'a |
| Garanti | Elektronik için üç yıl kablo ve kelepçe montajı için bir yıl |
Fonksiyonel özellikler |
|
| mA ölçümü (Kelepçe ile ölçülmüştür) 771/772/773 |
Çözünürlük ve Aralık: 0 ila 20,99 mA Doğruluk:% 0,2 + 5 sayım Çözünürlük ve Aralık: 21,0 mA ila 100,0 mA Doğruluk:% 1 + 5 sayım |
| mA ölçümü (Test jaklarıyla seri olarak ölçülmüştür) 772/773 |
Çözünürlük ve Aralık: 0 ila 24,00 mA Doğruluk:% 0,2 + 2 sayı |
| mA kaynağı (Maksimum mA Sürücü: 24 mA ila 1.000 ohm) |
Çözünürlük ve Aralık: 0 ila 24,00 mA Doğruluk:% 0,2 + 2 sayı |
| mA simülasyonu (Maksimum voltaj 50 V dc) |
Çözünürlük ve Aralık: 0 ila 24,00 mA |
| Gerilim kaynağı (2 mA maksimum sürücü akımı) | Çözünürlük ve Aralık: 0 - 10,00 V dc Doğruluk:% 0,2 + 2 sayı |
| Mesaurus voltajı | Çözünürlük ve Aralık: 0 - 30,00 V dc Doğruluk:% 0,2 + 2 sayı |
