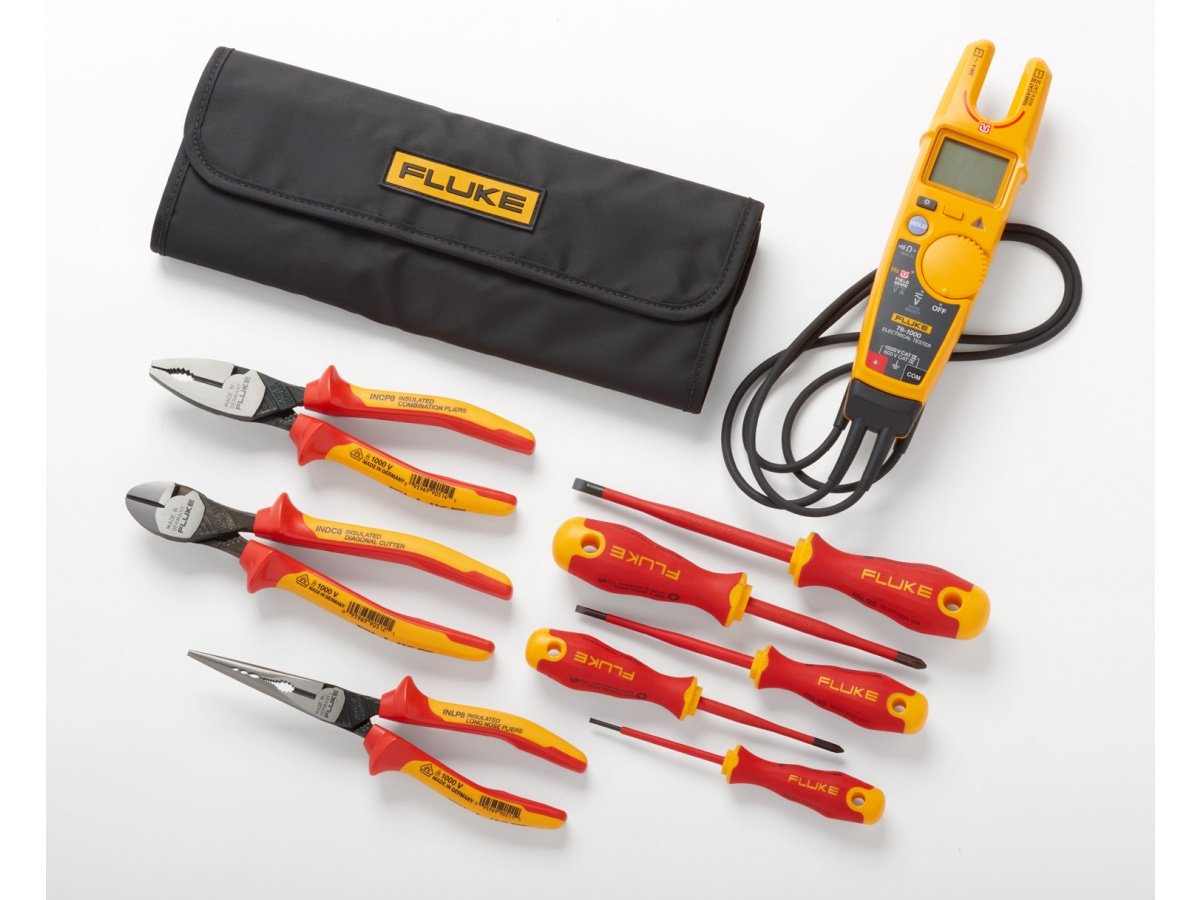

Fluke IBT6K Fluke T6-1000 Elektrik Test Cihazı + Yalıtımlı El Araçları Başlangıç Seti
Ana Özellikler
· T6: voltajı ve akımı aynı anda ölçün
· T6: test uçları olmadan 1000 V AC'ye kadar ölçün
· İzoleli aletler: 1000 V AC, 1500 V DC sertifikalı
· Yalıtımlı aletler: ergonomik 8 parçalı set, katlanabilir keseli
Ürüne genel bakış: Fluke T6-1000 Elektrik Test Cihazı artı yalıtımlı el aletleri başlangıç kiti
Fluke'un entegre FieldSense ™ teknolojisine sahip T6-1000 Elektrikli Test Cihazı, test uçlarına ihtiyaç duymadan gerilim seviyesini görmek için açık çatalı bir iletkenin üzerinde kaydırarak hızlı ve kolay bir şekilde ölçümler almanızı sağlar. en sık kullanılan tornavidalar, pense ve kesiciler. Üç boyutta yarıklı tornavida. 1 ve 2 numaralı yıldız tornavidalar. Uzun burunlu pense, ağır hizmet tipi çapraz kesiciler ve ağır hizmet tipi yan hakem kombinasyon pensesi. Tamamı sertleştirilmiş, Alman krom-molibden-vanadyum (CMV) çeliğinden dövülmüş. Hepsi 1000 volt AC ve 1500V DC sertifikalıdır. Hepsi sınırlı bir ömür boyu garantiyle .
* Gerilim ölçümü, çoğu uygulamada kullanıcı tarafından sağlanan, toprağa giden kapasitif yol gerektirir. Bazı durumlarda test ucu ile toprak bağlantısı gerekli olabilir.
Fluke T6-1000 Elektrik Test Cihazı
- Test uçları olmadan açık çatal üzerinden 1000 V ac'ye kadar voltaj ölçün
- Kapakları açmaya veya tel somunları çıkarmaya gerek yok
- Eşzamanlı olarak voltaj ve akımı ölçün
- 17,8 mm açık çatal, sektördeki en geniş çataldır; 4/0 tellerde (120 mm2) 200 A'ya kadar ölçün
- Basit tespitin ötesine geçin. Test uçları olmadan ac voltaj ve akım değerlerini ölçün.
Oluklu tornavidalar
- Üç farklı bıçak formu
- Üç kol uzunluğu
Phillips tornavidalar
- # 1 ve # 2 ipuçları
- İki tutamak uzunluğu
Yan kesicili ve kavrama bölgeli uzun burunlu pense
- Benzersiz frezelenmiş dalga modeli kavrama bölgeleri
- Kaymayan üstün kavrama özelliğine sahip yuvarlak nesneleri çekmek için 4 kavrama noktası
- Düz, yarım yuvarlak, uzun ve ince tırtıklı çeneler, özel profilli
- Tel kesme için yan kesme kenarı
Ağır hizmet tipi, yüksek kaldıraçlı çapraz kesici
- Çelik ve piyano teli dahil sert malzemeleri keser
- Güç bağlantısı ve hassas kesme kenarları
Ağır Hizmet Tipi Kombine Penseler
- Agresif tırtıklı çeneler ve 4 noktalı kavrama deliği ile güvenli tutuş
- Dar alanlarda kablolara daha iyi erişim için ince şekil
- Güçlü kavrama çenesi, diğer tasarımlardan% 20 daha hafif
Özellikler: Fluke T6-1000 Elektrik Test Cihazı artı yalıtımlı el aletleri başlangıç kiti
T6-1000 Özellikleri:
| Fonksiyon | Test uçları gerektirir | Aralık | çözüm | Doğruluk 1 |
|---|---|---|---|---|
| FieldSense ac voltajı |
Hayır | 1000 V | 1 V | ± (% 3 + 3 sayım) 45 Hz - 66 Hz [2] [3] |
| FieldSense ac akımı |
Hayır | 200.0 A | 0.1 A | ± (% 3 + 3 sayım) 45 Hz - 66 Hz |
| FieldSense frekansı (Hz) | Hayır | 45 Hz - 66 Hz | 1 Hz | ± (% 1 + 2 sayım) [3] |
| AC volt | Evet | 1000 V | 1 V | ± (% 1,5 + 2 sayım) 45 Hz - 66 Hz |
| Volt dc | Evet | 1000 V | 1 V | ± (% 1 + 2 sayım) |
| Direnç | Evet | 2000 Ω | 1 Ω | ± (% 1 + 2 sayım) |
| Evet | 20,00 kΩ | 0.01 kΩ | ||
| Evet | 100.0 kΩ | 0.1 kΩ | ||
|
Doğruluk 1 : ± ([okuma yüzdesi] + [en önemsiz basamak sayısı]). Doğruluk,% 90 bağıl nem ile 18 ° C ila 28 ° C (64 ° F ila 82 ° F) arasında kalibrasyondan sonra 1 yıl süreyle belirtilir. AC dönüşümleri ac-kuplajlıdır, RMS yanıt verir. Doğruluk 2 : Harici toprak bağlantısı olmadan% 3 ekleyin. Yalıtımlı eldiven giyen, yalıtımlı bir merdiven üzerinde duran veya başka bir şekilde topraktan yalıtılmış kullanıcı için harici toprak bağlantısı gereklidir. Doğruluk 3 : FieldSense, 16 V ile% 100 aralığında belirlenir. |
||||
| Kalibrasyon | 1 yıllık kalibrasyon döngüsü | |||
| Boyutlar | 61 mm x 259 mm x 43 mm | |||
| Ağırlık | 0,35 kg (0,78 lb) | |||
| Çatal açma | 17,8 mm | |||
| Pil Tipi Ömrü | 2x AA (IEC LR6) 360 saat sürekli, tipik olarak FieldSense işlevi kullanıldığında 200 saattir |
|||
| Tornavida Tipi | Bıçak uzunluğu (inç mm ) |
Sap uzunluğu (inç mm ) |
Sap genişliği (inç mm ) |
Bıçak şekli çapı (inç mm ) |
|---|---|---|---|---|
 Yuva |
3 75 |
3-3 / 8 86 |
1 25 |
3/32 2.55 |
| Yuva |
4 100 |
3-11 / 16 94 |
1 5/16 30 |
5/32 4.0 |
| Yuva |
5 125 |
4-3 / 16 106 |
1 7/16 36 |
1/4 6.0 |
 Phillips 1. |
3 80 |
3-11 / 16 94 |
1 3/16 30 |
7/32 5 |
| Phillips 2. |
4 100 |
4-3 / 16 106 |
1 7/16 36 |
1/4 6 |
| Pens Tipi | Nominal Uzunluk (inç) | Nominal Uzunluk (mm) |
|---|---|---|
| Uzun burun | 8 | 200 |
| Çapraz Kesiciler | 8 | 200 |
| Lineman Kombinasyon Pensesi | 8 | 200 |
Garanti
Fluke Yalıtımlı El Aleti Ömür Boyu Sınırlı Garanti
Her Fluke Yalıtımlı El Aleti, kullanım ömrü boyunca malzeme ve işçilik kusurlarından ari olacaktır. Burada kullanıldığı şekliyle "ömür", Fluke'un ürünü üretmeyi bırakmasından sonraki yedi yıl olarak tanımlanır, ancak garanti süresi satın alma tarihinden itibaren en az on beş yıl olacaktır. Bu garanti, mekanik bileşenlerin ihmal, yanlış kullanım, kontaminasyon, değişiklik, kaza veya anormal çalıştırma veya kullanım koşulları, hasar veya normal aşınma ve yıpranmasından kaynaklanan hasarları kapsamaz. Bu garanti yalnızca orijinal alıcıyı kapsar ve devredilemez.
Fluke Yalıtımlı El Aletlerinin kullanım ve hizmet içi bakımı için öneriler
Aşağıdakiler, Fluke Yalıtımlı El Aletlerinin bakımı, muayenesi, yeniden testi ve kullanımı ile ilgili kılavuzdur.
Uyarı - elektrik çarpmasını veya kişisel yaralanmayı önlemek için:
- Parmaklarınızı aletin parmak korumalarının arkasında tutun. İletken parçalara asla dokunmayın.
- Daima onaylı göz koruması takın.
- Islak veya nemli yerlerde kullanmayın. Alet temiz ve kuru olmadıkça kullanmayın.
- Alet yalıtımına hasara neden olabilecek aşırı kuvvet veya baskı uygulamayın. Örnekler arasında, yalıtımlı yüzeylerin, torku veya kaldıracı artırmak için pense veya anahtarlar gibi diğer aletlerle gözetlemek veya sıkıştırmak için bir dayanak noktası olarak kullanılması veya yalıtımlı alet saplarının tutulması yer alır.
Alet belirtilmeyen bir şekilde kullanılırsa, koruma bozulabilir.
Depolama
İzolasyonlu el aletleri, depolama veya nakliye nedeniyle izolasyona zarar verme riskini en aza indirmek için uygun şekilde saklanmalıdır. Bu yalıtımlı el aletleri, mekanik hasarı veya yalıtımsız aletlerle karışıklığı önlemek için diğer aletlerden ayrı saklanmalıdır. Ayrıca, bu yalıtılmış el aletlerinin aşırı sıcak yüzeylerle (örneğin buhar boruları) teması veya aşırı UV radyasyonuna maruz kalması önlenmelidir.
Kullanmadan önce muayene
Kullanımdan önce, her bir İzoleli El Aleti kullanıcı tarafından görsel olarak incelenmelidir. İzole edilmiş el aletinin güvenliğiyle ilgili herhangi bir şüphe varsa, yetkili bir kişi tarafından incelemeye tabi tutulmalı ve gerekirse uygunluğunun belirlenmesi için yeniden test edilmeli veya daha fazla kullanımı önlemek için imha edilmelidir.
Sıcaklık
İzoleli El Aletleri yalnızca –20 ° C ile +70 ° C arasında ve "C” ile işaretli aletler için –40 ° C ile +70 ° C arasında olan ortamlarda kullanılmalıdır.
Periyodik muayene ve elektriksel yeniden test
Yalıtımlı El Aletinin daha fazla servis için uygunluğunun belirlenmesi için uygun şekilde eğitilmiş bir kişi tarafından yıllık görsel muayene yapılması önerilir. Ulusal yönetmelik tarafından bir elektriksel yeniden test gerekliyse veya görsel incelemeden sonra şüphe olması durumunda, yalıtılmış el aletleri için IEC 60900'ün uygulanabilir dielektrik testi yapılmalıdır.
