Fluke Networks MS2-KIT MicroScanner - Kablo Doğrulayıcı Profesyonel Set - 2772451
Ana Özellikler
· Devrimsel Arayüz - Grafiksel kablo haritası, uzunluk, kablo kimliği ve tek ekranda görüntülenen hataya olan mesafe
· Multimedya Desteği – RJ11, RJ45, Coax dahil olmak üzere tüm yaygın medya türlerini adaptör gerektirmeden test eder
· IntelliTone Tonlama - IntelliTone dijital ve analog tonlama ile neredeyse tüm kablo veya tel çiftlerini izleyin
· VDV Hizmet Algılama – 10/100/1000 Ethernet, POTS ve PoE dahil olmak üzere günümüzün medya hizmetlerini doğrular
· Sağlam Muhafaza - Entegre kauçuk kılıf tutuşu artırır ve en zorlu işler için yeterince dayanıklı olmasını sağlar
· Büyük Boy Ekran - Büyük, arkadan aydınlatmalı LCD, parlak güneş ışığında veya karanlık bir dolapta sonuçların kristal netliğinde olmasını sağlar

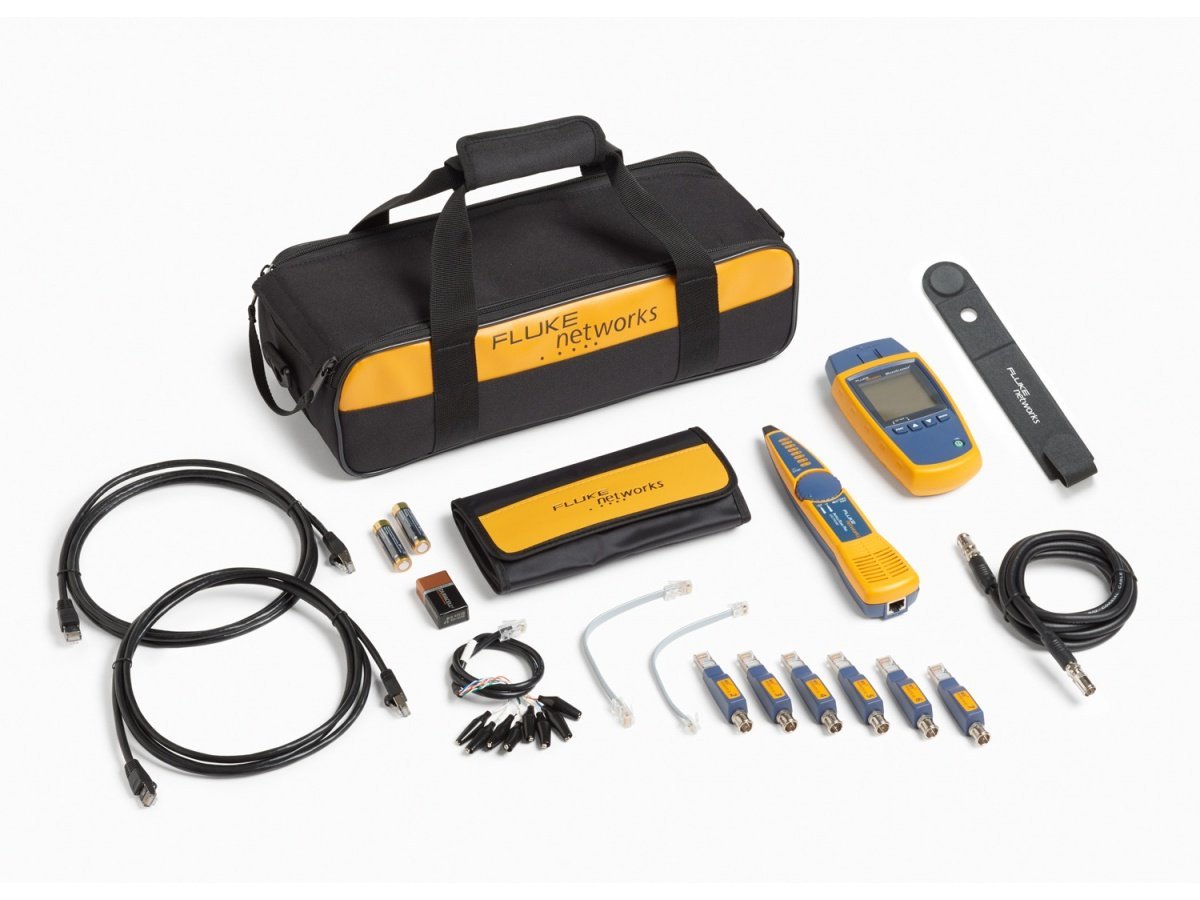

Ürüne genel bakış: Fluke Networks MicroScanner™ Kablo Doğrulayıcı Kiti
MicroScanner2 Kablo Doğrulayıcı, grafiksel kablo haritası, çift uzunlukları, arızaya olan mesafe ve uzak uç cihazı görüntüleyerek yaygın hataların bulunmasına yardımcı olur. Dört farklı test modundan sonuçlar alarak ve hepsini aynı anda görüntüleyerek başlar - grafiksel kablo haritası, çift uzunlukları, arızaya olan mesafe, kablo kimliği ve uzak uç cihaz. Dahası, entegre RJ11, RJ45 ve koaksiyel test bağlantı noktaları, garip adaptörlere gerek kalmadan neredeyse her tür düşük voltajlı kablo testini destekler. Sonuç, azaltılmış test süresi ve teknisyen hatasıdır. Bu, yüksek kaliteli kurulumları daha verimli hale getirir ve sorun gidermeyi kolaylaştırır.
Özellikler: Fluke Networks MicroScanner™ Kablo Doğrulayıcı Kiti
Teknik özellikler, aksi belirtilmedikçe 23 °C'de (73 °F) geçerlidir.
| Çevresel özellikler | |
| Çalışma sıcaklığı | 32 °F ila 113 °F (0 °C ila 45 °C) |
| Depolama sıcaklığı | -4 °F ila +140 °F (-20 °C ila +60 °C) |
| Çalışma bağıl nemi (yoğuşmasız % bağıl nem) | % 90 (50 ° F ila 95 ° F 10 ° C ila 35 ° C) % 75 (95 ° F ila 113 ° F 35 ° C ila 45 ° C) |
| Şok ve titreşim | Rastgele, 2 g, 5 Hz-500 Hz (Sınıf 2) kablo haritası adaptörü takılı ve takılı değilken 1 m düşme testi |
| Emniyet | IEC 61010-1 3. Baskı |
| Rakım | 4.000 m; Depolama: 12.000 m |
| EMC | IEC 61326-1 |
| Genel Özellikler | |
| Test konnektörleri | Korumalı 8 pimli modüler jak, 8 pimli modüler (RJ45) ve 4 pimli modüler (RJ11) fişleri kabul eder. MicroScanner 2 : Koaksiyel kablo için F-bağlayıcı. |
| Güç | Pil tipi: 2 AA (NEDA 15A, IEC LR6) alkalin pil Pil ömrü: 20 saat tipik kullanım Diğer uyumlu pil türleri: 2 AA foto lityum, NIMH, NICAD |
| Boyutlar ve ağırlık (piller takılı ve kablo haritası adaptörü takılıyken) | 3 inç x 6,4 inç x 1,4 inç (7,6 cm x 16,3 cm x 3,6 cm) MicroScanner 2 : 10,6 oz (300 g) |
| Görüntüle | Arkadan aydınlatmalı tek renkli LCD |
| Test modları | |
| Kablo testi | Uzunluğu ölçer, kablo haritasını doğrular, uzak kimlik belirleyicileri tanımlar ve Ethernet bağlantı noktalarını algılar. MicroScanner PoE, kablonun direnci 12,5 Ω'dan fazla olduğunda da YÜKSEK Ω gösterir. Sonuçları tek ekranda görüntüler. |
| ton | Intellitone™ ve normal analog tonlama sinyalleri üretir |
| PoE | MicroScanner 2 : 802.3af uyumlu PoE (Ethernet üzerinden Güç) aygıtlarının varlığını ister ve algılar |
| Performans özellikleri | |
| Test edilen kablo türleri | Bükümlü çift: UTP, FTP, SSTP Koaksiyel (MicroScanner 2 ): 75 Ω, 50 Ω, 93 Ω |
| uzunluk testi | Menzil: 460 m (1500 ft) Çözünürlük: 0,3 m (1 ft) Tipik doğruluk: ±% 4 veya 0,6 m (2 ft) hangisi daha büyükse. NVP belirsizliği ek bir hatadır. Kalibrasyon: Bükümlü çift ve koaksiyel için kullanıcı tarafından ayarlanabilen NVP (MicroScanner 2 ). Bilinen kablo uzunluğu ile gerçek NVP'yi belirleyebilir. |
| Kablo haritası testi | Tek kablo hatalarını, kısa devreleri, yanlış kabloları, bölünmüş çiftleri ve yedi adede kadar uzak uç adaptör kimliğini algılar. Kablo haritası, hataların yaklaşık konumunu görsel olarak göstermek için orantılı uzunlukta çizilir. |
| Ethernet bağlantı noktası algılama | MicroScanner 2 : 10 Mb/sn, 100 Mb/sn ve 1 Gb/sn hızlarda 802.3 Ethernet bağlantı noktalarının reklamı yapılan hızını algılar. |
| ton üreteci | Fluke Networks dijital IntelliTone™ probu ile tonlama ve kablo eşleştirmeyi destekler. Tipik analog problarla uyumlu dört ton üretir. SmartTone™ özelliği, IntelliTone veya analog prob kullanırken demetler halindeki kabloların pozitif olarak tanımlanmasını sağlar. |
