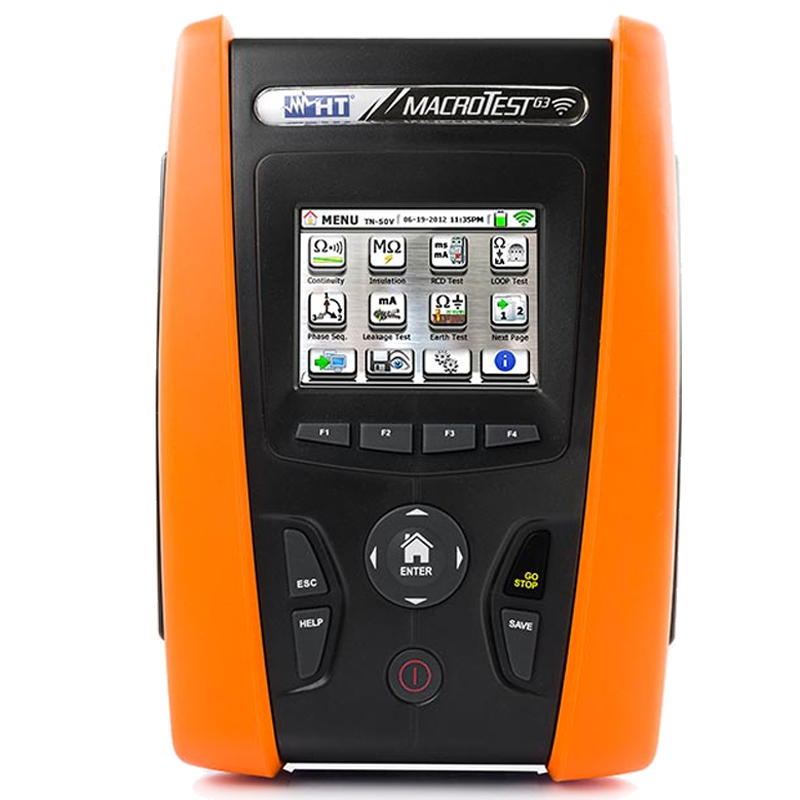

HT-ITALIA G3 ENERJI ANALIZÖRÜ + ÇOK FONKSİYONLU TESİSAT TEST CİHAZI
Macrotest G3 Özel ve Endüstriyel elektrik tesisatlarının IEC/EN61557-1’ye göre elektriksel güvenliğini kontrol etmek için üretilmiş Profesyonel bir Çok Fonksiyonlu Test Cihazıdır. IEC/EN61557-1
- Tüm elektriksel güvenlik verileri IEC/EN61557-1 standardına göre doğrulanır.
- Termik Manyetik korumalar sigortalar ve kablo boyutları için profesyonel çevrim doğrulaması
- TT,TN ve IT sistemlerde VoltAmMetric metodu ile 2 ve 3 uçlu Toprak Direnci ölçümü, opsiyonel T2100 Klampmetre ile kazıksız toprak direnci ölçümü ve özgül direnç ölçümü
- Monofaze sistemlerde güç parametreleri ölçümü (V,A, W, VAR, VA, PF)
- 1A’e kadar A, AC, B tipi kaçak akım rölelerinin testi, ayrıca opsiyonel RCDX10 klampı ile 10A’e arttırılabilir. Measurement of insulation resistance.
- Koruma iletkenlerinin sürekliliğinin ölçümü
- Faz sırası doğrulaması ve kaçak akım ölçümü
MacrotestG3 devrim niteliğinde bir cihazdır. Kapasitif dokunmatik ekranı sayesinde cihazı kullanmak komple bir yöntem haline gelmiştir. MacrotestG3 doğru ölçüm alabilmek için renkli ekranında size tüm olası değişiklileri gösterir; göreviniz sadece neyi ölçmek istiyorsanız ona dokunmaktır: sonra işi Macrotest G3’ün micro-processor’üne bırakın.
Cihaz elektriksel sistemlerde ihtiyaç duyulan tüm güvenlik verilerine uygundur: 1A’e kadar A,AC tipte kaçak akım rölelerine ve tip B; izolasyon, süreklilik, toprak direnci testleri (Ayrıca opsiyonel T2100 opsiyonel klampı ile de kazıksız ölçüm alabilir).
Özel programlanmış dokunmatik ekranlı sistemi ile bu ürün, güç kesintilerinitrip akımlarını B,C,D tipi Termik Manyetik şalterleri ve gG ile aM tipi sigortaları test edebilir! Cihaz kaçak akım ölçümü, cosphi, güç ve harmonik ölçümleri, Çevrim ve Hat empedanslarının ölçümü ve Opsiyonel IMP57 aksesuarını kullanarak TN sistemlerde olası kısa devre akımlarının hesaplanmasını 0.1mOhm gibi çok yüksek bir çözünürlükte yapabilmesine ek olarak harici probları ile kullanılarak hava sıcaklığı/nem, lux gibi çevresel parametrelerin ölçümünü de yapabilir . Son teknoloji ile donatılmış ölçüm yeteneği ile her güvenlik testinin sonunda gerekliliklere göre Geçti-Kaldı gösterir.
Teknik Özellikler:
| True RMS | |
| 50, 100, 250, 500, 1000VDC İzolasyon Testi | |
| 200mA’lik koruma iletkeni sürekliliği testi | |
| 1A’e kadar B, A, AC tipinde Standard, Seçilebilir ve gecikmeli Kaçak Akım Rölelerinin Açma zamanları ve Açma akımlarının testi | |
| Opsiyonel Klambı ile 10A’e kadar B, A, AC tipinde Standard, Seçilebilir ve gecikmeli Kaçak Akım Rölelerinin Açma zamanları ve Açma akımlarının testi | RCDX10 opsiyonel aksesuarıyla |
| Kaçak akım rölesini attırmadan Çevrim Empedansı ve Toprak Direnci ölçümü | |
| voltammetric methodu ile toprak direnci ölçümü | |
| Klamp ile tek toprak elektrodun direnci | T2100 opsiyonel aksesuarıyka |
| 4 Uçlu Toprak Özgül Direnci Ölçümü | |
| Faz-Faz, Faz-Nötr, Faz-Toprak arası Çevrim ve Hat Empedansı ölçümü | |
| Yüksek Çözünürlükşü Faz-Faz, Faz-Nötr, Faz-Toprak arası Çevrim ve Hat Empedansı ölçümü | IMP57 Opsiyonel aksesuarıyla |
| Hattaki Voltaj düşümünün yüzdesel ölçümü | |
| Dokunma Voltajı | |
| Faz Sırası | |
| Optional Pens ile Kaçak akım Ölçümü | |
| Voltaj, Akım, Aktif, Reaktif, Görünür Güç ölçümü | (1) |
| Cosphi ve Güç Faktorü Ölçümü | (1) |
| THD ile birlikte 49. harmoniğe kadar Voltaj ve akım harmoniklerinin ölçümü | 25. |
| Koruma Kategorisi | CAT III 240V |
| Çevresel parameterlerin ölçümü (°C,°F, %RH, Lux) | |
| Uzaktan kumandalı prob ile test | PR400 |
| Ekran Yardımı | |
| Ölçülen datanın kaydı için dahili hafıza | |
| Pc bağlantısı için Optik/USB serial port | |
| HTANALYSIS Aplikasyonu için entegre WiFi bağlantısı | |
| SBoyut (BxGxY) (mm) | 222x162x57 |
| Gram cinsinden ağırlık (batarya dahil) | 1200 |
Standartlar:
CE MARK, CEI 64-8 612.6.2, 17th edition, CEI 64-8, CEI 64-8 612.3 .4 .5, CEI 64-8 612.6.1, CEI 64-8 612.6.3, EMC, 004/108/CE Directifi, LVD 2006/95/CE Directifi, DPR 462 del 22/10/2001, EN 61008, EN50522, IEC/EN 61010-1, IEC/EN6090-0, IEC/EN61557-1, IEC/EN61557-2, IEC/EN61557-3, IEC/EN61557-4, IEC/EN61557-5, IEC/EN61557-6, IEC/EN61557-7, VDE 0100, CEI 64-8 612.2, EMC: IEC/EN61326
