HT Italia HT7051, 5KV DC'ye kadar programlanabilir test voltajı ile profesyonel yalıtım direnci ölçümleri yapmak üzere tasarlanmıştır ve ayrıca endüstriyel LV ortamları için uygulamalara izin veren 10Tohm'a kadar geniş bir ölçüm aralığına sahiptir (elektrik makinelerinde testler, güç transformatörleri, elektrik kabloları, santral paneller, genel cihazlar vb.)
Ölçüm cihazında üç farklı fonksiyon modu mevcuttur: FIX modu (sabit test voltajı), AYAR modu (programlanabilir test voltajı) ve RAMP modu (üç seçilebilir rampa ile programlanabilir test voltajı ve süre süresi), her birinde doğru sonuçlara izin verir durum.
Polarizasyon Endeksi (PI) ve Dielektrik Absorpsiyon Oranı (DAR) mevcut özellikleri, küresel yalıtımın iyi bir davranışını tanımlamaya izin veren süre testleridir.

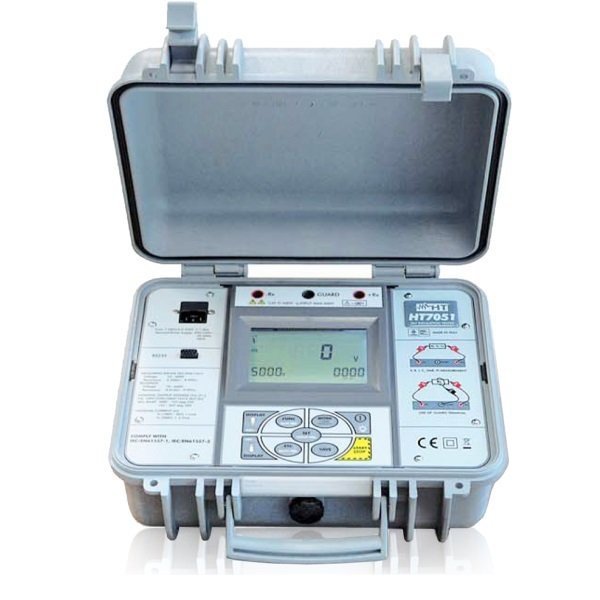

HT Italia HT7051, sonuçları kaydetmek için dahili bir belleğe ve kaydedilen ölçümleri aktarmak için bir PC'ye bağlantı için bir RS-232 arabirimine sahip NiMH şarj edilebilir bir pil ile çalışır. Cihaz, "sahada” ölçüm cihazı olarak kullanıldığında güvenliği sağlayan portatif, sert bir taşıma çantasına yerleştirilmiştir.
HT Italia HT7051 İşlevleri:
- 5kV DC'ye kadar test gerilimi ile yalıtım direnci ölçümü.
- 10T ohm'a kadar ölçüm aralığı.
- FIX Modu: 100V, 250V, 500V, 1000V, 2500V ve 5000V DC test voltajlarıyla.
- AYAR Modu: 100V ila 5KV DC arasında seçilebilen test voltajı ile.
- RAMPA Modu: seçilebilir süre ve test voltajı ile.
- Üç tip rampa testi seçimi.
- Polarizasyon Endeksi ölçümü (PI).
- Dielektrik İndeks ölçümü (DAR).
- 600V AC'ye kadar True-Rms voltaj ölçümü.
- 600V'a kadar DC ölçümü.
- Kararlı ölçüm sonuçları için PÜRÜZSÜZ özelliği.
- Yüzey kaçak akım telafisi için GUARD test kablosu.
- Ölçümlerde Min / Maks limit seçilebilir eşik.
- Test edilen cihazın otomatik deşarjı.
- Sonuçları kaydetmek için dahili bellek.
Birlikte Verilen Aksesuarlar
- KIT 14000: Timsah klipsli üç emniyet kablosu seti + Test uçlu iki emniyet kablosu.
- C7001: Güç kablosu.
- BORSA2000N: aksesuarlar için taşıma çantası.
- TOPVIEW: PC yazılımı + RS-232 kablosu.
- Kalibrasyon sertifikası ISO9000.
- Kullanım kılavuzu.
| Genel Özellikler |
| Görüntüle |
Eşzamanlı üç ölçüm okuma aralığına sahip arkadan aydınlatmalı LCD ● Grup 1: İzolasyon Direnci, Kaçak Akım, PI, DAR, Kapasitans. ● Grup 2: Test Gerilimi (nominal ve üretilen). ● Grup 3: Test süresi. |
| Çubuk grafiği |
32 segment |
| Hafıza |
700 konum |
| Düşük Pil Göstergesi |
Ekranda Evet sembolü |
| İletişim arayüzü |
RS-232 opto-izole |
|
|
| yalıtım |
sınıf 2 (çift yalıtım) |
| Kirlilik derecesi |
2 |
| Aşırı Gerilim Kategorisi |
CAT IV 600V toprağa, girişler arasında maksimum 600V. |
|
|
| Cihaz Güvenliği |
CE işareti IEC / EN 61010-1, IEC / EN 61557-1, IEC / EN 61557-2 |
| Teknik döküman |
IEC / EN 61187 |
| Aksesuar Güvenliği |
IEC / EN 61010-031 |
|
|
| Referans sıcaklığı |
23 ° C ± 5 ° C |
| Çalışma sıcaklığı |
0 ° C ila 40 ° C |
| Depolama sıcaklığı |
-10 ° C ila 60 ° C |
| Bağıl nem |
<% 80 Bağıl Nem |
| Depolama Nemi |
<% 80 Bağıl Nem |
|
|
| Güç Kaynağı (dahili pil şarj cihazı) |
220V - 240V 50 / 60Hz, 20VA |
| Batarya (dahili) |
NiMH şarj edilebilir pil |
| Pil ömrü |
5 MΩ aralığında 5KV'de 1000'den fazla test ; Test süresi: 5 saniye; İki test arasındaki gecikme: 25 saniye |
| Otomatik Kapanma |
yak. Son işlemden 5 dakika sonra |
|
|
| boyutlar |
360 mm (U) x 310 mm (G) x 195 mm (D) |
| Ağırlık |
yak. 3.5kg |
|
