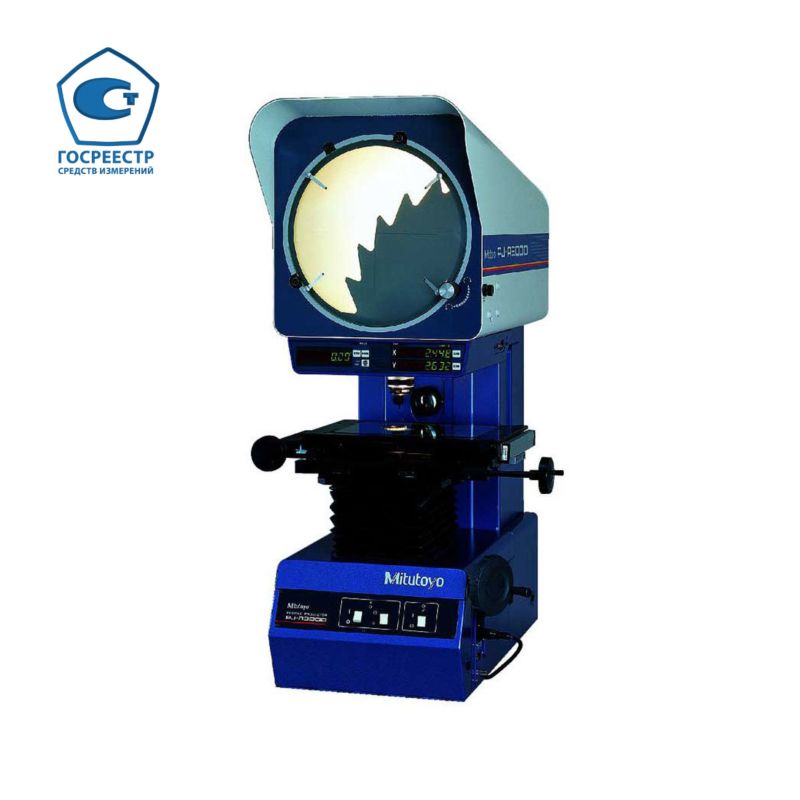

Modeli: PJA-3010F-150 XY Aralık: 150x100mm (6 "x4") Çözünürlük: 0.001mm (0.0001 ") Ekran Boyutu: 300mm / 12 ''

Parça Numarası	302-703-1D
Ekran Tipi	Dikey
çözüm	.00005 "/. 001 mm
Ölçü birimi	Her eksen için Doğrusal Ölçek (AT100 Serisi)
Odak Seyahat	2 "/ 50 mm
Kırlangıç ​​kuyruğu oluk	İki (Aralık = 1,69 ”(43 mm)
Ekran boyutu	12 "/ 300 mm
X - Y Ölçüm Aralığı	150 x 50 mm
Işık kaynağı	Tungsten ampul (24V, 2W)
Öngörülen Görüntü	Ters
Ekran Malzemesi	İnce Öğütülmüş Cam
Çapraz Saç	90 derece düz çizgiler
Ekran Döndürme	+/- 360 derece, Sayaç +/- 370 dereceye kadar görüntüler
Açı Okuma	Çözünürlük: 1 'veya 0.01 ° (değiştirilebilir), Aralık: ± 370 ° Fonksiyonlar: Mutlak / artımlı mod değiştirme, Sıfır Ayarı
Ölçüm sistemi	Entegre doğrusal ölçekler
XY Ekranı	Yerleşik
Maks. Alan sayısı iş parçası yüksekliği	92,5 mm
Açı ekranı	Yerleşik
Optik sistem	Telesentrik sistem
Optik Sistem İşlevi	Yarım yansıtma aynalı dikey aydınlatma Ayarlanabilir yoğunlaştırıcı lens, Eğik yansımalı aynalar (10X ve 20X lens seçenekleri)
Yüzey Aydınlatması Işık Kaynağı	Halojen ampul (24V, 150W)
Kontur Aydınlatma	Işık kaynağı Halojen ampul (24V, 150W)
Büyütme doğruluğu Yüzey aydınlatması	±% 0.15 veya daha az
Büyütme Doğruluğu Kontur aydınlatması	±% 0.1 veya daha az
Hassas Döner Mengene	İsteğe bağlı
Hassas Sabit Mengene	İsteğe bağlı
Hassasiyet Merkezleri ve Damarlar	İsteğe bağlı
Hassas Merkezler ve Damarlar 138mm Kapasite	İsteğe bağlı
Lens Yuvası	Tek
Profil Aydınlatması	Standart
Kenar algılama	İsteğe bağlı
Cam Tabak İş Tutacağı	İsteğe bağlı
Ölçü birimleri	Metrik
Fonksiyonlar	SIFIR ayarı +/- yön, RS-232C arayüzü
Güç kaynağı	100/110/120/220 / 240V AC, 50 / 60Hz
kitle	246 lbs. (112kg)
