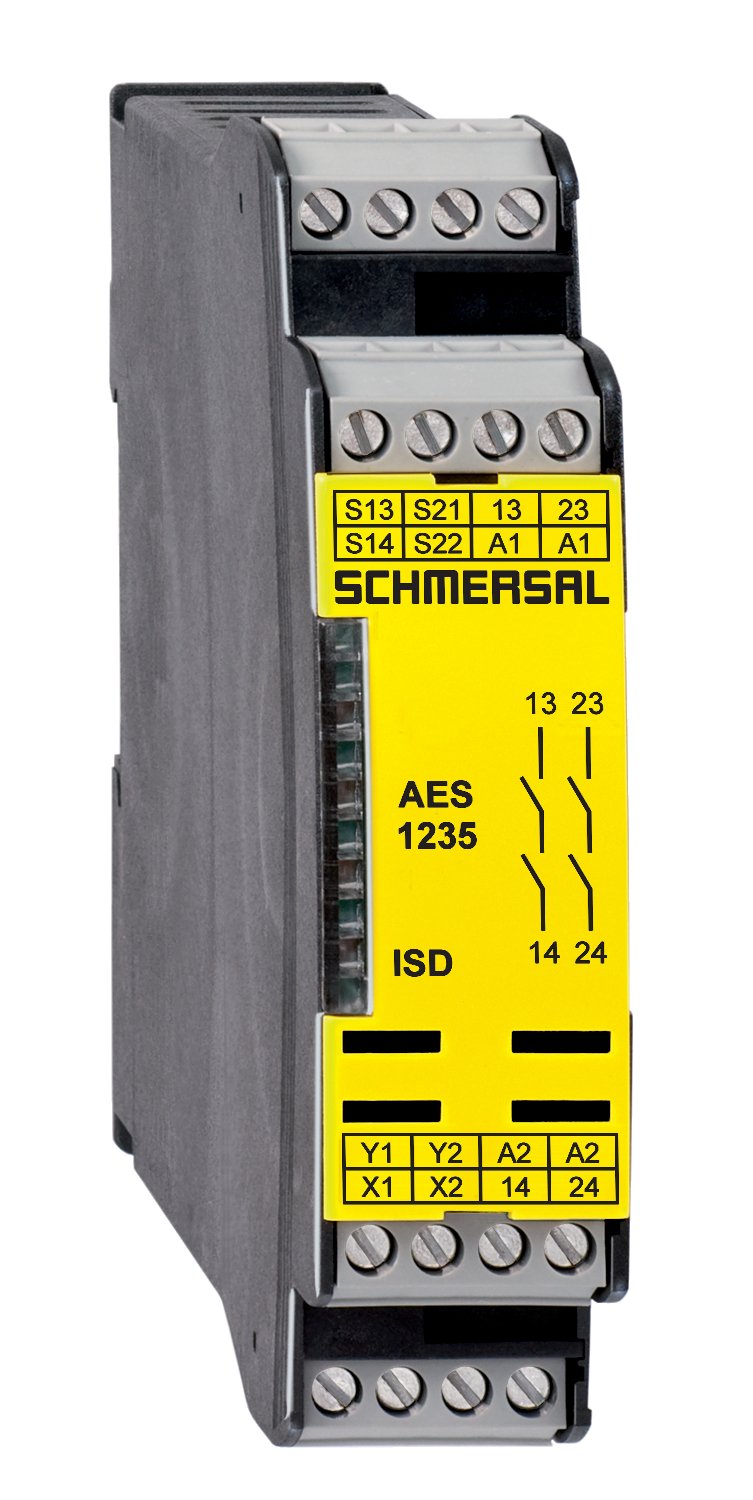

Schmersal AES1235 (24VDC) 101170049 Emniyet Kontrolü
2 Sinyal verme çıkışları
2 emniyet kontaktları, DUR 0
BNS ürün aralıklı manyetik sensörlerinin kontrolü
Sipariş ayrıntıları
Note (Delivery capacity)
Phased-out product
Ürün tip tanımı
AES 1235
Ürün numarası (sipariş numarası)
101170049
EAN (European Article Number)
4030661297118
eCl@ass Numara, Sürümü 9.0
27-37-18-19
27-37-18-19
ETIM number, version 6.0
EC001449
31.12.2021
Onaylar
Verileri
BG
cULus
EAC
cULus
EAC
Genel veriler
Ürün adı
AES 123x
Normlar, talimatlar
IEC/EN 60204-1
IEC 60947-5-3
ISO 13849-1
BG-GS-ET-14
BG-GS-ET-20
IEC 60947-5-3
ISO 13849-1
BG-GS-ET-14
BG-GS-ET-20
İklime ilişkin zorlama
EN 60068-2-3
BG-GS-ET-14
BG-GS-ET-14
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik, havalandırılmış
Malzeme, kontaklar, elektrikli
Ag-Ni 10 ve 0.2 µm altın kaplama
Brüt ağırlık
240 g
Genel veriler - Özellikler
Durdurma kategorisi
0
Kopuk tel algılaması
Evet
Kısa devre tanımı
Evet
Geri besleme devresi
Evet
Otomatik reset fonksiyonu
Evet
Güç kaynağının devre dışı bırakılmasından sonra resetleme
Evet
Toprak bağlantısı algılama
Evet
Entegre gösterge, durum
Evet
LED sayısı
1
Açıcıların sayısı
2
Perde sayısı
1
Sinyal verme fonksiyonlu gecikmesiz yarı iletken çıkışların sayısı
2
Emniyet kontaktlarının sayısı
2
Sinyal çıkışlarının sayısı
2
Güvenlik sınıflandırması
Normlar, talimatlar
ISO 13849-1
IEC 61508
IEC 61508
Güvenlik sınıflandırması - Röle çıkışları
Performance Level, up to
d
Control category to EN13849
3
PFH-value
1.00 x 10⁻⁷ /h
Maks. 50.000 anahtarlama çevrimi/yıla kadar ve maks. %80 kontak yükünde
Safety Integrity Level (SIL), applicable for
2
Mission time
20 Year(s)
Mekanik veriler
Montaj
EN 60715 e uygun standart DIN rayının üzerine kilitlenir
Mechanical life, typical
20,000,000 Operations
Mekanik veriler - Boyutlar
Konektör, konektör
Vida bağlantısı
Sabit ya da esnek
Sabit ya da esnek
Terminal tanımlamaları
IEC/EN 60947-1
Kablo kesiti, minimum
0,25 mm²
Kablo kesiti, maximum
2,5 mm²
Klemenslerin sıkma torku
0,6 Nm
Genişlik
22,5 mm
Yükseklik
100 mm
Derinlik
121 mm
Ortam koşulları
Mahfaza koruma türü
IP40
Montaj alanının koruma türü
IP54
Klemenslerin veya bağlantıların koruma türü
IP20
Ortam sıcaklığı, minimum
+0 °C
Ortam sıcaklığı, maximum
+55 °C
Depolama ve taşıma sıcaklığı, minimum
-25 °C
Depolama ve taşıma sıcaklığı, maximum
+70 °C
Titreşime karşı direnç EN 60068-2-6 göre
10...55 Hz, Genlik 0.35 mm, ± 15 %
şoka karşı direnç
30 g / 11 ms
Nominal darbeye dayanma gerilimi
4 kV
III
Kirlilik derecesi e göre IEC/EN 60664-1
2
Elektriksel veriler
Frekans aralığı
50 Hz
60 Hz
60 Hz
Termal test akımı
6 A
Nominal çalışma gerilimi
24 VAC -15% / +10%
24 VDC -10% / +20%, arta kalan dalga max. 10%
24 VDC -10% / +20%, arta kalan dalga max. 10%
Kontrol seçenekleri için nominal AC gerilimi, 50 Hz, minimum
20,4 VAC
Kontrol seçenekleri için nominal AC gerilimi, 50 Hz, maximum
26,4 VAC
Kontrol seçenekleri için nominal AC gerilimi, 60 Hz, minimum
20,4 VAC
Kontrol seçenekleri için nominal AC gerilimi, 60 Hz, maximum
26,4 VAC
Kontrol seçenekleri için nominal DC gerilimi, minimum
20,4 VDC
Kontrol seçenekleri için nominal DC gerilimi, maximum
28,8 VDC
Elektriksel güç tüketimi
5 W
Kontak direnci, maksimum
0,1 Ω
Bilgi (kontak direnci)
yeni durumda
Elektrik kesintisi durumunda kapatma gecikmesi, tipik
80 ms
ACİL DURDURMA durumunda kapatma gecikmesi, tipik
20 ms
Otomatik başlatma durumunda yaklaşma gecikmesi, tipik
100 ms
SIFIRLAMA durumunda yaklaşma gecikmesi, tipik
20 ms
Elektriksel veriler - emniyet röle çıkışı
Voltage, Utilisation category AC15
230 VAC
Current, Utilisation category AC-15
6 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
6 A
Switching capacity, minimum
10 VDC
Switching capacity, minimum
10 mA
Switching capacity, maximum
250 VAC
Switching capacity, maximum
8 A
Elektriksel veriler - dijital girişler
Giriş seviyesi, YÜKSEK sinyal "1"
10 … 30 VDC
Giriş seviyesi, DÜŞÜK sinyal "0"
0 … 2 VDC
İletim direnci, maximum
40 Ω
Elektriksel veriler - Dijital çıkış
Voltage, Utilisation category DC12
24 VDC
Current, Utilisation category DC12
0.1 A
Elektriksel veriler - röle çıkışlar (Yardımcı kontak)
Switching capacity, maximum
24 VDC
Switching capacity, maximum
2 A
Elektriksel veriler - Elektromanyetik uyumluluk (EMC)
EMC rating
EMC-Directive
Integral system diagnosis (ISD)
Aşağıdaki hatalar emniyetli kontrol modülleri tarafından kaydedilmiştir ve ISD ile belirtilir.
Emniyet rölesi devreye girmede veya devre dışı kalmada başarısız
Kapı kontaktları kapatmada ve açmada başarısız
Anahtar bağlantılarının çapraz bağlantısı veya kısa devre kontrolü
Anahtar bağlantılarının kesintisi
Emniyetli kontrol modülünün giriş devreleri veya röle kontrol devreleri üzerinde arıza
Kapı kontaktları kapatmada ve açmada başarısız
Anahtar bağlantılarının çapraz bağlantısı veya kısa devre kontrolü
Anahtar bağlantılarının kesintisi
Emniyetli kontrol modülünün giriş devreleri veya röle kontrol devreleri üzerinde arıza
Muhtelif veriler
Bilgi (uygulama kullanımları)
Güvenlik sensörü
Koruma sistemi
Koruma sistemi
