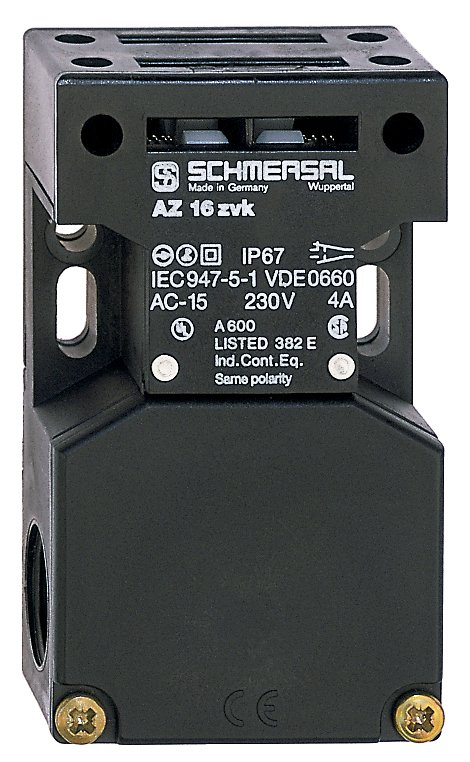

Schmersal AZ 16-12ZVRK-M16 101154221 Emniyet Anahtarı
Uzun ömür
Çoklu kodlama
Çift yalıtımlı
52 mm x 90 mm x 30 mm
Kirlenmeye karşı duyarsız
Termoplastik muhafaza
Büyük kablo bölmesi
3 kablo girişi M 16 x 1.5
Ayar için yarıklı delikler, için dairesel delikler yer
Düşük seviyede yüksek temas güvenilirliği gerilimler ve akımlar
Ürün tipi açıklaması
AZ 16-12ZVRK
Makale numarası (sipariş numarası)
101154221
EAN (Avrupa Makale Numarası)
4030661171586
eCl @ ss numarası, Sürüm 9.0
27-27-26-02
eCl @ ss numarası, Sürüm 11.0
27-27-26-02
Onay - Standartlar
Sertifikalar
TÜV
cULus
CCC
EAC
CNCA
cULus
CCC
EAC
CNCA
Genel veri
Ürün adı
AZ 16
ISO 14119'a göre kodlama seviyesi
Düşük
Muhafaza malzemesi
Plastik, cam elyaf takviyeli termoplastik, kendi kendine sönen
Kontakların malzemesi, elektrik
Gümüş
Brüt ağırlık
120 g
Genel veriler - Özellikler
Yardımcı kontak sayısı
1
Emniyet kontaktlarının sayısı
2
Güvenlik değerlendirmesi
Standartlar
BG-GS-ET-15
ISO 13849-1
EN 60947-5-1
ISO 13849-1
EN 60947-5-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d Normalde kapalı kontak (NC)
2.000.000 İşlem
B10d Normalde açık kontak (NO)
1.000.000 İşlem
Not (B10d Normalde açık kontak (NO))
% 10 I e ve omik yükte
Mekanik Veri
Mekanik ömür, tipik
1.000.000 İşlem
Mandallama kuvveti
30 N
pozitif mola hareketi
8 mm
Pozitif kırılma kuvveti, minimum
20 N
Harekete geçirici hız, maksimum
2 m / s
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vidalı terminaller
Kablo kesiti, minimum
0,25 mm²
Kablo kesiti, maksimum
2,5 mm²
Not (Kablo bölümü)
Kablo bölümü hakkındaki tüm göstergeler iletken yüksüklerini içerir.
Mekanik veriler - Boyutlar
Sensörün yüksekliği
90 mm
Sensör uzunluğu
30 mm
Sensör genişliği
52 mm
Çevre koşulları
Koruma sınıfı
IP 67 - IEC / EN 60529
Ortam sıcaklığı, minimum
-30 ° C
Ortam sıcaklığı, maksimum
+80 ° C
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
4 kV
Elektriksel veri
Termal test akımı
10 A
Anahtarlama elemanı
NO kontağı, NC kontağı
Anahtarlama prensibi
Sürünme devre elemanı
Elektrik verileri - Güvenlik kontakları
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
4 bir
Elektrik verileri - Yardımcı kontaklar
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
4 bir
Teslimat kapsamı
Teslimata dahil
Aktüatörler ayrıca sipariş edilmelidir.
