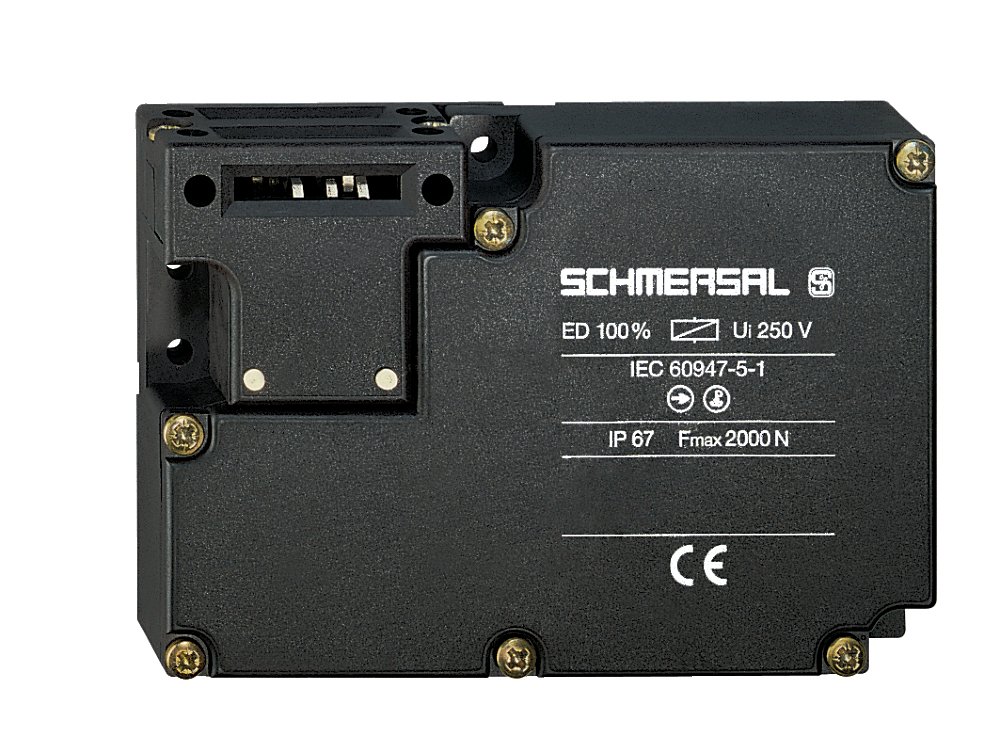

Schmersal AZM 161SK-12/12RK-024 101164207 Solenoid Kilit
0 - Yorum
Kategori
Marka
Stok Kodu
273746
Garanti Süresi
24 Ay
Fiyat
690,32 EUR + KDV
* 8.807,73 TL den başlayan taksitlerle!
32.306,75 TL
Schmersal AZM 161SK-12/12RK-024 101164207 Solenoid Kilit
Uzun ömür
6 Bağlantı
Manuel yayın
Çift yalıtımlı
130 mm x 90 mm x 30 mm
Termoplastik muhafaza
Büyük kablo bölmesi
kablo girişleri 4 M 16 x 1.5
Hatalara karşı koruma ile kilitleme
Ürün tipi açıklaması
AZM 161SK-12 / 12RK-024
Makale numarası (sipariş numarası)
101164207
EAN (Avrupa Makale Numarası)
4030661205144
eCl @ ss numarası, Sürüm 9.0
27-27-26-03
eCl @ ss numarası, Sürüm 11.0
27-27-26-03
Onay - Standartlar
Sertifikalar
cULus
CCC
EAC
CNCA
CCC
EAC
CNCA
Genel veri
Ürün adı
AZM 161
Standartlar
EN 60947-5-1
BG-GS-ET-19
BG-GS-ET-19
ISO 14119'a göre kodlama seviyesi
Düşük
Aktif prensip
elektromekanik
Muhafaza malzemesi
Plastik, cam elyaf takviyeli termoplastik, kendi kendine sönen
Kontakların malzemesi, elektrik
Gümüş
Brüt ağırlık
415 g
Genel veriler - Özellikler
Kilidi açma gücü
Evet
Manuel yayın
Evet
Çalıştırma yönlerinin sayısı
3
Yardımcı kontak sayısı
2
Emniyet kontaktlarının sayısı
4
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d Normalde kapalı kontak (NC)
2.000.000 İşlem
B10d Normalde açık kontak (NO)
1.000.000 İşlem
Mekanik Veri
Mekanik ömür, tipik
1.000.000 İşlem
Çalıştırma yönünde harekete geçirici oyun
5,5 mm
ISO14119 F zh uyarınca sıkıştırma kuvveti
2.000 N
Mandallama kuvveti
30 N
pozitif mola hareketi
10 mm
Pozitif kırılma kuvveti, minimum
20 N
Harekete geçirici hız, maksimum
2 m / s
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vidalı terminaller
Kablo kesiti, minimum
1 x 0,25 mm²
Kablo kesiti, maksimum
1 x 1,5 mm²
Not (Kablo bölümü)
Kablo bölümü hakkındaki tüm göstergeler iletken yüksüklerini içerir.
Mekanik veriler - Boyutlar
Sensörün yüksekliği
90 mm
Sensör uzunluğu
30 mm
Sensör genişliği
130 mm
Çevre koşulları
Koruma sınıfı
IP 67 - IEC / EN 60529
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+60 ° C
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
4 kV
Elektriksel veri
Termal test akımı
6 bir
Anma kontrol gerilimi
24 VAC / DC
EN 60947-5-1'e göre gerekli nominal kısa devre akımı
1.000 A
Elektrik gücü tüketimi, maksimum
10 W
Anahtarlama elemanı
NO kontağı, NC kontağı
Anahtarlama prensibi
Sürünme devre elemanı
Frekans değiştirme
1.000 / saat
Elektrik verileri - Güvenlik kontakları
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
2,5 A
Elektrik verileri - Yardımcı kontaklar
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
2,5 A
Diğer veri
Not (uygulamalar)
sürgülü güvenlik muhafazası
çıkarılabilir muhafaza
menteşeli güvenlik muhafazası
çıkarılabilir muhafaza
menteşeli güvenlik muhafazası
Teslimat kapsamı
Teslimata dahil
Aktüatörler ayrıca sipariş edilmelidir.
Notlar
Not (Manuel sürüm)
Bakım, kurulum vb.
İçin M5 üçgen anahtar kullanılarak manuel serbest bırakma için, aksesuar olarak mevcuttur
İçin M5 üçgen anahtar kullanılarak manuel serbest bırakma için, aksesuar olarak mevcuttur
