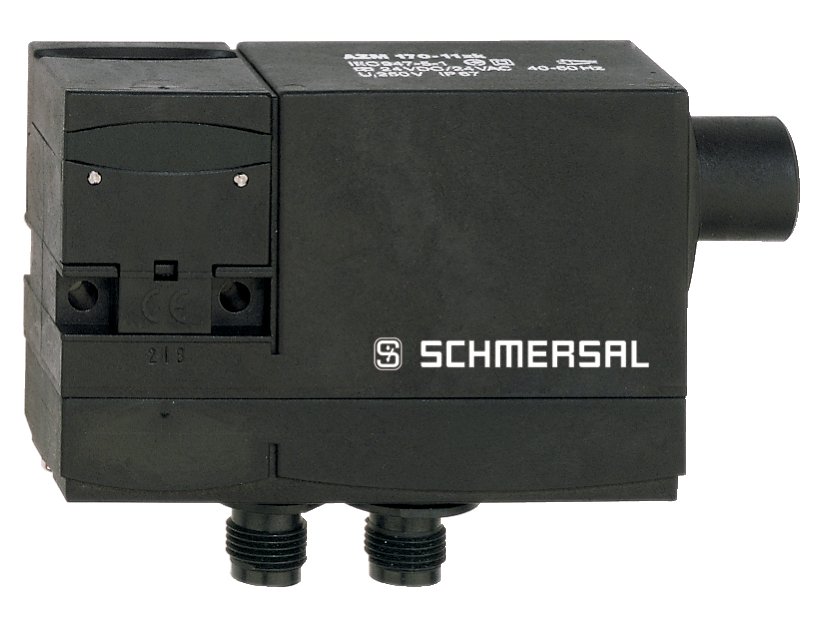

Schmersal AZM 170-11ZRK-ST-2197 24VAC/DC 101141425
0 - Yorum
Kategori
Marka
Stok Kodu
2737649
Garanti Süresi
24 Ay
Fiyat
824,51 EUR + KDV
* 10.519,98 TL den başlayan taksitlerle!
38.587,28 TL
Schmersal AZM 170-11ZRK-ST-2197 24VAC/DC 101141425
Uzun ömürlü
Kompakt tasarım
Çift yalıtımlı
Yüksek tutma kuvveti
Konektör M12, 4 kutuplu
90 mm x 84 mm x 30 mm
Termoplastik muhafaza
Yandan manuel serbest bırakma
Yanlış kilitlemeye karşı korumalı kilitleme
Ürün tipi açıklaması
AZM 170-11ZRK-ST-2197 24 VAC / DC
Makale numarası (sipariş numarası)
101141425
EAN (Avrupa Makale Numarası)
4030661121918
eCl @ ss numarası, Sürüm 9.0
27-27-26-03
eCl @ ss numarası, Sürüm 11.0
27-27-26-03
Onay - Standartlar
Sertifikalar
BG
cULus
CCC
EAC
CNCA
cULus
CCC
EAC
CNCA
Genel veri
Ürün adı
AZM 170
Standartlar
EN 60947-5-1
BG-GS-ET-19
BG-GS-ET-19
ISO 14119'a göre kodlama seviyesi
Düşük
Aktif prensip
elektromekanik
Muhafaza malzemesi
Plastik, cam elyaf takviyeli termoplastik, kendi kendine sönen
Kontakların malzemesi, elektrik
Gümüş
Brüt ağırlık
295 g
Genel veriler - Özellikler
Kilidi açma gücü
Evet
Manuel yayın
Evet
Çalıştırma yönlerinin sayısı
2
Yardımcı kontak sayısı
1
Emniyet kontaktlarının sayısı
1
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d Normalde kapalı kontak (NC)
2.000.000 İşlem
Mekanik Veri
Mekanik ömür, tipik
1.000.000 İşlem
ISO14119 F zh uyarınca sıkıştırma kuvveti
1.000 N
Mandallama kuvveti
30 N
pozitif mola hareketi
11 mm
Pozitif kırılma kuvveti, minimum
8.5 N
Harekete geçirici hız, maksimum
2 m / s
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Konektör fişi M12, 4 kutuplu, (A kodlu)
Konektör fişi M12, 4 kutuplu, (B kodlu)
Konektör fişi M12, 4 kutuplu, (B kodlu)
Mekanik veriler - Boyutlar
Sensörün yüksekliği
75,5 mm
Sensör uzunluğu
30 mm
Sensör genişliği
108 mm
Çevre koşulları
Koruma sınıfı
IP 67 - IEC / EN 60529
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+60 ° C
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
2,5 kV
Elektriksel veri
Termal test akımı
4 bir
Anma kontrol gerilimi
24 VAC / DC
EN 60947-5-1'e göre gerekli nominal kısa devre akımı
1.000 A
Elektrik gücü tüketimi, maksimum
10 W
Anahtarlama elemanı
NO kontağı, NC kontağı
Not (Anahtarlama elemanı)
Galvanik olarak ayrılmış kontak köprüleriyle çift kesmeli, Zb tipi veya 2 NC kontaklı enversör kontak
Anahtarlama prensibi
Sürünme devre elemanı
Frekans değiştirme
1.000 / saat
Elektrik verileri - Güvenlik kontakları
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
4 bir
Elektrik verileri - Yardımcı kontaklar
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
4 bir
Diğer veri
Not (uygulamalar)
sürgülü güvenlik muhafazası
çıkarılabilir muhafaza
menteşeli güvenlik muhafazası
çıkarılabilir muhafaza
menteşeli güvenlik muhafazası
Teslimat kapsamı
Teslimata dahil
Aktüatörler ayrıca sipariş edilmelidir.
Notlar
Not (Genel)
İstek üzerine bireysel kodlama mevcuttur
Not (Manuel sürüm)
sağ
alt
M5 üçgen anahtarı kullanarak manuel serbest bırakmak için, aksesuar olarak mevcuttur
Yan tarafta ek manuel serbest bırakma
alt
M5 üçgen anahtarı kullanarak manuel serbest bırakmak için, aksesuar olarak mevcuttur
Yan tarafta ek manuel serbest bırakma
