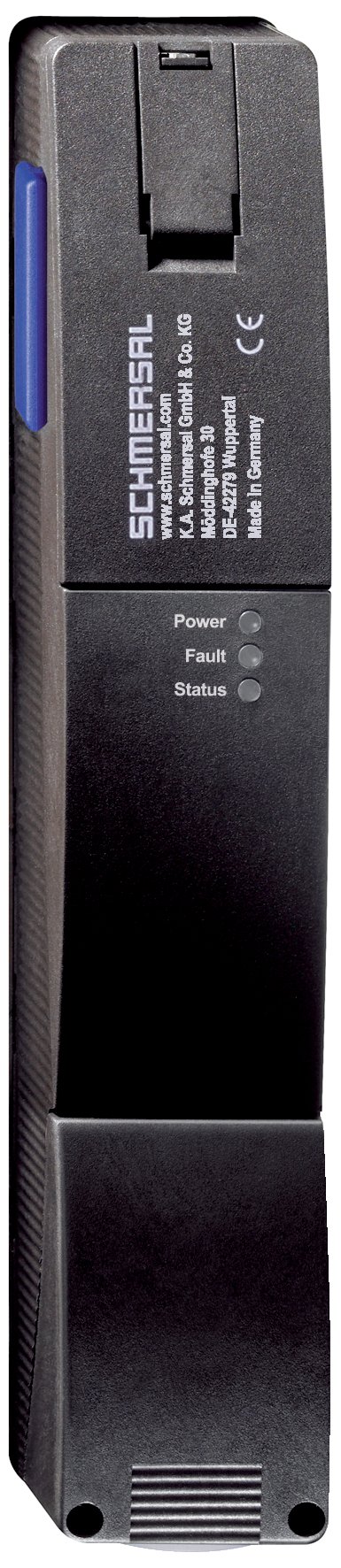

Schmersal AZM 200 B SK-T-1P2PW 101194472

0 - Yorum
Kategori
Marka
Stok Kodu
2737650
Garanti Süresi
24 Ay
Fiyat
1.304,10 EUR + KDV
* 16.639,04 TL den başlayan taksitlerle!
61.031,98 TL
Schmersal AZM 200 B SK-T-1P2PW 101194472


Manuel yayın
Aktüatör izlendi
Akıllı teşhis
Termoplastik muhafaza
Kendi kendini izleyen seri kablolama
Çalışma koşullarını gösteren 3 LED
Elektronik temassız, kodlu sistem
Maks. Alan sayısı sensör zincirinin uzunluğu 200 m
Sensör teknolojisi, aktüatör ile kilit arasında dikey olarak ± 5 mm ve yatay olarak ± 3 mm'lik bir kaymaya izin verir


Not (Teslimat kapasitesi)
Aşamalı ürün
Ürün tipi açıklaması
AZM 200 B SK-T-1P2PW
Makale numarası (sipariş numarası)
101194472
EAN (Avrupa Makale Numarası)
4030661358840
eCl @ ss numarası, Sürüm 9.0
27-27-26-03
eCl @ ss numarası, Sürüm 11.0
27-27-26-03
Tarihine kadar mevcut
31.12.2020
Onay - Standartlar
Sertifikalar
TÜV
cULus
EAC
Genel veri
Ürün adı
AZM 200
Standartlar
IEC 61508
ISO 13849-1
EN 60947-5-1
Aktif prensip
endüktif
Muhafaza malzemesi
Cam elyafı, güçlendirilmiş termoplastik
Brüt ağırlık
600 g
Hazır olma süresi, maksimum
4.000 ms
Tepki süresi, maksimum
60 ms
Risk süresi, maksimum
120 ms
Genel veriler - Özellikler
Kilidi açma gücü
Evet
Aktüatör izlendi
Evet
Manuel yayın
Evet
Kısa devre tespiti
Evet
Kısa devre tanıma
Evet
Seri kablolama
Evet
Güvenlik fonksiyonları
Evet
Integral System Diagnostics, durum
Evet
Emniyet kontaktlarının sayısı
2
Güvenlik değerlendirmesi
Standartlar
IEC 60947-5-3
IEC 61508
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Kilitleme
En fazla performans seviyesi
e
Kontrol kategorisi
4
PFH değeri
4,00 x 10-9 / saat
PFD değeri
1,00 x 10⁻⁴
Güvenlik Bütünlük Seviyesi (SIL), aşağıdakiler için geçerlidir:
3
Görev süresi
20 yıl)
Mekanik Veri
Mekanik ömür, tipik
1.000.000 İşlem
ISO14119 F zh uyarınca sıkıştırma kuvveti
2.000 N
Sıkıştırma kuvveti, maksimum F max
2.600 K
Mandallama kuvveti
30 N
Harekete geçirici hız, maksimum
0,2 m / s
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vida bağlantısı
Kablo kesiti, minimum
0,25 mm²
Kablo kesiti, maksimum
1,5 mm²
Not (Kablo bölümü)
Kablo bölümü hakkındaki tüm göstergeler iletken yüksüklerini içerir.
Minimum tel kesiti
23 AWG
Maksimum tel kesiti
15 AWG
Mekanik veriler - Boyutlar
Sensörün yüksekliği
220 mm
Sensör uzunluğu
50 mm
Sensör genişliği
40 mm
Çevre koşulları
Koruma sınıfı
IP 67 - IEC / EN 60529
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+60 ° C
Depolama ve nakliye sıcaklığı, minimum
-25 ° C
Depolama ve taşıma sıcaklığı, maksimum
+85 ° C
Bağıl nem, minimum
% 30
Bağıl nem, maksimum
% 95
Not (Bağıl nem)
yoğunlaşmayan
EN 60068-2-6'ya göre titreşim direnci
10… 55 Hz, genlik 1 mm
Şoka dayanma
30 g / 11 ms
Koruma derecesi
II
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
0.8 kV
Aşırı gerilim kategorisi
III
VDE 0100'e göre kirlilik derecesi
3
Elektriksel veri
Çalışma voltajı, minimum
20,4 VDC
Çalışma voltajı, maksimum
26,4 VDC
Yüksüz akım
600 mA
İşletim akımı
50 mA
Anahtarlama frekansı, yakl.
1 Hz
Elektriksel veriler - Solenoid kontrolü
Mıknatıs girişlerinin anahtarlama eşikleri
-3 V… 5 V (Düşük)
15 V… 30 V (Yüksek)
Elektrik verileri - Arıza korumalı dijital girişler
Arıza emniyetli girişlerin eşiklerini değiştirme
−3 V… 5 V (Düşük)
15 V… 30 V (Yüksek)
Elektrik verileri - Arıza korumalı dijital çıkışlar
Anma çalışma akımı (emniyet çıkışları)
250 mA
Gerilim düşüşü U d , maksimum
4 V
Akım kaçağı
0,5 mA
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
0.25 A
Elektriksel veriler - Teşhis çıkışı
Gerilim düşüşü U d , maksimum
4 V
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
0,05 A
Durum göstergesi
Not (LED anahtarlama koşulları ekranı)
Çalışma koşulu: LED yeşil
Hata / işlev hatası: LED kırmızı
Besleme gerilimi UB: LED yeşil
Teslimat kapsamı
Teslimata dahil
Aktüatörler ayrıca sipariş edilmelidir.
AZM 200 için üçgen anahtar
Aksesuar
Öneri (aktüatör)
AZ / AZM 200-B1
Notlar
Not (Genel)
Çalıştırma ünitesi solenoid kilidinde takılı kaldığı sürece, kilidi açılmış güvenlik muhafazası yeniden kilitlenebilir. Bu durumda, güvenlik çıkışları yeniden etkinleştirilir, böylece güvenlik muhafazasının açılmaması gerekir.
