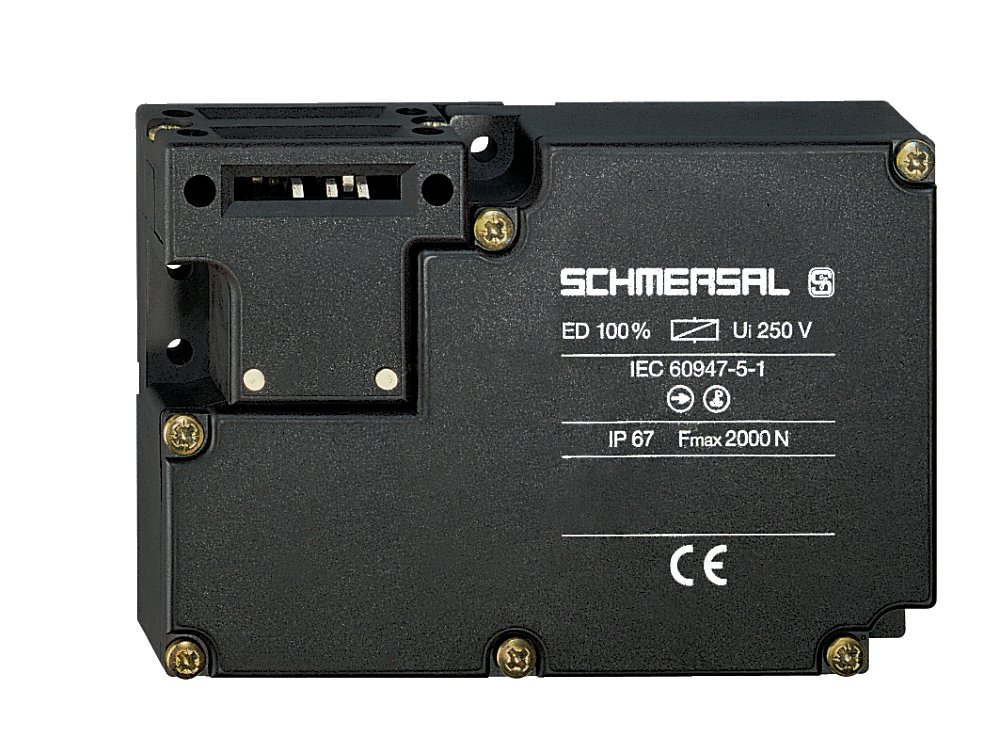

Schmersal AZM161CC-12/12RKTU-M16-24V 101187884
Uzun ömür
6 Kontaktlar
Çift izolasyonlu
Termoplastik muhafaza
130 mm x 90 mm x 30 mm
Acil çıkış, arka taraf
Kablo girişleri 4 M 16 x 1.5
Geniş kablo döşeme kompartımanı
Hatalı kilitlemeye karşı korumalı kilitleme
Sipariş ayrıntıları
Ürün tip tanımı
AZM 161CC-12/12RKTU-024
Ürün numarası (sipariş numarası)
101187884
EAN (European Article Number)
4030661357133
eCl@ass Numara, Sürümü 9.0
27-27-26-03
27-27-26-03
Onaylar
Verileri
cULus
CCC
EAC
CNCA
CCC
EAC
CNCA
Genel veriler
Ürün adı
AZM 161
Normlar, talimatlar
EN 60947-5-1
BG-GS-ET-19
BG-GS-ET-19
düşük
Etkili kural
elektromekanik
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik kendiliğinden söner
Malzeme, kontaklar, elektrikli
AgCdO, kendi kendini temizler, pozitif hareket
Brüt ağırlık
460 g
Genel veriler - Özellikler
Kilidi açma kuvveti
Evet
Acil çıkış
Evet
Manuel bırakma
Evet
Kumanda yönü sayısı
3
Yardımcı kontaktların sayısı
2
Emniyet kontaktlarının sayısı
4
Güvenlik sınıflandırması
Normlar, talimatlar
ISO 13849-1
Mission Time
20 Year(s)
Güvenlik sınıflandırması - Emniyetli çıkışlar
B10d Normalde kapalı kontakt (NC)
2.000.000 operasyon sayısı
B10d Normalde açık kontakt (NO)
1.000.000 operasyon sayısı
Mekanik veriler
Mechanical life, typical
1,000,000 Operations
Uyarı yönündeki uyarı boşluğu
5,5 mm
Güç, ISO14119 uyarınca kapatma kuvveti {N} Fzh
2.000 N
Mandallama kuvveti
30 N
pozitif fren hareketi
10 mm
Güç, zorunlu açılma gücü, minimum {N}
20 N
Kumanda hızı, maximum
2 m/s
Mekanik veriler - Boyutlar
Konektör, konektör
Kafes kelepçeleri
Kablo kesiti, minimum
1 x 0,25 mm²
Kablo kesiti, maximum
1 x 1,5 mm²
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor.
Sensörün yüksekliği
90 mm
Sensörün boyu
30 mm
Sensörün genişliği
130 mm
Ortam koşulları
Koruma sınıfı
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+60 °C
Nominal darbeye dayanma gerilimi
4 kV
Elektriksel veriler
Termal test akımı
6 A
24 VAC/DC
N 60947-5-1 uyarınca koşullu nominal kısa devre akımı
1.000 A
Elektriksel güç sarfiyatı, maksimum
10 W
Anahtarlama elemanı
Normalde açık kontakt (NO), Normalde kapalı kontakt (NC)
Anahtarlama prensibi
Düşük hız devre elemanı
Anahtarlama frekansı
1.000 /h
Elektriksel veriler - Emniyet kontağı
Voltage, Utilisation category AC15
230 VAC
Current, Utilisation category AC-15
4 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
2.5 A
Elektriksel veriler - Yardımcı kontak
Voltage, Utilisation category AC15
230 VAC
Current, Utilisation category AC-15
4 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
2.5 A
Muhtelif veriler
Bilgi (uygulama kullanımları)
sürgülü emniyetli koruma kapısı
kaldırılabilir koruma
menteşeli emniyetli koruma
kaldırılabilir koruma
menteşeli emniyetli koruma
Teslimat kapsamı
teslimatta dahildir
Aktüatörler ayrı sipariş edilmelidir.
