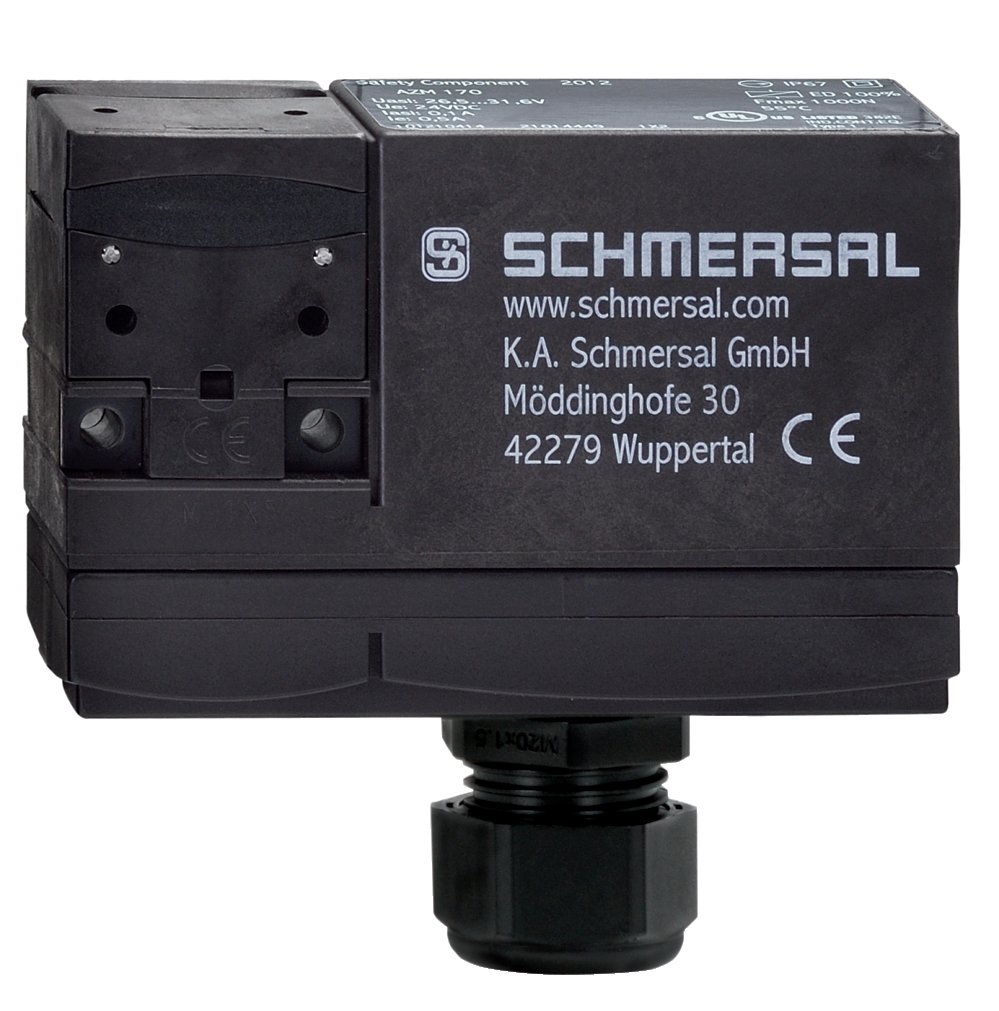

Schmersal AZM170-02ZRK-24VAC/DC 101140795
Uzun ömür
Manuel bırakma
Kompakt tasarım
Çift izolasyonlu
Etkili tutma kuvveti
Termoplastik muhafaza
90 mm x 84 mm x 30 mm
IDC sonlandırma metodu
1 Kablo kullanımı M 20 x 1.5
Hatalı kilitlemeye karşı korumalı kilitleme
Sipariş ayrıntıları
Ürün tip tanımı
AZM 170-02ZRK 24 VAC/DC
Ürün numarası (sipariş numarası)
101140795
EAN (European Article Number)
4030661119830
eCl@ass Numara, Sürümü 9.0
27-27-26-03
27-27-26-03
Onaylar
Verileri
BG
cULus
CCC
EAC
CNCA
cULus
CCC
EAC
CNCA
Genel veriler
Ürün adı
AZM 170
Normlar, talimatlar
EN 60947-5-1
BG-GS-ET-19
BG-GS-ET-19
düşük
Etkili kural
elektromekanik
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik kendiliğinden söner
Malzeme, kontaklar, elektrikli
AgCdO, kendi kendini temizler, pozitif hareket
Brüt ağırlık
288 g
Genel veriler - Özellikler
Kilidi açma kuvveti
Evet
Manuel bırakma
Evet
Kumanda yönü sayısı
2
Emniyet kontaktlarının sayısı
2
Güvenlik sınıflandırması
Normlar, talimatlar
ISO 13849-1
Mission Time
20 Year(s)
Güvenlik sınıflandırması - Emniyetli çıkışlar
B10d Normalde kapalı kontakt (NC)
2.000.000 operasyon sayısı
Mekanik veriler
Mechanical life, typical
1,000,000 Operations
Güç, ISO14119 uyarınca kapatma kuvveti {N} Fzh
1.000 N
Mandallama kuvveti
30 N
pozitif fren hareketi
11 mm
Güç, zorunlu açılma gücü, minimum {N}
17 N
Kumanda hızı, maximum
2 m/s
Mekanik veriler - Boyutlar
Konektör, konektör
IDC sonlandırma metodu
Kablo kesiti, minimum
1 x 0,75 mm²
Kablo kesiti, maximum
1 x 1.0 mm², esnek
Sensörün yüksekliği
84 mm
Sensörün boyu
30 mm
Sensörün genişliği
90 mm
Ortam koşulları
Koruma sınıfı
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+60 °C
Nominal darbeye dayanma gerilimi
4 kV
Elektriksel veriler
Termal test akımı
6 A
24 VAC/DC
N 60947-5-1 uyarınca koşullu nominal kısa devre akımı
1.000 A
Elektriksel güç sarfiyatı, maksimum
10 W
Anahtarlama elemanı
Açıcı düzen (NC)
Note (Switching element)
Change-over contact with double break, type Zb or 2 NC contacts, with galvanically separated contact bridges
Anahtarlama prensibi
Düşük hız devre elemanı
Anahtarlama frekansı
1.000 /h
Elektriksel veriler - Emniyet kontağı
Voltage, Utilisation category AC15
230 VAC
Current, Utilisation category AC-15
4 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
2.5 A
Muhtelif veriler
Bilgi (uygulama kullanımları)
sürgülü emniyetli koruma kapısı
kaldırılabilir koruma
menteşeli emniyetli koruma
kaldırılabilir koruma
menteşeli emniyetli koruma
Teslimat kapsamı
teslimatta dahildir
Aktüatörler ayrı sipariş edilmelidir.
