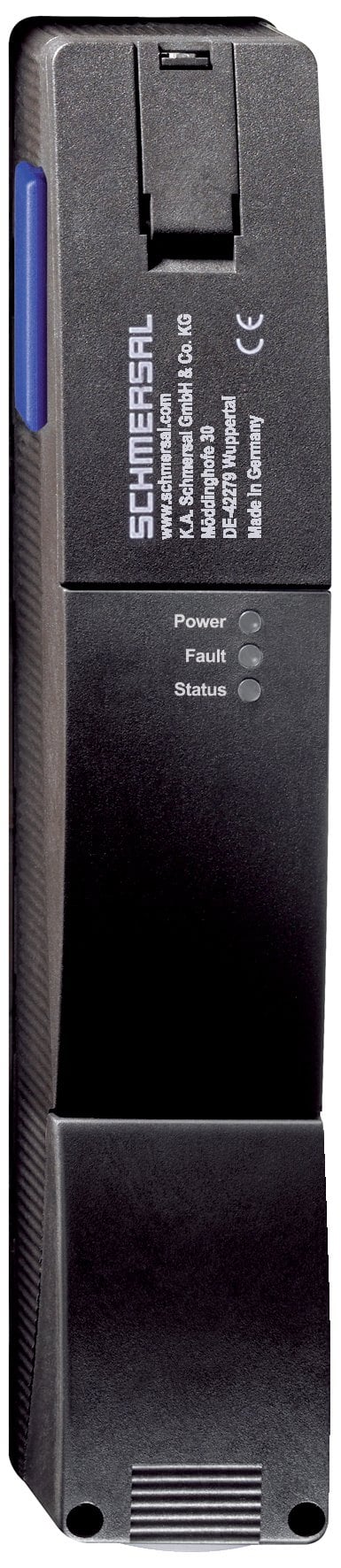

Schmersal AZM200SK-T-1P2PW 101195442
0 - Yorum
Kategori
Marka
Stok Kodu
2737700
Garanti Süresi
24 Ay
Fiyat
1.304,10 EUR + KDV
* 16.639,04 TL den başlayan taksitlerle!
61.031,98 TL
Schmersal AZM200SK-T-1P2PW 101195442
Manuel bırakma
Akıllı tanılama
Termoplastik muhafaza
Kontaktsız elektronik, kodlu sistem
Korum akapısı kilitleme denetlenmiş
Sensör zincirinin max. uzunluğu 200 m
seri bağlantılı kendi kendini kontrol etme
3 LED ler çalışma koşullarını gösterir
Sensör teknolojisi aktüatör ve kilitleme arasında dikeyde ± 5 mm ve yatayda ± 3 mm kaymaya izin verir.
Sipariş ayrıntıları
Note (Delivery capacity)
Phased-out product
Ürün tip tanımı
AZM 200SK-T-1P2PW
Ürün numarası (sipariş numarası)
101195442
EAN (European Article Number)
4030661360799
eCl@ass Numara, Sürümü 9.0
27-27-26-03
27-27-26-03
31.12.2020
Onaylar
Verileri
TÜV
cULus
EAC
cULus
EAC
Genel veriler
Ürün adı
AZM 200
Normlar, talimatlar
IEC 61508
ISO 13849-1
EN 60947-5-1
ISO 13849-1
EN 60947-5-1
Etkili kural
endüktif
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik
Brüt ağırlık
590 g
Hazır olma zamanı, maximum
4.000 ms
Reaksiyon süresi, maksimum
60 ms
Risk süresi, maximum
120 ms
Genel veriler - Özellikler
Kilidi açma kuvveti
Evet
Korum akapısı kilitleme denetlenmiş
Evet
Manuel bırakma
Evet
Kısa devre algılaması
Evet
Kısa devre tanımı
Evet
Seri bağlantı
Evet
Güvenlik fonksiyonları
Evet
Entegre gösterge, durum
Evet
Emniyet kontaktlarının sayısı
2
Güvenlik sınıflandırması
Normlar, talimatlar
ISO 13849-1
IEC 60947-5-3
IEC 61508
IEC 60947-5-3
IEC 61508
Mission Time
20 Year(s)
Güvenlik sınıflandırması - Kapalı tutma fonksiyonu
e
Kontrol kategorisi
4
PFH değeri
4,00 x 10-9 /h
PFD değeri
1,00 x 10⁻⁴
3
Mission Time
20 Year(s)
Güvenlik sınıflandırması - Kilitleme fonksiyonu
d
Kontrol kategorisi
2
PFH değeri
2,50 x 10-9 /h
PFD değeri
2,20 x 10⁻⁴
2
Mission Time
20 Year(s)
Mekanik veriler
Mechanical life, typical
1,000,000 Operations
Güç, ISO14119 uyarınca kapatma kuvveti {N} Fzh
2.000 N
Güç, kapatma kuvveti, maksimum {N} Fmax
2.600 N
Mandallama kuvveti
30 N
Kumanda hızı, maximum
0,2 m/s
Mekanik veriler - Boyutlar
Konektör, konektör
Vida bağlantısı
Kablo kesiti, minimum
0,25 mm²
Kablo kesiti, maximum
1,5 mm²
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor.
Veya makine çapı, minimum
23 AWG
Veya makine çapı, maximum
15 AWG
Sensörün boyu
50 mm
Sensörün genişliği
40 mm
Sensörün yüksekliği
220 mm
Ortam koşulları
Koruma sınıfı
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+60 °C
Depolama ve taşıma sıcaklığı, minimum
-25 °C
Depolama ve taşıma sıcaklığı, maximum
+85 °C
Göreli nem, minimum
30 %
Göreli nem, maximum
95 %
yoğuşmaz
Titreşime karşı direnç EN 60068-2-6 göre
10 … 55 Hz, Genlik 1 mm
şoka karşı direnç
30 g / 11 ms
II
Nominal darbeye dayanma gerilimi Uimp
0,8 kV
III
Kirlilik derecesi e göre VDE 0100
3
Elektriksel veriler
İşletim voltajı, minimum
20,4 VDC
İşletim voltajı, maximum
26,4 VDC
No-load current
600 mA
Çalışma akımı
50 mA
Anahtarlama frekansı, yaklaşık
1 Hz
Elektriksel veriler - Bobin kontrollu IN
Mıknatıs girişlerinin anahtarlama eşikleri
-3 V … 5 V (Low)
15 V … 30 V (High)
15 V … 30 V (High)
Electrical data - Fail-safe digital inputs
Emniyetli girişlerin anahtarlama eşikleri
−3 V … 5 V (Low)
15 V … 30 V (High)
15 V … 30 V (High)
Electrical data - Fail-safe digital outputs
Çalışma akımı (emniyetli çıkışlar)
250 mA
4 V
Ir
0,5 mA
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.25 A
Elektriksel veriler - Diyagnostik çıkış
4 V
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.05 A
Durum göstergesi
Not (LED anahtarlama koşulları göstergesi)
Anahtarlama koşulu: sarı LED
Hata işlevli kusur: kırmızı LED
Besleme gerilimi UB: yeşil LED
Hata işlevli kusur: kırmızı LED
Besleme gerilimi UB: yeşil LED
Teslimat kapsamı
teslimatta dahildir
Aktüatörler ayrı sipariş edilmelidir.
Üçken anahtar hedef AZM 200
Üçken anahtar hedef AZM 200
Aksesuarlar
Tavsiye (aktüatör)
AZ/AZM 200-B1
