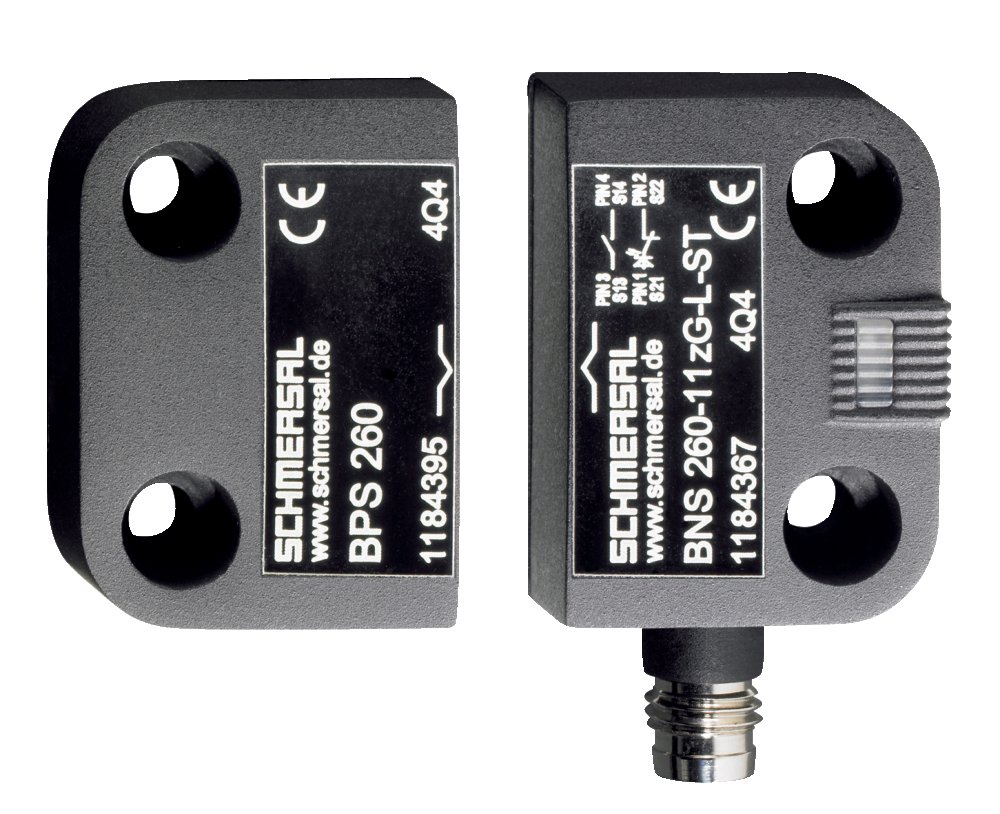

Schmersal BNS 260-11ZG-ST-R 101184367 Manyetik Emniyet Sensörü
0 - Yorum
Kategori
Marka
Stok Kodu
2737661
Garanti Süresi
24 Ay
Fiyat
69,56 EUR + KDV
* 887,49 TL den başlayan taksitlerle!
3.255,29 TL
Schmersal BNS 260-11ZG-ST-R 101184367 Manyetik Emniyet Sensörü
Uzun ömürlü
Küçük vücut
mekanik aşınma yok
26 mm x 36 mm x 13 mm
Kirlenmeye karşı duyarsız
Termoplastik muhafaza
Konektör M8 x 1, 4 kutuplu
Gizli montaj mümkün
Enine yanlış hizalamaya duyarsız
Ürün tipi açıklaması
BNS 260-11ZG-ST-R
Makale numarası (sipariş numarası)
101184367
EAN (Avrupa Makale Numarası)
4030661321646
eCl @ ss numarası, Sürüm 9.0
27-27-24-02
eCl @ ss numarası, Sürüm 11.0
27-27-24-02
ETIM numarası, sürüm 6.0
EC002544
ETIM numarası, sürüm 7.0
EC002544
Onay - Standartlar
Sertifikalar
TÜV
BG
cULus
EAC
BG
cULus
EAC
Genel veri
Ürün adı
BNS 260
Standartlar
IEC 60947-5-3
BG-GS-ET-14
BG-GS-ET-14
Kurulum koşulları (mekanik)
yarı floş
Muhafaza malzemesi
Cam elyafı, güçlendirilmiş termoplastik
Brüt ağırlık
18,5 g
Genel veriler - Özellikler
Kodlama
Evet
Integral System Diagnostics, durum
Evet
Açıcı sayısı
1
Panjur sayısı
1
Emniyet kontaktlarının sayısı
2
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d- Değer Normalde kapalı kontak / Normalde açık kontak (NC / NO)
25.000.000 İşlem
Mekanik Veri
Uyarıcı eleman
Mıknatıs
Kapı menteşesi
Sağ
Sağlanan anahtar mesafesi "AÇIK" S ao
5 mm
Sağlanan anahtar mesafesi "KAPALI" S ar
15 mm
Uyarı (Anahtar mesafesi Sn)
Eksenel yanlış hizalama, güvenlik sensörünün ve aktüatörün yatay ve dikey yanlış hizalanması tolere edilir. Olası yanlış hizalama, sensörün ve aktüatörün aktif yüzeylerinin mesafesine bağlıdır. Sensör tolerans aralığında aktif kalır.
Hareket yönü
Aktif yüzeye doğru ilerleyin
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Konektör M8
Mekanik veriler - Boyutlar
Sensörün yüksekliği
36 mm
Sensör uzunluğu
13 mm
Sensör genişliği
26 mm
Çevre koşulları
Koruma sınıfı
IP67
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+70 ° C
Depolama ve nakliye sıcaklığı, minimum
-25 ° C
Depolama ve taşıma sıcaklığı, maksimum
+70 ° C
EN 60068-2-6'ya göre titreşim direnci
10… 55 Hz, genlik 1 mm
Şoka dayanma
30 g / 11 ms
Elektriksel veri
Gerilim türü
DC (doğru akım)
Anahtarlama gerilimi, maksimum
24 VDC
Anahtarlama akımı, maksimum
0,01 A
Anahtarlama kapasitesi, maksimum
0,2 W
Anahtarlama frekansı, maksimum
5 Hz
Durum göstergesi
Not (Integral System Diagnostics, durum)
Koruma kapatıldığında LED yanar.
Teslimat kapsamı
Teslimata dahil
Aktüatörler ayrıca sipariş edilmelidir.
Aksesuar
Öneri (aktüatör)
BPS 260
Önerilen emniyet şalteri
SRB-
E-301ST SRB-E-201LC
E-301ST SRB-E-201LC
Notlar
Not (Genel)
Parantez içindeki sayı, konektörün PIN numarasını gösterir.
Devre örneği
Not (Bağlantı şeması)
S13-S14 ve S21-S22 kontakları güvenlik devresine entegre edilmelidir.
