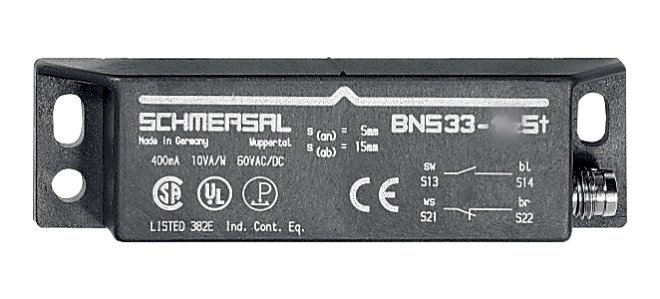

Schmersal BNS 33-11Z-ST 101140997 Emniyet Sensörü
Uzun ömürlü
Mekanik aşınma yok
88 mm x 25 mm x 13 mm
Kirlenmeye karşı duyarsız
Termoplastik muhafaza
Konektör M8 x 1, 4 kutuplu
Gizli montaj mümkün
Enine yanlış hizalamaya duyarsız
Ürün tipi açıklaması
BNS 33-11Z-ST
Makale numarası (sipariş numarası)
101140997
EAN (Avrupa Makale Numarası)
4030661120201
eCl @ ss numarası, Sürüm 9.0
27-27-24-02
eCl @ ss numarası, Sürüm 11.0
27-27-24-02
ETIM numarası, sürüm 6.0
EC002544
ETIM numarası, sürüm 7.0
EC002544
Onay - Standartlar
Sertifikalar
TÜV
BG
cULus
EAC
BG
cULus
EAC
Genel veri
Ürün adı
BNS 33
Standartlar
IEC 60947-5-3
BG-GS-ET-14
BG-GS-ET-14
Kurulum koşulları (mekanik)
floş değil
Muhafaza malzemesi
Cam elyafı, güçlendirilmiş termoplastik
Brüt ağırlık
33 g
Genel veriler - Özellikler
Ön koşul değerlendirme birimi
Evet
Açıcı sayısı
1
Panjur sayısı
1
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d- Değer Normalde kapalı kontak / Normalde açık kontak (NC / NO)
25.000.000 İşlem
Mekanik Veri
Aktif alan
yanal
Uyarıcı eleman
Mıknatıs
Sağlanan anahtar mesafesi "AÇIK" S ao
5 mm
8 mm
8 mm
Sağlanan anahtar mesafesi "KAPALI" S ar
15 mm
18 mm
18 mm
Tekrarlama doğruluğu R
≤ 0,1 x S ao
Hareket yönü
Aktif yüzeye doğru ilerleyin
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Konektör M8
Mekanik veriler - Boyutlar
Sensörün yüksekliği
25 mm
Sensör uzunluğu
13 mm
Sensör genişliği
88 mm
Çevre koşulları
Koruma sınıfı
IP67
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+70 ° C
Depolama ve nakliye sıcaklığı, minimum
-25 ° C
Depolama ve taşıma sıcaklığı, maksimum
+70 ° C
EN 60068-2-6'ya göre titreşim direnci
10… 55 Hz, genlik 1 mm
Şoka dayanma
30 g / 11 ms
Elektriksel veri
Gerilim türü
AC (alternatif akım)
DC (doğru akım)
DC (doğru akım)
Anahtarlama gerilimi, maksimum
60 VDC
Anahtarlama akımı, maksimum
0,4 A
Anahtarlama kapasitesi, maksimum
10 W
Anahtarlama frekansı, maksimum
5 Hz
Elektriksel veriler - Dijital Çıkış
Versiyonlar
Çeşitli, Reed kontakları
Teslimat kapsamı
Teslimata dahil
Aktüatörler ayrıca sipariş edilmelidir.
Aksesuar
Öneri (aktüatör)
BPS 33-2326
Önerilen emniyet şalteri
SRB-
E-301ST SRB-E-201LC
E-301ST SRB-E-201LC
Notlar
Not (Genel)
Koruma cihazının kapalı durumu için gösterilen temas sembolleri.
LED'li veya LED'siz versiyonlar için kontak konfigürasyonu aynıdır.
LED'li veya LED'siz versiyonlar için kontak konfigürasyonu aynıdır.
