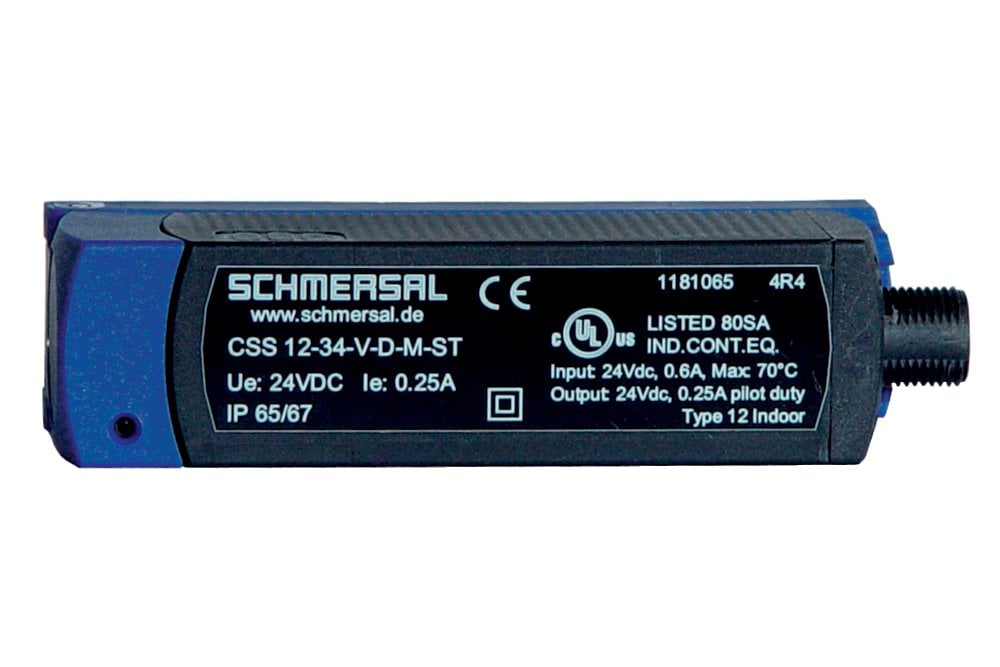

Schmersal CSS14-34-S-D-M-ST 101181063 Elektronik Emniyet Sensörü
0 - Yorum
Kategori
Marka
Stok Kodu
2737681
Garanti Süresi
24 Ay
Fiyat
730,91 EUR + KDV
* 9.325,64 TL den başlayan taksitlerle!
34.206,43 TL
Schmersal CSS14-34-S-D-M-ST 101181063 Elektronik Emniyet Sensörü
Yandan uyarılı
Termoplastik muhafaza
27 mm x 108,2 mm x 35 mm
1 x konektör fişi M12, 8-kutup
Kontaktsız elektronik, kodlu sistem
Hizasından kaçık uyarı mümkün mü
Sensör zincirinin max. uzunluğu 200 m
Max. 31 sensör seri olarak bağlanabilir.
2 kısa devre deneme PNP güvenli çıkışları
Anahtarlama noktalarının yüksek tekrarlama hassasiyeti
Kontrol kabinine kadar emniyetli kabloların çapraz kısa devre, tel kopma ve harici voltaj denetleme.
Sipariş ayrıntıları
Ürün tip tanımı
CSS 14-34-S-D-M-ST
Ürün numarası (sipariş numarası)
101181063
EAN (European Article Number)
4030661314877
eCl@ass Numara, Sürümü 9.0
27-27-24-03
27-27-24-03
Onaylar
Verileri
TÜV
cULus
EAC
cULus
EAC
Genel veriler
Ürün adı
CSS 34
Normlar, talimatlar
IEC 60947-5-3
Etkili kural
endüktif
Gövdenin konstrüksiyon şekli
Blok
Yerleştirme koşulları (mekanik)
bir hizada değil
Sensör topolojisi
Seri bağlantı için sensör
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik
Malzeme, etkili alan
Plastik, fiber cam takviyeli termoplastik
Brüt ağırlık
140 g
Reaksiyon süresi, maksimum
30 ms
Risk süresi, maximum
60 ms
Genel veriler - Özellikler
Diyagnostik çıkış
Evet
Kısa devre algılaması
Evet
Kısa devre tanımı
Evet
Güvenlik fonksiyonları
Evet
Kaskat edilebilir
Evet
Entegre gösterge, durum
Evet
LED sayısı
3
Sinyalizasyon fonksiyolu yarı iletken çıktıların sayısı
1
Güvenli dijital çıkış sayısı
2
Sensörlerin seri bağlantı sayısı
31
Güvenlik sınıflandırması
Normlar, talimatlar
ISO 13849-1
IEC 60947-5-3
IEC 61508
IEC 60947-5-3
IEC 61508
e
Kontrol kategorisi EN 13849 e göre
4
PFH değeri
3,60 x 10-9 /h
Safety Integrity Level (SIL)
3
Mission Time
20 Year(s)
Mekanik veriler
Uyarı düzlemleri
yan taraf
Malzeme, etkili alan
yan taraf
Anahtarlama mesafesi
10 mm
14 mm
14 mm
Temin edilmiş anahtar mesafesi "ON" Sao
12 mm
8 mm
8 mm
Temin edilmiş anahtar mesafesi "OFF" Sar
13 mm
17 mm
17 mm
Aktüatör anahtarlama mesafesi
Aktüatör CST 180-1 / CST 180-2: 10 mm
Aktüatör CST 34-S-1: 14 mm
Aktüatör CST 34-S-2: 14 mm
Aktüatör CST 34-S-3: 14 mm
Aktüatör CST 34-S-1: 12 mm
Aktüatör CST 34-S-2: 12 mm
Aktüatör CST 34-S-3: 12 mm
Aktüatör CST 180-1 / CST 180-2: 8 mm
Aktüatör CST 34-S-1: 17 mm
Aktüatör CST 34-S-2: 17 mm
Aktüatör CST 34-S-3: 17 mm
Aktüatör CST 180-1 / CST 180-2: 13 mm
Aktüatör CST 34-S-1: 14 mm
Aktüatör CST 34-S-2: 14 mm
Aktüatör CST 34-S-3: 14 mm
Aktüatör CST 34-S-1: 12 mm
Aktüatör CST 34-S-2: 12 mm
Aktüatör CST 34-S-3: 12 mm
Aktüatör CST 180-1 / CST 180-2: 8 mm
Aktüatör CST 34-S-1: 17 mm
Aktüatör CST 34-S-2: 17 mm
Aktüatör CST 34-S-3: 17 mm
Aktüatör CST 180-1 / CST 180-2: 13 mm
Histeresis (anahtar mesafesi), maximum
1,5 mm
Hassasiyet R' yi tekrarlayın R
0,5 mm
Not (Hassasiyet R' yi tekrarlayın R)
Eksenel dengeleme: Uzun taraf sensör ve uyarıcı için 36 mm max yükseklik ayar sapmasına (x) izin verir (montaj toleransı veya koruma kapısının sarkması gibi durumlarda). Yükseklik sapması, maks. 53 mm, CST 34-S-2 aktüatörü kullanımında mümkündür. Çapraz sapma (y) maks. ± 10 mm'dir. Bkz. resim: çalışma prensibi
Mekanik veriler - Boyutlar
Konektör, konektör
Konektör fişi M12 8-kutup
Note
The cable section of the interconnecting cable must be observed for both wiring variants! Cable length and cable section alter the voltage drop depending on the output current
Sensörün yüksekliği
108,2 mm
Sensörün boyu
35 mm
Sensörün genişliği
27 mm
Ortam koşulları
Koruma sınıfı
IP65 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+70 °C
Depolama ve taşıma sıcaklığı, minimum
-25 °C
Depolama ve taşıma sıcaklığı, maximum
+85 °C
Titreşime karşı direnç EN 60068-2-6 göre
10 … 55 Hz, Genlik 1 mm
şoka karşı direnç
30 g / 11 ms
II
Nominal darbeye dayanma gerilimi
0,8 kV
III
Kirlilik derecesi e göre VDE 0100
3
Elektriksel veriler
Gerilim tipi
DC (doğru gerilim)
No-load current
100 mA
Çalışma akımı
600 mA
N 60947-5-1 uyarınca koşullu nominal kısa devre akımı
100 A
Anahtarlama frekansı, yaklaşık
3 Hz
Electrical data - Fail-safe digital outputs
Çalışma akımı (emniyetli çıkışlar)
250 mA
Çıkış akımı (güvenli çıkış), maksimum
0,3 A
Versions
p-type
0,5 V
Current leakage
0.5 mA
Voltage, Utilisation category DC12
24 VDC
Current, Utilisation category DC12
0.25 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.25 A
Elektriksel veriler - Diyagnostik çıkış
Versions
p-type
5 V
Voltage, Utilisation category DC12
24 VDC
Current, Utilisation category DC12
0.05 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.05 A
Elektriksel veriler - Elektromanyetik uyumluluk (EMC)
IEC 61000-6-4
IEC 61000-6-2
Pin ataması
PIN 1
1A1 Ue: (1)
PIN 2
X1 Emniyetli giriş 1
PIN 3
A2 GND
PIN 4
Y1 Emniyetli çıkış 1
PIN 5
OUT Diyagnostik çıkış OUT
PIN 6
X2 Emniyetli giriş 2
PIN 7
Y2 Emniyetli çıkış 2
PIN 8
IN fonksiyonsuz
Teslimat kapsamı
teslimatta dahildir
Aktüatörler ayrı sipariş edilmelidir.
Aksesuarlar
Tavsiye (aktüatör)
CST 34-S-2
CST 34-S-3
CST 180-1
CST 180-2
CST 34-S-1
CST 34-S-3
CST 180-1
CST 180-2
CST 34-S-1
PROTECT PSC1
SRB-E-301ST
SRB-E-201LC
SRB-E-301ST
SRB-E-201LC
