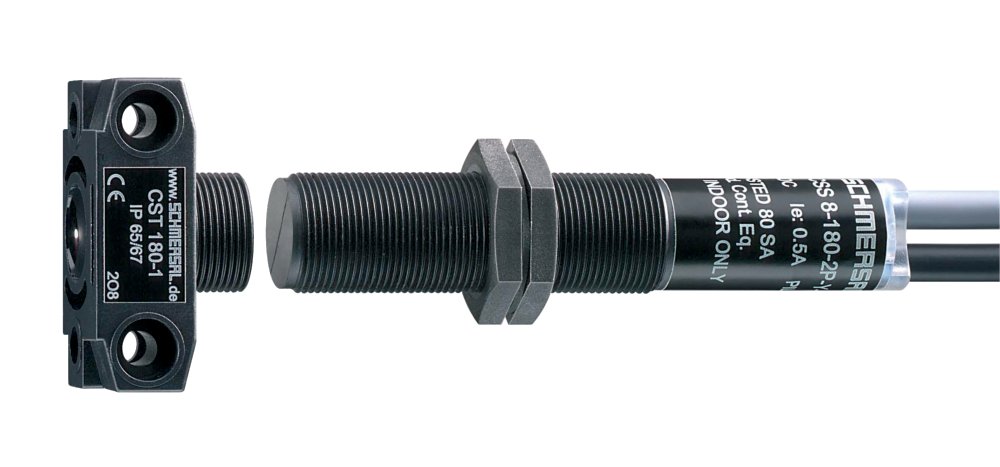

Schmersal CSS8-180-2P+D-M-L 101169558 Elektronik Emniyet Sensörü
Termoplastik muhafaza
Kontaktsız elektronik, kodlu sistem
Hizasından kaçık uyarı mümkün mü
Sensör zincirinin max. uzunluğu 200 m
Fabrika çıkışlı hazır kablo 7-kutup
2 kısa devre deneme PNP güvenli çıkışları
Anahtarlama noktalarının yüksek tekrarlama hassasiyeti
16 sensörlerinin seri bağlantılı kendi kendini kontrol etme
Sensörün histeresis aralığı sınırına yakın çalıştığı zaman erken uyarı
Sensör LED ve elektronik sinyal çıkışı aracılığıyla rahatlıkla yapılan diyagnostikler
Sipariş ayrıntıları
Ürün tip tanımı
CSS 8-180-2P+D-M-L
Ürün numarası (sipariş numarası)
101169558
EAN (European Article Number)
4030661295992
eCl@ass Numara, Sürümü 9.0
27-27-24-03
27-27-24-03
Onaylar
Verileri
cULus
EAC
EAC
Genel veriler
Ürün adı
CSS 180
Normlar, talimatlar
IEC 61508
IEC 60947-5-3
IEC 60947-5-3
Etkili kural
endüktif
Gövdenin konstrüksiyon şekli
silindir, dişli
Yerleştirme koşulları (mekanik)
bir hizada değil
Sensör topolojisi
Seri bağlantı için sensör
Bir seride tek sensör veya son nokta sensörü
Bir seride tek sensör veya son nokta sensörü
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik
Malzeme, etkili alan
Plastik, fiber cam takviyeli termoplastik
Somunların malzemesi
Plastik, fiber cam takviyeli termoplastik
Brüt ağırlık
149 g
Reaksiyon süresi, maksimum
30 ms
Risk süresi, maximum
30 ms
Genel veriler - Özellikler
Kısa devre algılaması
Evet
Kısa devre tanımı
Evet
Güvenlik fonksiyonları
Evet
Entegre gösterge, durum
Evet
Sinyalizasyon fonksiyolu yarı iletken çıktıların sayısı
1
Güvenli dijital çıkış sayısı
2
Sensörlerin seri bağlantı sayısı
16
Güvenlik sınıflandırması
Normlar, talimatlar
ISO 13849-1
IEC 60947-5-3
IEC 61508
IEC 60947-5-3
IEC 61508
e
Kontrol kategorisi EN 13849 e göre
4
PFH değeri
2,50 x 10-9 /h
Safety Integrity Level (SIL)
3
Mission Time
20 Year(s)
Mekanik veriler
Anahtarlama mesafesi
8 mm
Temin edilmiş anahtar mesafesi "ON" Sao
7 mm
Temin edilmiş anahtar mesafesi "OFF" Sar
10 mm
Histeresis (anahtar mesafesi), maximum
0,7 mm
Hassasiyet R' yi tekrarlayın R
0,2 mm
Somunların sıkma torku, maksimum
3 Nm
Mekanik veriler - Boyutlar
Konektör, konektör
Kablo
Uzunluk veya makine
2 m
Fiş bağlantısı, giriş/çıkış
7-kutup
Hat/tel çapraz kesiti
0,3 mm2
Veya makine çapı
23 AWG
ISO-diş sensörler
M18
anahtar ağzı genişliği
24 SW
Sensörün boyu
92 mm
Ortam koşulları
Koruma sınıfı
IP65 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+60 °C
Depolama ve taşıma sıcaklığı, minimum
-25 °C
Depolama ve taşıma sıcaklığı, maximum
+85 °C
Titreşime karşı direnç EN 60068-2-6 göre
10 … 55 Hz, Genlik 1 mm
şoka karşı direnç
30 g / 11 ms
II
Nominal darbeye dayanma gerilimi
0,8 kV
III
Kirlilik derecesi e göre VDE 0100
3
Elektriksel veriler
Gerilim tipi
DC (doğru gerilim)
İşletim voltajı, minimum
20,4 VDC
İşletim voltajı, maximum
26,4 VDC
No-load current
50 mA
Nominal çalışma gerilimi
24 VDC
Çalışma akımı
1.000 mA
Anahtarlama frekansı, yaklaşık
3 Hz
Electrical data - Fail-safe digital outputs
Çalışma akımı (emniyetli çıkışlar)
500 mA
Çıkış akımı (güvenli çıkış), maksimum
0,5 A
Versions
p-type
0,5 V
Current leakage
0.5 mA
Voltage, Utilisation category DC12
24 VDC
Current, Utilisation category DC12
0.5 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.5 A
Elektriksel veriler - Diyagnostik çıkış
Nominal çalışma gerilimi
24 VDC
Versions
p-type
4 V
Voltage, Utilisation category DC12
24 VDC
Current, Utilisation category DC12
0.05 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.05 A
Durum göstergesi
Not (LED anahtarlama koşulları göstergesi)
Çok renkli LED: yeşil, kırmızı, sarı
Pin ataması
PIN 1
A1 Ue Kahve rengi
PIN 2
X2 Emniyetli giriş 2: beyaz
PIN 3
A2 GND Mavi
PIN 4
Y1 Emniyetli çıkış 1 Siyah
PIN 5
Sinyal çıkışı: gri
PIN 6
X2 Emniyetli giriş 2 mor
PIN 7
Y2 Emniyetli çıkış 2 kırmızı
Teslimat kapsamı
teslimatta dahildir
Aktüatörler ayrı sipariş edilmelidir.
Montaj malzemesinin teslimat kapsamı
2x Somunlar M18 x 1
Aksesuarlar
Tavsiye (aktüatör)
CST 180-1
CST 180-2
CST 180-2
PROTECT PSC1
SRB-E-301ST
SRB-E-201LC
SRB-E-301ST
SRB-E-201LC
