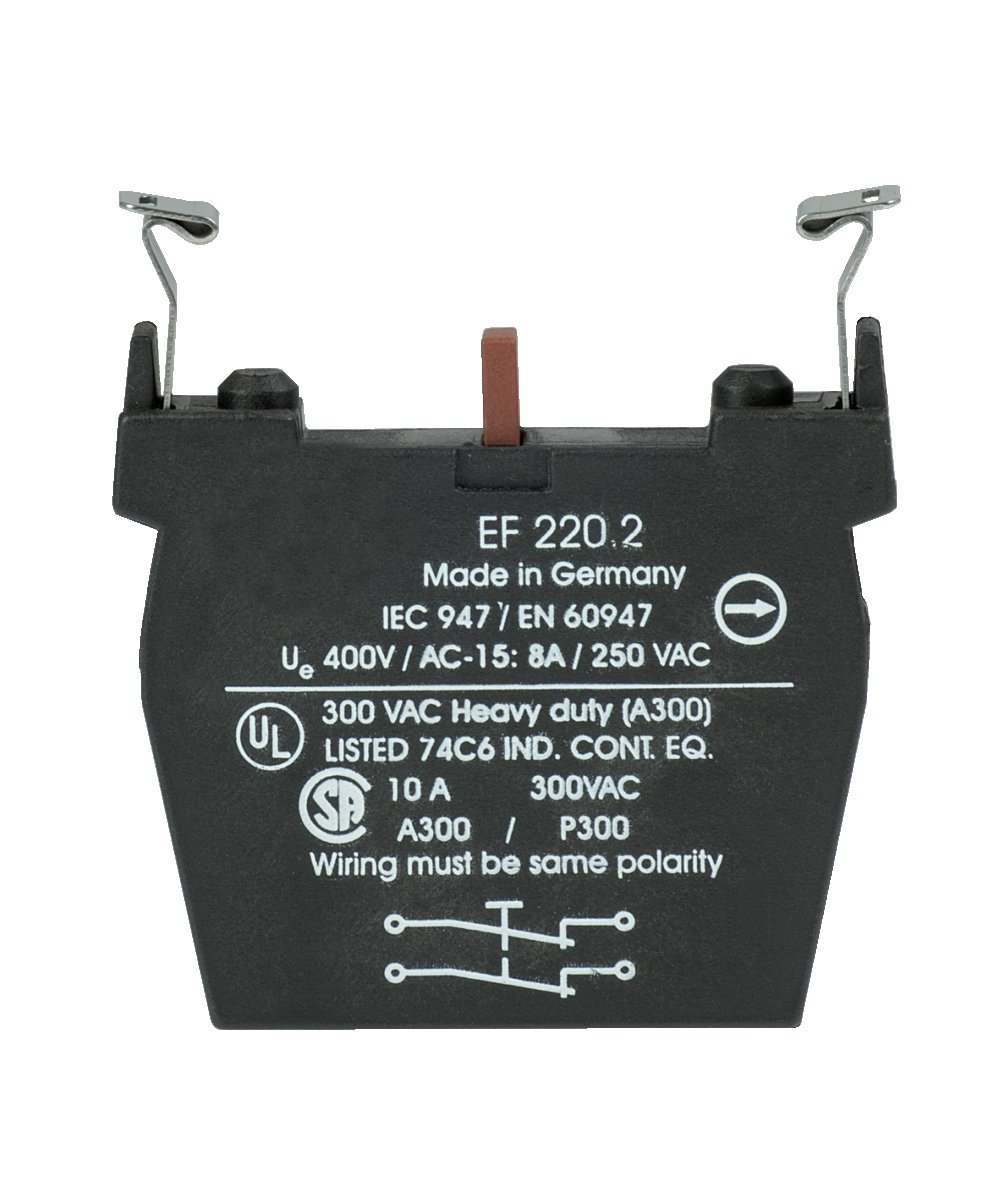

Schmersal EF220.2 101024262 Kontak Bloğu
Vida bağlantısı
Montaj flanşı konumu 2
ACİL DURUM KAPATMA için uygun
31-32; 41-42 (Kontak etiketleme)
Ürün tipi açıklaması
EF 220.2
Makale numarası (sipariş numarası)
101024262
EAN (Avrupa Makale Numarası)
4250116201372
eCl @ ss numarası, Sürüm 9.0
27-37-13-02
eCl @ ss numarası, Sürüm 11.0
27-37-13-02
ETIM numarası, sürüm 6.0
EC000041
Onay - Standartlar
Sertifikalar
cULus
CCC
EAC
CNCA
CCC
EAC
CNCA
Genel veri
Ürün adı
Kontak elemanı EF
Standartlar
EN 60947-5-1
IEC / EN 60947-1
IEC / EN 60947-1
Muhafaza malzemesi
Plastik, cam elyaf takviyeli termoplastik, kendi kendine sönen
Kontakların malzemesi, elektrik
Gümüş
Kontak etiketleme
31-32
41-42
41-42
Brüt ağırlık
20 g
Genel veriler - Özellikler
ACİL DURUM KAPATMA için uygun
Evet
Açıcı sayısı
2
Mekanik Veri
Kurulum Talimatları
takılabilir
Mekanik ömür, tipik
10.000.000 İşlem
pozitif mola hareketi
2 mm
Kontak açılışı
2 mm
Not Hemen çıkma süresi
100 mm / sn'lik uyarıcı bir hızda sıçrama süresi
Montaj flanşı konumu
2
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vida bağlantısı
Kablo kesiti, minimum
0,5 mm², sert
0,5 mm², esnek
0,5 mm², esnek
Kablo kesiti, maksimum
2,5 mm², sert
1,5 mm², esnek
1,5 mm², esnek
Not (Kablo bölümü)
Kablo bölümü hakkındaki tüm göstergeler iletken yüksüklerini içerir.
Mekanik veriler - Boyutlar
Genişlik
10 mm
Uzunluk
46 mm
Derinlik
60 mm
Çevre koşulları
Şalt odalarının koruma sınıfı
IP40
Kliplerin veya Terminallerin koruma sınıfı
IP20
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+80 ° C
Şoka dayanma
110 g / 4 ms
Titreşime dayanıklı
Titreşim direnci: 20 g / 10… 200 Hz
Elektriksel veri
Termal test akımı
10 A
Kullanım kategorisi AC-15
230 VAC
Kullanım kategorisi AC-15
8 A
Kullanım kategorisi DC-13
24 VDC
Kullanım kategorisi DC-13
5 A
Düşük voltajlara uygun
≥ 5 V / ≥ 3,2 mA
Anahtarlama elemanı
Açıcı (NC)
Anahtarlama prensibi
Yavaş hareket
Hemen çıkma süresi, maksimum
5 ms
Frekans değiştirme
1.200 / saat
