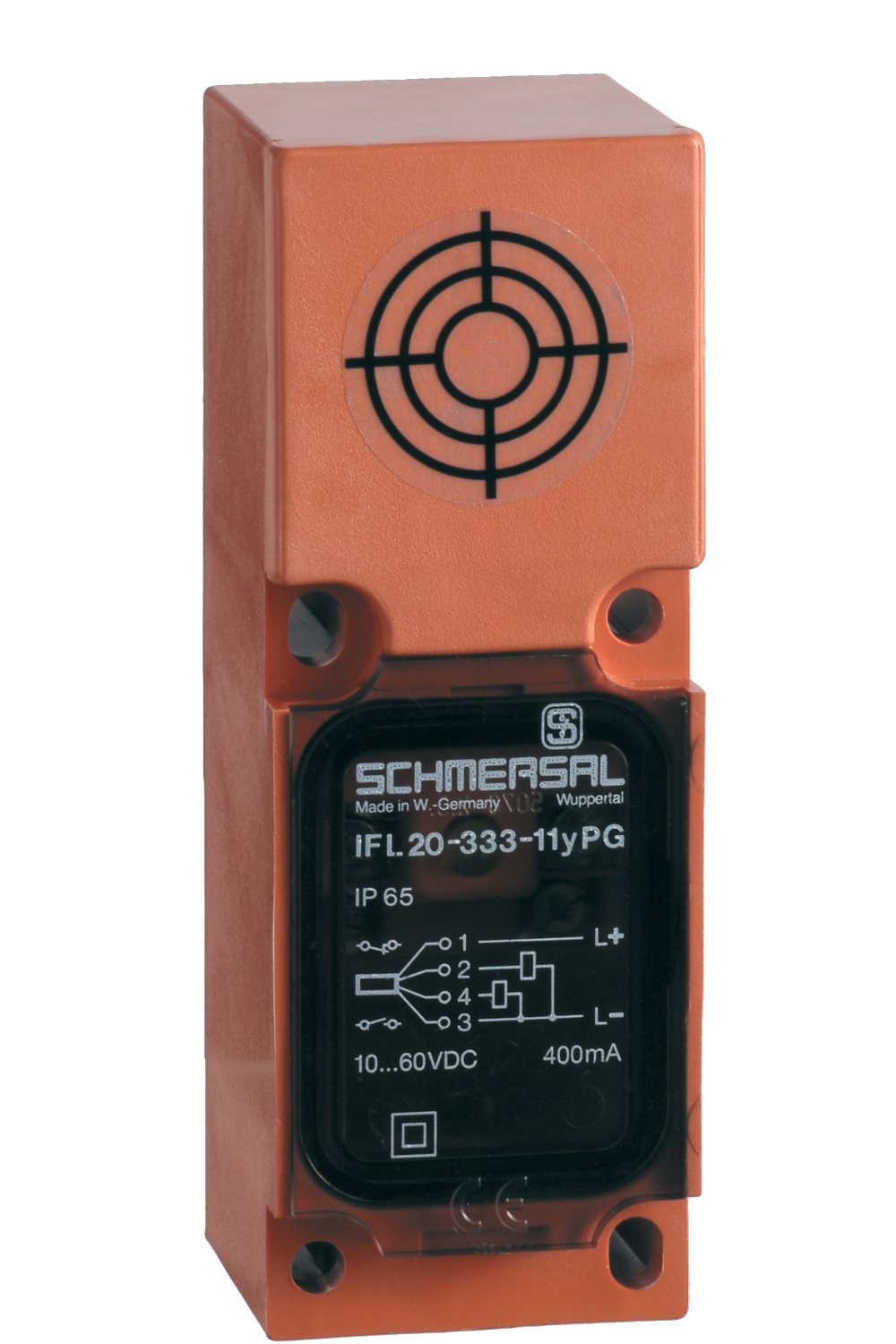

Schmersal IFL 20-333-11P-M20 101173918 Endüktif Yakınlık Anahtarı
DC 4 telli
Tasarım 333
Çift yalıtımlı
Kablolama bölmesi
Termoplastik muhafaza
1 Kablo girişi M 20 x 1.5
Ürün tipi açıklaması
IFL 20-333-11YPG
Makale numarası (sipariş numarası)
101173918
EAN (Avrupa Makale Numarası)
4030661303055
eCl @ ss numarası, Sürüm 9.0
27-27-01-01
eCl @ ss numarası, Sürüm 11.0
27-27-01-01
ETIM numarası, sürüm 6.0
EC002714
ETIM numarası, sürüm 7.0
EC002714
Onay - Standartlar
Sertifikalar
CCC
CNCA
CNCA
Genel veri
Ürün adı
IFL - 333
Standartlar
IEC / EN 60947-5-2
DIN VDE 0660-208
DIN VDE 0660-208
Konut inşaat formu
Blok
Kurulum koşulları (mekanik)
floş değil
Muhafaza malzemesi
Plastik
Kapağın malzemesi
Luran
Brüt ağırlık
160 g
Genel veriler - Özellikler
Integral System Diagnostics, durum
Evet
Kablo tellerinin sayısı
4
Mekanik Veri
Anahtar mesafesi
20 mm
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vida bağlantısı
Kablo kesiti, maksimum
2 x 1,5 mm²
Mekanik veriler - Boyutlar
Sensörün yüksekliği
112 mm
Sensör uzunluğu
40 mm
Sensör genişliği
40 mm
Çevre koşulları
Koruma sınıfı
IP 65 - IEC / EN 60529
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+70 ° C
Koruma derecesi
II
Elektriksel veri
Gerilim türü
DC (doğru akım)
Çalışma voltajı, minimum
10 V
Çalışma voltajı, maksimum
60 V
Yüksüz akım
5,5 mA
İşletim akımı
400 mA
Anahtarlama elemanı
NO kontağı ve NC kontağı (antivalent)
Koruma devresi entegre
endüktif parazit koruması
Polaritenin tersine çevrilmesine karşı koruma
Polaritenin tersine çevrilmesine karşı koruma
Anahtarlama frekansı, yakl.
100 Hz
Elektriksel veriler - Dijital Çıkış
Gerilim düşüşü U d , maksimum
1,5 V
Gerilim düşüşündeki akım U d
0,4 A
Versiyonlar
p tipi
Durum göstergesi
Not (Integral System Diagnostics, durum)
sarı LED
Notlar
Not (Genel)
Anahtarın yeniden konumlandırılmasıyla 5 farklı çalıştırma yönü seçilebilir. Seçilen çalıştırma yönü bir çıkartma ile işaretlenebilir.
