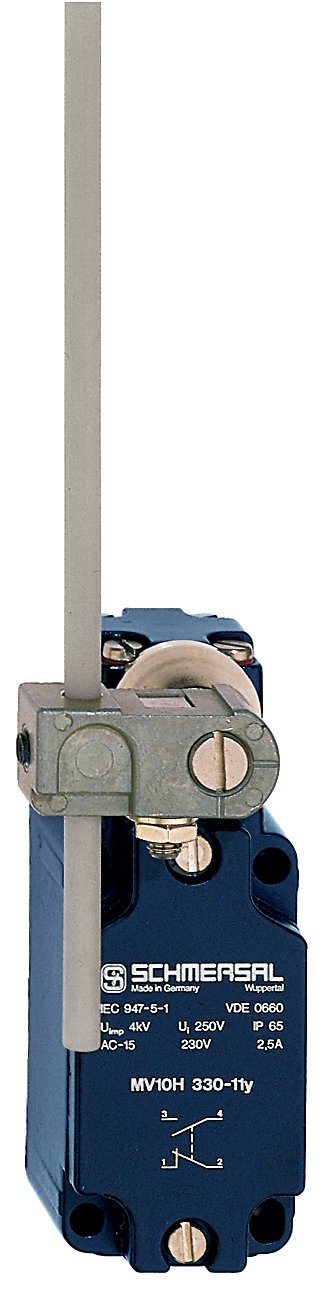

Schmersal MV10H 330-11Y-M20 101168057 Anahtar
0 - Yorum
Kategori
Marka
Stok Kodu
273750
Garanti Süresi
24 Ay
Fiyat
146,23 EUR + KDV
* 1.865,69 TL den başlayan taksitlerle!
6.843,35 TL
Schmersal MV10H 330-11Y-M20 101168057 Anahtar
Uzun ömürlü
Metal muhafaza
Silikon içermez
Epoksi reçine çubuk
1 Kablo girişi M 20 x 1.5
Kol 180 ° değiştirilebilir
Düşük çalıştırma hızları için uygundur
Güç istasyonu uygulamalarında kanıtlanmıştır
40 mm x 76 mm x 40 mm (temel bileşen)
360 ° kol konumunun sürekli ayarlanması
Aktüatör kafası 4 x adımlarda yeniden konumlandırılabilir 90 °
Ürün tipi açıklaması
MV10H 330-11Y
Makale numarası (sipariş numarası)
101168057
EAN (Avrupa Makale Numarası)
4030661220369
eCl @ ss numarası, Sürüm 9.0
27-27-06-01
eCl @ ss numarası, Sürüm 11.0
27-27-06-01
ETIM numarası, sürüm 6.0
EC000030
ETIM numarası, sürüm 7.0
EC000030
Onay - Standartlar
Sertifikalar
cULus
CCC
EAC
CNCA
CCC
EAC
CNCA
Genel veri
Ürün adı
330 çubuk kolu 10H
Standartlar
EN 60947-5-1
Aktif prensip
mekanik
Muhafaza malzemesi
Dökme demir
Muhafaza kaplama malzemesi
boyalı
Kontakların malzemesi, elektrik
Gümüş
Çubuğun malzemesi
Epoksi reçine
Brüt ağırlık
315 g
Genel veriler - Özellikler
Açıcı sayısı
1
Panjur sayısı
1
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d Normalde kapalı kontak (NC)
20.000.000 İşlem
Mekanik Veri
Uyarıcı eleman
Çubuk kolu
Mekanik ömür, tipik
30.000.000 İşlem
Kontak açılışı
2 x 0,5 mm
Harekete geçirici hız, minimum
1 mm / dak
Uyarıcı tork
0,5 Nm
Anahtarlama noktalarının doğruluğunu tekrarlayın
0.02
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vida bağlantısı
Kablo kesiti, minimum
1,5 mm²
Kablo kesiti, maksimum
2,5 mm²
Not (Kablo bölümü)
Kablo bölümü hakkındaki tüm göstergeler iletken yüksüklerini içerir.
Tel kesiti
13 AWG
Mekanik veriler - Boyutlar
Sensörün yüksekliği
276 mm
Sensör uzunluğu
40 mm
Sensör genişliği
40 mm
Çubuk Çapı
6 mm
Çevre koşulları
Koruma sınıfı
IP 65 - IEC / EN 60529
Ortam sıcaklığı, minimum
-30 ° C
Ortam sıcaklığı, maksimum
+90 ° C
Şoka dayanma
50 g / 6 ms
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
4 kV
Elektriksel veri
Termal test akımı
6 bir
Kullanım kategorisi AC-15
230 VAC
Kullanım kategorisi AC-15
2,5 A
Anahtarlama elemanı
NO kontağı, NC kontağı
Not (Anahtarlama elemanı)
galvanik olarak ayrılmış kontak köprüleri
Anahtarlama prensibi
Snap anahtarı öğesi
Hemen çıkma süresi, maksimum
43,221 ms
Geçiş süresi, maksimum
10 ms
