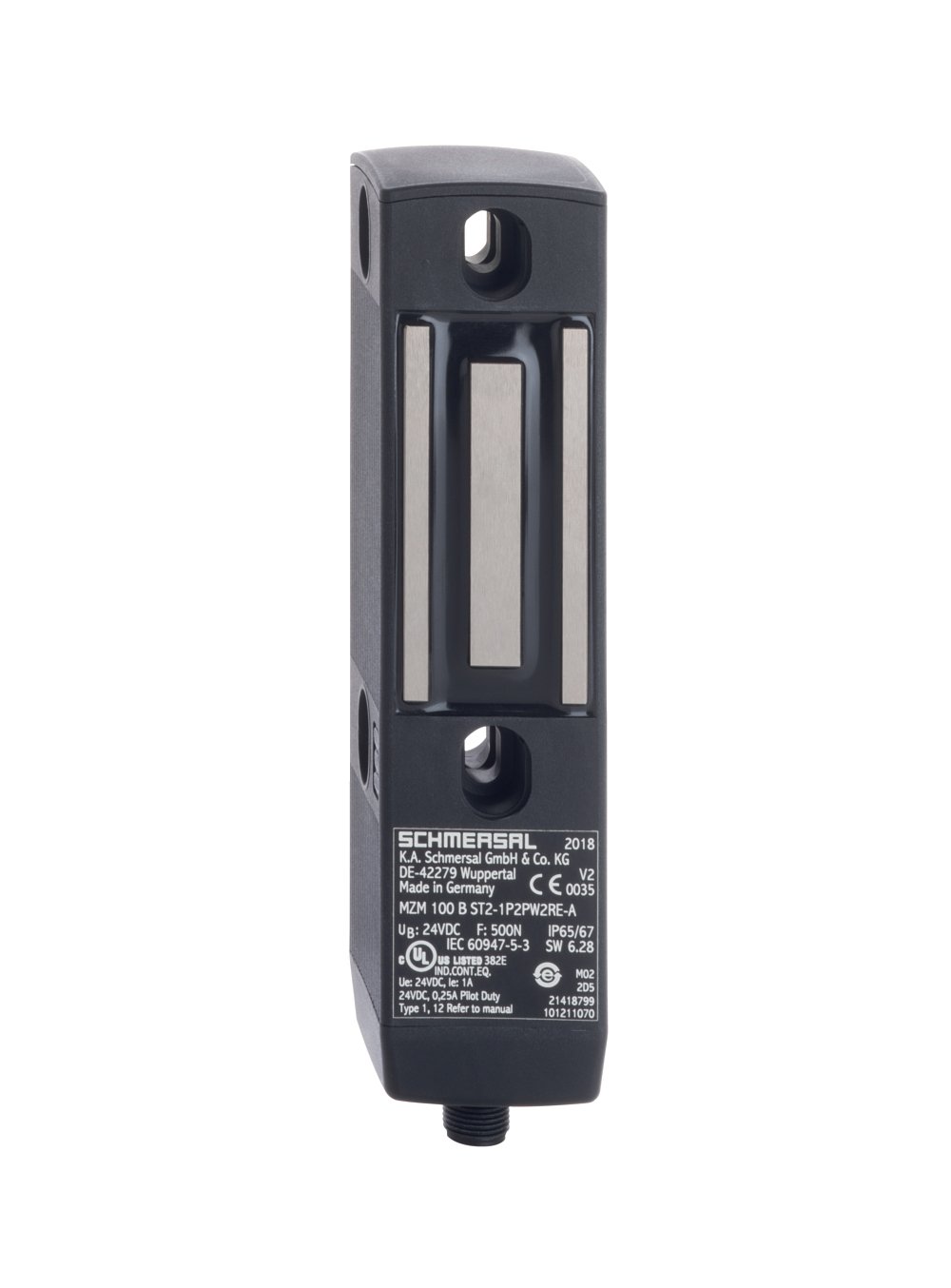

Schmersal MZM100B-ST2-SD2PR-A 101208738
0 - Yorum
Kategori
Marka
Stok Kodu
2737687
Garanti Süresi
24 Ay
Fiyat
1.358,68 EUR + KDV
* 17.335,34 TL den başlayan taksitlerle!
63.586,00 TL
Schmersal MZM100B-ST2-SD2PR-A 101208738
Patentli
Otomatik mandal
Kilitleme kuvveti
akıllı tanılama
Termoplastik muhafaza
Konektör M12, 8-kutup
40 mm x 179 mm x 40 mm
aktüatör denetlenmiş
Kontaktsız elektronik, kodlu sistem
Sensör zincirinin max. uzunluğu 200 m
3 LED ler çalışma koşullarını gösterir
seri bağlantılı kendi kendini kontrol etme
Yenilemeli ve tek çalışma prensipli (bireyin korunması için) bobinli kilitler
Sensör teknolojisi aktüatör ve kilitleme arasında dikeyde ± 5 mm ve yatayda ± 3 mm kaymaya izin verir.
Sipariş ayrıntıları
Ürün tip tanımı
MZM100B-ST2-SD2PR-A
Ürün numarası (sipariş numarası)
101208738
EAN (European Article Number)
4030661393407
eCl@ass Numara, Sürümü 9.0
27-27-26-03
27-27-26-03
Onaylar
Verileri
TÜV
cULus
EAC
cULus
EAC
Genel veriler
Ürün adı
MZM 100
Normlar, talimatlar
IEC 61508
genel bilgiler
Evrensel Kodlama
düşük
Etkili kural
endüktif
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik
Brüt ağırlık
640 g
Hazır olma zamanı, maximum
4.000 ms
Reaksiyon süresi, maksimum
150 ms
Risk süresi, maximum
150 ms
Genel veriler - Özellikler
Kilitleme kuvveti
Evet
Sıralı diyagnostik
Evet
Mandallama
Evet
Kısa devre algılaması
Evet
Kısa devre tanımı
Evet
Seri bağlantı
Evet
Güvenlik fonksiyonları
Evet
Entegre gösterge, durum
Evet
Emniyet kontaktlarının sayısı
2
Sensörlerin seri bağlantı sayısı
31
Güvenlik sınıflandırması
Normlar, talimatlar
IEC 61508
Güvenlik sınıflandırması - Kapalı tutma fonksiyonu
e
Kontrol kategorisi
4
PFH değeri
3,54 x 10-9 /h
3
Mission Time
20 Year(s)
Mekanik veriler
Mechanical life, typical
1,000,000 Operations
Kumanda hızı < 0,5 m/s
5 kg kapı kütlelerinde devre aralığı
5 kg kapı kütlelerinde devre aralığı
Clamping force, typically
750 N
Clamping force, guaranteed
500 N
Mandallama kuvveti
30 N
Mekanik veriler - Boyutlar
Konektör, konektör
Konektör M12, 8-kutup
Sensörün yüksekliği
179 mm
Sensörün boyu
40 mm
Sensörün genişliği
40 mm
Ortam koşulları
Koruma sınıfı
IP65 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+55 °C
Depolama ve taşıma sıcaklığı, minimum
-25 °C
Depolama ve taşıma sıcaklığı, maximum
+70 °C
Göreli nem, minimum
30 %
Göreli nem, maximum
95 %
yoğuşmaz
buzlanmaz
buzlanmaz
Titreşime karşı direnç EN 60068-2-6 göre
10 … 150 Hz, Genlik 0.35 mm
şoka karşı direnç
30 g / 11 ms
III
Nominal darbeye dayanma gerilimi
0,8 kV
III
Kirlilik derecesi e göre VDE 0100
3
Elektriksel veriler
İşletim voltajı, minimum
20,4 VDC
İşletim voltajı, maximum
26,4 VDC
No-load current
600 mA
Çalışma akımı
50 mA
N 60947-5-1 uyarınca koşullu nominal kısa devre akımı
100 A
Anahtarlama frekansı, maximum
1 Hz
Note
Cable length and cable section alter the voltage drop depending on the output current
Elektriksel veriler - Bobin kontrollu IN
Mıknatıs girişlerinin anahtarlama eşikleri
-3 V … 5 V (Low)
15 V … 30 V (High)
15 V … 30 V (High)
C0
C1
C2
C3
C2
C3
Electrical data - Fail-safe digital inputs
Emniyetli girişlerin anahtarlama eşikleri
−3 V … 5 V (Low)
15 V … 30 V (High)
15 V … 30 V (High)
C1
C1
C2
C3
C2
C3
Electrical data - Fail-safe digital outputs
Çalışma akımı (emniyetli çıkışlar)
250 mA
1 V
Current leakage
0.5 mA
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.25 A
C1
C1
Elektriksel veriler - Diyagnostik çıkış
2 V
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.05 A
Durum göstergesi
Not (LED anahtarlama koşulları göstergesi)
Anahtarlama koşulu: sarı LED
Hata işlevli kusur: kırmızı LED
Besleme gerilimi UB: yeşil LED
Hata işlevli kusur: kırmızı LED
Besleme gerilimi UB: yeşil LED
Pin ataması
PIN 1
A1 Besleme gerilimi UB
PIN 2
X1 Emniyetli giriş 1
PIN 3
A2 GND
PIN 4
Y1 Emniyetli çıkış 1
PIN 5
OUT seri tanılama çıkışı
PIN 6
X2 Emniyetli giriş 2
PIN 7
Y2 Emniyetli çıkış 2
PIN 8
IN seri tanılama girişi
Teslimat kapsamı
teslimatta dahildir
Aktüatörler ayrı sipariş edilmelidir.
Aksesuarlar
Tavsiye (aktüatör)
MZM 100-B1.1
