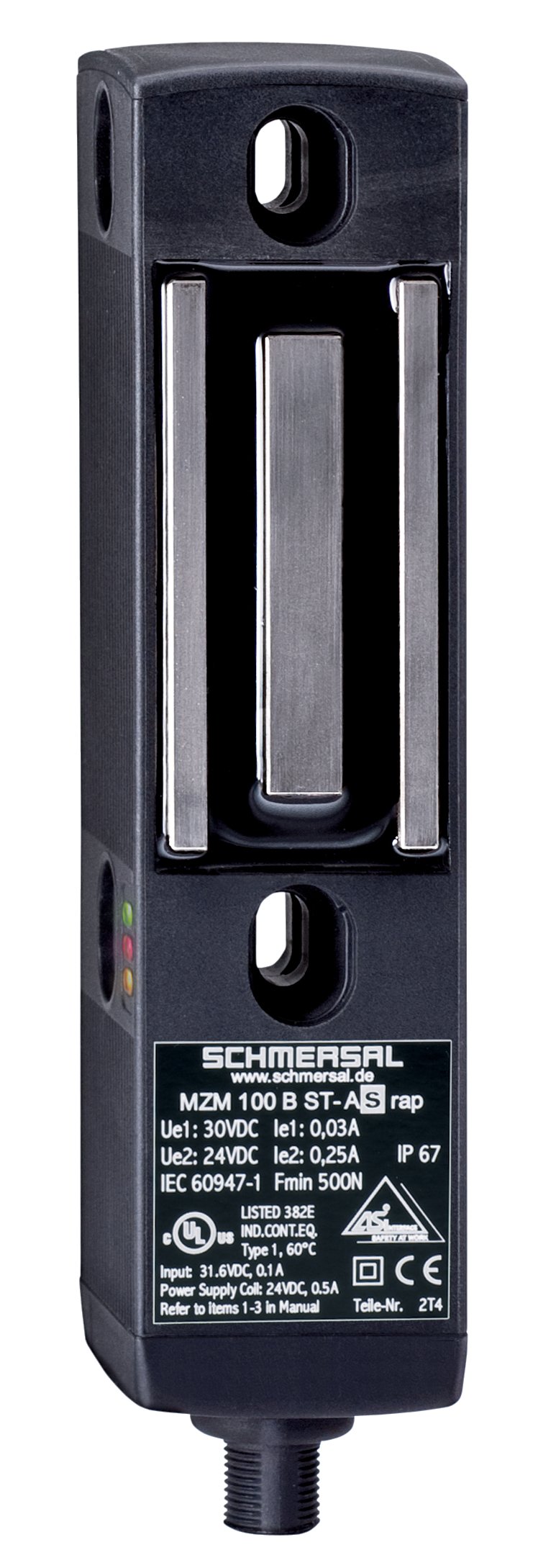

Schmersal MZM100BST-AS-REMAP 101209551
Otomatik mandal
Kilitleme kuvveti
Bobin kilitlemeli
akıllı tanılama
Kalıcı mıknatıs
Entegre AS-Arayüzü
Termoplastik muhafaza
40 mm x 179 mm x 40 mm
aktüatör denetlenmiş
Kontaktsız elektronik, kodlu sistem
3 LED ler çalışma koşullarını gösterir
Yenilemeli ve tek çalışma prensipli (bireyin korunması için) bobinli kilitler
Sensör teknolojisi aktüatör ve kilitleme arasında dikeyde ± 5 mm ve yatayda ± 3 mm kaymaya izin verir.
Sipariş ayrıntıları
Ürün tip tanımı
MZM 100 B ST-AS REMAP
Ürün numarası (sipariş numarası)
101209551
EAN (European Article Number)
4030661383200
eCl@ass Numara, Sürümü 9.0
27-27-26-03
27-27-26-03
Onaylar
Verileri
TÜV
cULus
ASi-SaW
EAC
cULus
ASi-SaW
EAC
Genel veriler
Ürün adı
MZM 100 AS
Normlar, talimatlar
EN 62026-2
IEC 61508
IEC 61508
genel bilgiler
Evrensel Kodlama
düşük
Etkili kural
endüktif
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik
Brüt ağırlık
631 g
Hazır olma zamanı, maximum
4.000 ms
Reaksiyon süresi, maksimum
150 ms
Risk süresi, maximum
150 ms
Genel veriler - Özellikler
Kilitleme kuvveti
Evet
aktüatör denetlenmiş
Evet
Mandallama
Evet
Güvenlik fonksiyonları
Evet
Entegre gösterge, durum
Evet
Güvenlik sınıflandırması
Normlar, talimatlar
IEC 61508
e
Kontrol kategorisi EN 13849 e göre
4
PFH değeri
5,00 x 10-9 /h
Safety Integrity Level (SIL)
3
Mission Time
20 Year(s)
Mekanik veriler
Mechanical life, typical
1,000,000 Operations
Kumanda hızı < 0,5 m/s
5 kg kapı kütlelerinde devre aralığı
5 kg kapı kütlelerinde devre aralığı
Clamping force, typically
750 N
Clamping force, guaranteed
500 N
Güç, mandallama kuvveti, minimum {N}
30 N
Güç, mandallama kuvveti, maksimum {N}
100 N
Mekanik veriler - Boyutlar
Konektör, konektör
Konektör fişi M12, 4-kutup, A-kodlama
Sensörün yüksekliği
179 mm
Sensörün boyu
40 mm
Sensörün genişliği
40 mm
Ortam koşulları
Koruma sınıfı
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+55 °C
Depolama ve taşıma sıcaklığı, minimum
-25 °C
Depolama ve taşıma sıcaklığı, maximum
+85 °C
Göreli nem, minimum
30 %
Göreli nem, maximum
95 %
yoğuşmaz
buzlanmaz
buzlanmaz
Titreşime karşı direnç EN 60068-2-6 göre
10 … 150 Hz, Genlik 0.35 mm
şoka karşı direnç
30 g / 11 ms
III
Nominal darbeye dayanma gerilimi
0,8 kV
III
Kirlilik derecesi e göre IEC/EN 60664-1
3
Elektriksel veriler - AS arayüz
İşletim voltajı AS-i, minimum
26,5 VDC
İşletim voltajı AS-i, maximum
31,6 VDC
Not (İşletim voltajı, AS-i)
ters kutuplamaya karşı koruma
Çalışma aralığı ASi, maximum
100 mA
Electrical data - AS-Interface specification
Güvenlik Uydusu
V 2.1
S-7.B.F.E
AS-I, IO-Code
0x7
AS-I, ID-Code
0xB
AS-I, ID-Code1
0xF
AS-I, ID-Code2
0xE
Veri bitleri DI 0/DI 1 = Dinamik kod aktarımı
Veri bitleri DI 2/DI 3 = Dinamik kod aktarımı
Bobin kontrollu
Kilitleme kuvvetinin değişken ayarlaması için
Kilitleme kuvvetinin değişken ayarlaması için
Kilitleme kuvvetinin değişken ayarlaması için
Aktüatör dahil
Solenoid kilit kilitlendi
Yardımcı gerilim içinde
Aygıt hatası (Hata algılandı)
Parametre çıkışlarını "1111" (0xF)'e ayarla
AS-i Input module address
0
Note (AS-i Input module address)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Elektriksel veriler - Yardımcı gerilim (Aux)
Rated operating voltage
24 VDC -15% / +10% (stabilised PELV)
Operating current
600 mA
Durum göstergesi
Not (LED anahtarlama koşulları göstergesi)
(2) sari LED: aygıt statüsü
(3) kırmızı LED: aygıt hatası
(3) kırmızı LED: aygıt hatası
Pin ataması
AS-i +
Aux - (P)
AS-Interface -
Aux + (P)
Teslimat kapsamı
teslimatta dahildir
Aktüatörler ayrı sipariş edilmelidir.
Aksesuarlar
Tavsiye (aktüatör)
MZM 100-B1.1
