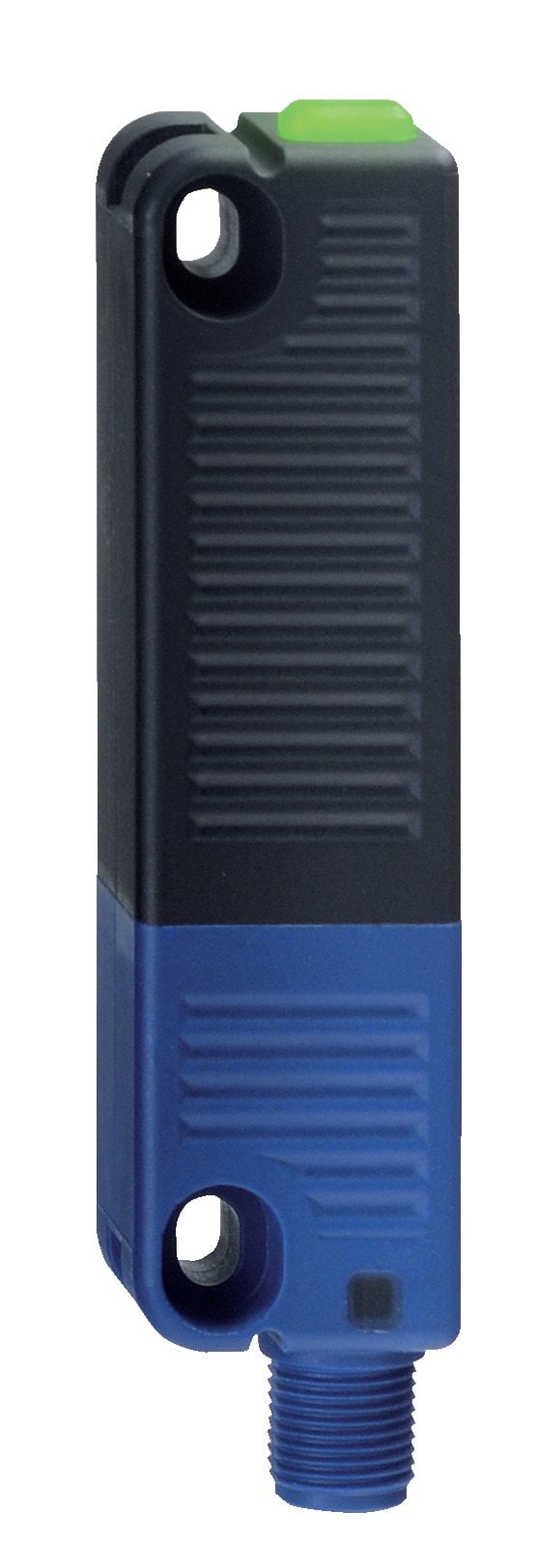

Schmersal RSS 36-I1-D-ST 101216958
Yandan çalıştırma
Termoplastik muhafaza
27 mm x 108,2 mm x 35 mm
Yanlış hizalanmış çalıştırma mümkün
1 x konektör soketi M12, 8 kutuplu
RFID teknolojisi ile bireysel kodlama
2 kısa devre korumalı PNP emniyet çıkışı
ISO 14119'a göre "Yüksek" kodlama seviyesi
Anahtarlama noktalarının yüksek tekrar doğruluğu
Kurcalamaya karşı ihtiyaç temelli koruma için RFID teknolojisi
Kontrol kabinine kadar güvenlik kablolarının entegre çapraz kısa, kablo kopması ve harici gerilim denetimi
Ürün tipi açıklaması
RSS 36-I1-D-ST
Makale numarası (sipariş numarası)
101216958
EAN (Avrupa Makale Numarası)
4030661416380
eCl @ ss numarası, Sürüm 9.0
27-27-24-03
eCl @ ss numarası, Sürüm 11.0
27-27-24-03
Onay - Standartlar
Sertifikalar
TÜV
cULus
ECOLAB
EAC
FCC
IC
cULus
ECOLAB
EAC
FCC
IC
Genel veri
Ürün adı
RSS 36
Standartlar
IEC 60947-5-3
Genel bilgi
Bireysel kodlama
ISO 14119'a göre kodlama seviyesi
Yüksek
Aktif prensip
RFID
Konut inşaat formu
Blok
Kurulum koşulları (mekanik)
floş değil
Sensör topolojisi
Seri kablolama için sensör
Muhafaza malzemesi
Plastik, cam elyaf takviyeli termoplastik, kendi kendine sönen
Aktif alan
Cam elyafı, güçlendirilmiş termoplastik
Brüt ağırlık
80 g
Hazır olma süresi, maksimum
2.000 ms
Tepki süresi, maksimum
100 ms
Risk süresi, maksimum
200 ms
Genel veriler - Özellikler
Teşhis çıkışı
Evet
Kısa devre tespiti
Evet
Kısa devre tanıma
Evet
Güvenlik fonksiyonları
Evet
Basamaklı
Evet
Integral System Diagnostics, durum
Evet
LED sayısı
3
Sinyal verme fonksiyonlu yarı iletken çıkışların sayısı
1
Arıza korumalı dijital çıktıların sayısı
2
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
IEC 60947-5-3
EN 62061
IEC 61508
IEC 60947-5-3
EN 62061
IEC 61508
En fazla performans seviyesi
e
EN13849'a göre kontrol kategorisi
4
PFH değeri
2,70 x 10⁻¹⁰ / saat
Güvenlik Bütünlük Seviyesi (SIL), aşağıdakiler için geçerlidir:
3
Görev süresi
20 yıl)
Mekanik Veri
Harekete geçirici paneller
yanal
Aktif alan
yanal
Montaj
Sensör montajı ve aktüatörlerin yan montajı için 25 mm vida uzunluğu yeterlidir. Aktüatör dikey olarak monte edildiğinde ve / veya sızdırmazlık diskleri kullanıldığında 30 mm uzunluğunda vidalar önerilir.
Anahtar mesafesi
12 mm
Sağlanan anahtar mesafesi "AÇIK" S ao
10 mm
Sağlanan anahtar mesafesi "KAPALI" S ar
20 mm
Histerezis (Anahtar mesafesi), maksimum
2 mm
RR doğruluğunu tekrarlayın
0,5 mm
Not (Tekrar doğruluğu R )
Eksenel kaçıklık: Uzun kenar, maksimum 8 mm'lik sensör ve aktüatör yükseklik yanlış hizalamasına (x) izin verir (örn. Montaj toleransı veya koruyucu kapı sarkması nedeniyle). Eksenel kaçıklık (y) maks. ± 18 mm (şekle bakın: Çalışma prensibi). İki sensör sistemi arasındaki minimum boşluk 100 mm.
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Konektör M12, 8 kutuplu
Not
Ara bağlantı kablosunun kablo bölümü dikkate alınmalıdır! Kablo uzunluğu ve kablo bölümü, çıkış akımına bağlı olarak voltaj düşüşünü değiştirir
Mekanik veriler - Boyutlar
Sensörün yüksekliği
25 mm
Sensör uzunluğu
22 mm
Sensör genişliği
106,3 mm
Çevre koşulları
Koruma sınıfı
IP 65 - IEC / EN 60529
IP 67 - IEC / EN 60529
IP 69 - IEC / EN 60529
IP 67 - IEC / EN 60529
IP 69 - IEC / EN 60529
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+70 ° C
Depolama ve nakliye sıcaklığı, minimum
-25 ° C
Depolama ve taşıma sıcaklığı, maksimum
+85 ° C
Kablonun malzeme sıcaklığı direnci (hareket halinde), minimum
-10 ° C
Kablonun malzeme sıcaklığı direnci (beklemede), minimum
-30 ° C
Malzeme sıcaklığı direnci (uzun süreli), maksimum
+105 ° C
EN 60068-2-6'ya göre titreşim direnci
10… 55 Hz, genlik 1 mm
Şoka dayanma
30 g / 11 ms
Koruma derecesi
III
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
0.8 kV
Aşırı gerilim kategorisi
III
VDE 0100'e göre kirlilik derecesi
3
Elektriksel veri
Gerilim türü
DC (doğru akım)
Yüksüz akım
100 mA
Anma çalışma gerilimi
24 VDC −% 15 / +% 10
Anma çalışma gerilimi, minimum
20,4 VDC
Anma çalışma gerilimi, maksimum
26,4 VDC
İşletim akımı
600 mA
EN 60947-5-1'e göre gerekli nominal kısa devre akımı
100 bir
Anahtarlama frekansı, yakl.
1 Hz
Elektrik verileri - Arıza korumalı dijital çıkışlar
Anma çalışma akımı (emniyet çıkışları)
250 mA
Çıkış akımı, (arıza korumalı çıkış), maksimum
0,3 A
Versiyonlar
p tipi
Gerilim düşüşü U d , maksimum
1 V
Akım kaçağı
0,5 mA
Gerilim, Kullanım kategorisi DC12
24 VDC
Akım, Kullanım kategorisi DC12
0.25 A
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
0.25 A
Elektriksel veriler - Teşhis çıkışı
Versiyonlar
p tipi
Gerilim düşüşü U d , maksimum
2 V
Gerilim, Kullanım kategorisi DC12
24 VDC
Akım, Kullanım kategorisi DC12
0,05 A
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
0,05 A
Elektrik verileri - Elektromanyetik uyumluluk (EMC)
Girişimci radyasyon
IEC 61000-6-4
EMC derecelendirmesi
IEC 60947-3
Durum göstergesi
Not (LED anahtarlama koşulları ekranı)
LED sarı: Çalışma durumu
LED yeşil: Besleme gerilimi
LED kırmızı: Hata
LED yeşil: Besleme gerilimi
LED kırmızı: Hata
Pin ataması
PIN 1
A1 Ue Kahverengi
PIN 2
X1 Güvenlik girişi 1 Beyaz
PIN 3
A2 GND Mavi
PIN 4
Y1 Güvenlik çıkışı 1 Siyah
PIN 5
OUT Teşhis çıkışı OUT Gri
PİM 6
X2 Güvenlik girişi 2 mor
PİM 7
Y2 Güvenlik çıkışı 2 kırmızı
PİM 8
IN fonksiyonu olmadan Pembe
Teslimat kapsamı
Teslimata dahil
Aktüatörler ayrıca sipariş edilmelidir.
Aksesuar
Öneri (aktüatör)
RST 36-1
RST 36-1-R
RST 36-1-R
Önerilen emniyet şalteri
KORUYUN PSC1
SRB
-E-301ST SRB-E-201LC
SRB
-E-301ST SRB-E-201LC
Notlar
Not (Genel)
Bireysel kodlama sırasında, bir RST aktüatörüne başlatma sırasında basit bir rutin yoluyla öğretilir, böylece bir yedek veya ikame aktüatör vasıtasıyla herhangi bir kurcalama kalıcı olarak hariç tutulur.
