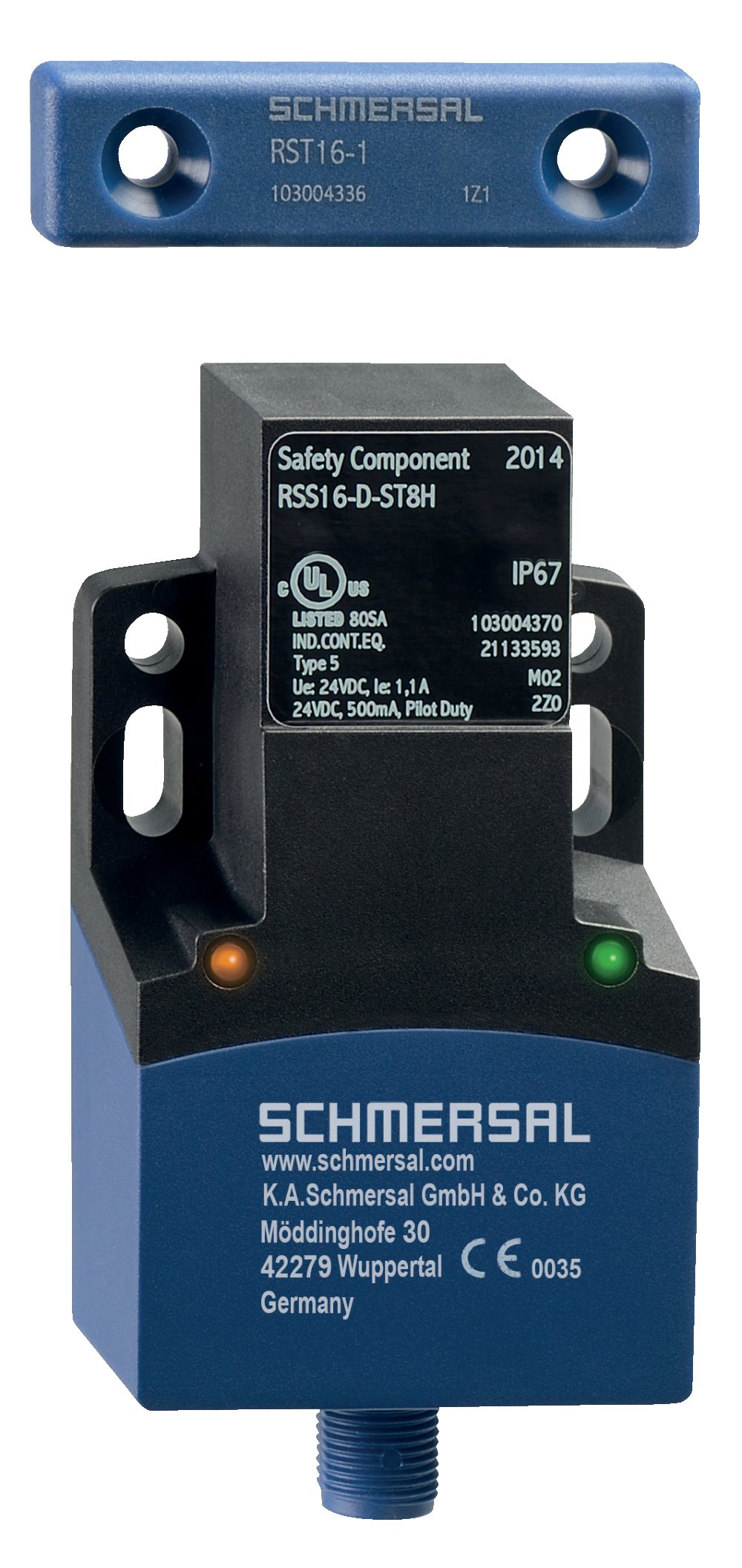

Schmersal RSS16-D-ST8H 103004370 Elektronik Emniyet Sensörü
0 - Yorum
Kategori
Marka
Stok Kodu
2737688
Garanti Süresi
24 Ay
Fiyat
387,48 EUR + KDV
* 4.943,91 TL den başlayan taksitlerle!
18.134,25 TL
Schmersal RSS16-D-ST8H 103004370 Elektronik Emniyet Sensörü
Kilitlemesiz
Seri bağlantı
Termoplastik muhafaza
3 farklı uyarı yönleri
Seri bağlantı için uygundur
1 x konektör fişi M12, 8-kutup
Manyetik kilitlemeli kapı stopu
RFID teknolojisi ile üniversal kodlama
Klemens bölgesi ya da fiş bağlantısı
RFID teknolojisi aracılığıyla ihtiyaca uygun manipülasyon koruması
Sipariş ayrıntıları
Ürün tip tanımı
RSS16-D-ST8H
Ürün numarası (sipariş numarası)
103004370
EAN (European Article Number)
4030661456843
eCl@ass Numara, Sürümü 9.0
27-27-24-03
27-27-24-03
Onaylar
Verileri
cULus
EAC
FCC
IC
EAC
FCC
IC
Genel veriler
Ürün adı
RSS16
Normlar, talimatlar
IEC 60947-5-3
genel bilgiler
Evrensel Kodlama
düşük
Etkili kural
RFID
Gövdenin konstrüksiyon şekli
Blok
Yerleştirme koşulları (mekanik)
bir hizada değil
Sensör topolojisi
Seri bağlantı için sensör
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik kendiliğinden söner
Malzeme, etkili alan
Plastik, fiber cam takviyeli termoplastik
Brüt ağırlık
160 g
Hazır olma zamanı, maximum
2.000 ms
Reaksiyon süresi, maksimum
100 ms
Risk süresi, maximum
200 ms
Genel veriler - Özellikler
Diyagnostik çıkış
Evet
Kısa devre algılaması
Evet
Kısa devre tanımı
Evet
Seri bağlantı
Evet
Güvenlik fonksiyonları
Evet
Kaskat edilebilir
Evet
Entegre gösterge, durum
Evet
LED sayısı
2
Sinyalizasyon fonksiyolu yarı iletken çıktıların sayısı
1
Güvenli dijital çıkış sayısı
2
Güvenlik sınıflandırması
Normlar, talimatlar
ISO 13849-1
IEC 60947-5-3
EN 62061
IEC 61508
IEC 60947-5-3
EN 62061
IEC 61508
e
Kontrol kategorisi EN 13849 e göre
4
PFH değeri
6,30 x 10⁻¹¹ /h
Safety Integrity Level (SIL)
3
Mission Time
20 Year(s)
Mekanik veriler
Uyarı düzlemleri
ön taraf
geri
baş tarafı
geri
baş tarafı
Malzeme, etkili alan
yan taraf
ön taraf
kapak tarafı
ön taraf
kapak tarafı
Montaj
2 x M5. Silindirik başlı vida
Anahtarlama mesafesi
15 mm
Temin edilmiş anahtar mesafesi "ON" Sao
12 mm
Temin edilmiş anahtar mesafesi "OFF" Sar
30 mm
Histeresis (anahtar mesafesi), maximum
2 mm
Hassasiyet R' yi tekrarlayın R
0,5 mm
Somunların sıkma torku, maksimum
2 Nm
Mekanik veriler - Boyutlar
Konektör, konektör
Konektör M12, 8-kutup
Note
The cable section of the interconnecting cable must be observed for both wiring variants! Cable length and cable section alter the voltage drop depending on the output current
Sensörün yüksekliği
30 mm
Sensörün boyu
91 mm
Sensörün genişliği
52 mm
Ortam koşulları
Koruma sınıfı
IP65 e göre IEC/EN 60529
IP66 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
IP66 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+70 °C
Depolama ve taşıma sıcaklığı, minimum
-25 °C
Depolama ve taşıma sıcaklığı, maximum
+85 °C
şoka karşı direnç
30 g / 11 ms
Protection rating
0
Nominal darbeye dayanma gerilimi
0,8 kV
III
Kirlilik derecesi e göre VDE 0100
3
Elektriksel veriler
Gerilim tipi
DC (doğru gerilim)
No-load current
100 mA
Nominal çalışma gerilimi, minimum
20.4 VDC
Nominal çalışma gerilimi, maximum
26.4 VDC
Çalışma akımı
2.100 mA
N 60947-5-1 uyarınca koşullu nominal kısa devre akımı
100 A
Anahtarlama frekansı, yaklaşık
1 Hz
Electrical data - Fail-safe digital outputs
Çalışma akımı (emniyetli çıkışlar)
1.000 mA
Çıkış akımı (güvenli çıkış), maksimum
1 A
Versions
p-type
1 V
Current leakage
0.5 mA
Voltage, Utilisation category DC12
24 VDC
Current, Utilisation category DC12
1 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
1 A
Elektriksel veriler - Diyagnostik çıkış
Nominal çalışma akımı (teşhis çıkışı)
50 mA
Versions
p-type
2 V
Voltage, Utilisation category DC12
24 VDC
Current, Utilisation category DC12
0.05 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
0.05 A
Elektriksel veriler - Elektromanyetik uyumluluk (EMC)
IEC 61000-6-4
IEC 60947-3
Durum göstergesi
Not (LED anahtarlama koşulları göstergesi)
Çok renkli LED: yeşil kırmızı
Sari LED: anahtarlama koşulu
Yeşil LED : Besleme gerilimi
kırmızı LED : hata
Sari LED: anahtarlama koşulu
Yeşil LED : Besleme gerilimi
kırmızı LED : hata
Teslimat kapsamı
teslimatta dahildir
Aktüatörler ayrı sipariş edilmelidir.
Aksesuarlar
Tavsiye (aktüatör)
RST16-1
RST-U-2
RST-U-2
PROTECT PSC1
SRB-E-301ST
SRB-E-201LC
SRB-E-301ST
SRB-E-201LC
