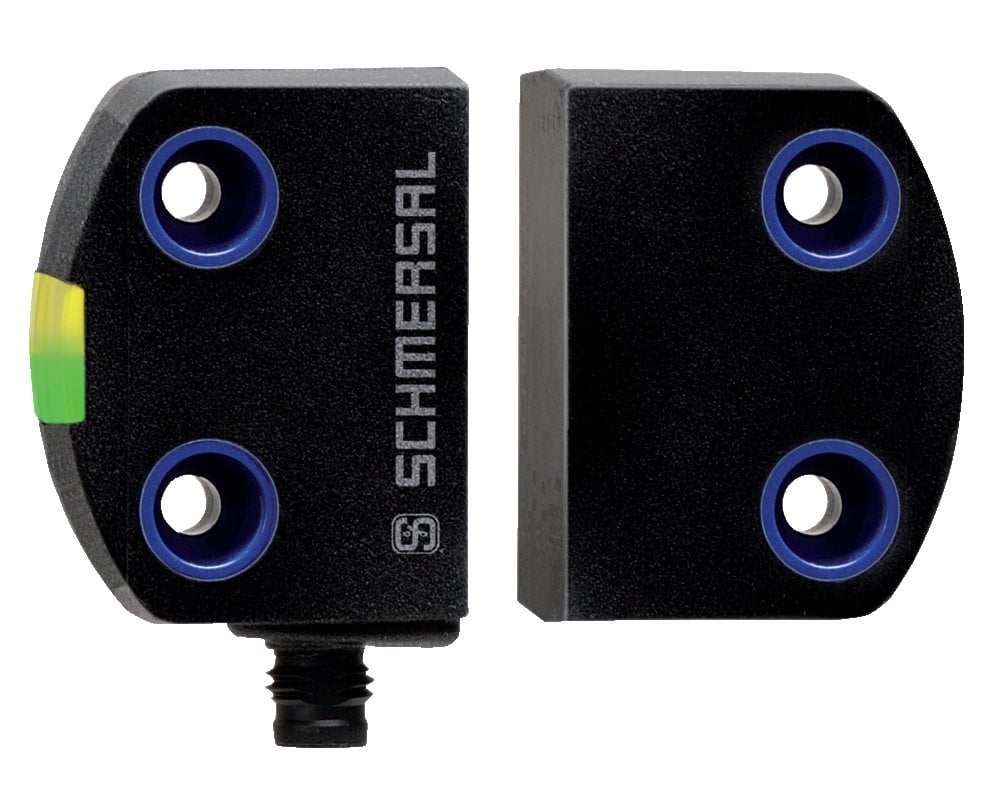

Schmersal RSS260-SD-ST 103003605 Emniyet Sensörü
0 - Yorum
Kategori
Marka
Stok Kodu
2737636
Garanti Süresi
24 Ay
Fiyat
334,28 EUR + KDV
* 4.265,08 TL den başlayan taksitlerle!
15.644,30 TL
Schmersal RSS260-SD-ST 103003605 Emniyet Sensörü
1 adet konektör fişi M8
Termoplastik muhafaza
RFID teknolojisi ile evrensel kodlama
Ön ve yanal çalıştırma etkin
Maks. Alan sayısı 31 sensör seri olarak bağlanabilir.
Ek açı olmadan basit montaj
Kurcalamaya karşı ihtiyaç temelli koruma için RFID teknolojisi
Ürün tipi açıklaması
RSS260-SD-ST
Makale numarası (sipariş numarası)
103003605
EAN (Avrupa Makale Numarası)
4030661436449
eCl @ ss numarası, Sürüm 9.0
27-27-24-03
eCl @ ss numarası, Sürüm 11.0
27-27-24-03
Onay - Standartlar
Sertifikalar
TÜV
cULus
EAC
FCC
IC
cULus
EAC
FCC
IC
Genel veri
Ürün adı
RSS260
Standartlar
IEC 60947-5-3
Genel bilgi
Evrensel kodlama
ISO 14119'a göre kodlama seviyesi
Düşük
Aktif prensip
RFID
Konut inşaat formu
Blok
Kurulum koşulları (mekanik)
floş değil
Sensör topolojisi
Seri kablolama için sensör
Muhafaza malzemesi
Plastik, termoplastik, kendi kendine sönen
Aktif alan
Cam elyafı, termoplastik
Brüt ağırlık
60,4 g
Hazır olma süresi, maksimum
2.000 ms
Tepki süresi, maksimum
100 ms
Risk süresi, maksimum
200 ms
Genel veriler - Özellikler
Seri teşhis
Evet
Teşhis çıkışı
Evet
Kısa devre tespiti
Evet
Kısa devre tanıma
Evet
Güvenlik fonksiyonları
Evet
Basamaklı
Evet
Integral System Diagnostics, durum
Evet
LED sayısı
3
Sinyal verme fonksiyonlu yarı iletken çıkışların sayısı
1
Arıza korumalı dijital çıktıların sayısı
2
Sensörlerin Seri kablolama sayısı
31
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
IEC 60947-5-3
EN 62061
IEC 61508
IEC 60947-5-3
EN 62061
IEC 61508
En fazla performans seviyesi
e
EN13849'a göre kontrol kategorisi
4
PFH değeri
6.80 x 10⁻¹⁰ / saat
Güvenlik Bütünlük Seviyesi (SIL), aşağıdakiler için geçerlidir:
3
Görev süresi
20 yıl)
Mekanik Veri
Harekete geçirici paneller
yanal
ön taraf
ön taraf
Aktif alan
yan
cephe
cephe
Montaj
Sensörü monte etmek için genellikle 20 mm vida uzunluğu yeterlidir. Montaj plakaları kullanıldığında 25 mm uzunluğunda vidalar öneririz.
Sağlanan anahtarlama mesafesi "AÇIK", ön
10 mm
Sağlanan anahtarlama mesafesi "AÇIK", yan
6 mm
Sağlanan anahtarlama mesafesi "KAPALI", ön
18 mm
Sağlanan anahtar mesafesi "KAPALI" S ar , yanal
15 mm
Anahtar mesafesi S n
ön 12 mm
yanal 9 mm
yanal 9 mm
Histerezis (Anahtar mesafesi), maksimum
2 mm
RR doğruluğunu tekrarlayın
0,5 mm
Not (Tekrar doğruluğu R )
Eksenel kaçıklık: Uzun kenar, maksimum 8 mm'lik sensör ve aktüatör yükseklik yanlış hizalamasına (x) izin verir (örn. Montaj toleransı veya koruyucu kapı sarkması nedeniyle). Eksenel kaçıklık (y) maks. ± 18 mm (şekle bakın: Çalışma prensibi). İki sensör sistemi arasındaki minimum boşluk 100 mm
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Konektör M8
Not
Ara bağlantı kablosunun kablo bölümü, her iki bağlantı türü için de dikkate alınmalıdır! Kablo uzunluğu ve kablo bölümü, çıkış akımına bağlı olarak voltaj düşüşünü değiştirir
Mekanik veriler - Boyutlar
Sensörün yüksekliği
18 mm
Sensör uzunluğu
29,5 mm
Sensör genişliği
39,2 mm
Çevre koşulları
Koruma sınıfı
IP 65 - IEC / EN 60529
IP 67 - IEC / EN 60529
IP 67 - IEC / EN 60529
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+65 ° C
Depolama ve nakliye sıcaklığı, minimum
-25 ° C
Depolama ve taşıma sıcaklığı, maksimum
+85 ° C
EN 60068-2-6'ya göre titreşim direnci
10… 55 Hz, genlik 1 mm
Şoka dayanma
30 g / 11 ms
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
0.8 kV
Aşırı gerilim kategorisi
III
VDE 0100'e göre kirlilik derecesi
3
Elektriksel veri
Gerilim türü
DC (doğru akım)
Yüksüz akım
100 mA
Anma çalışma gerilimi
24 VDC -% 15 / +% 10
Anma çalışma gerilimi, minimum
20,4 VDC
Anma çalışma gerilimi, maksimum
26,4 VDC
İşletim akımı
600 mA
EN 60947-5-1'e göre gerekli nominal kısa devre akımı
100 A
Anahtarlama frekansı, yakl.
1 Hz
Elektrik verileri - Arıza korumalı dijital çıkışlar
Versiyonlar
p tipi
Gerilim düşüşü U d , maksimum
1 V
Akım kaçağı
0,5 mA
Gerilim, Kullanım kategorisi DC12
24 VDC
Akım, Kullanım kategorisi DC12
0.25 A
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
0.25 A
Elektriksel veriler - Teşhis çıkışı
Çalışma akımı (teşhis çıkışı)
150 mA
Versiyonlar
p tipi
Gerilim düşüşü U d , maksimum
2 V
Elektrik verileri - Elektromanyetik uyumluluk (EMC)
Girişimci radyasyon
IEC 61000-6-4
EMC derecelendirmesi
IEC 60947-3
Durum göstergesi
Not (LED anahtarlama koşulları ekranı)
LED sarı: Çalışma durumu
LED yeşil: Besleme gerilimi
LED kırmızı: Hata
LED yeşil: Besleme gerilimi
LED kırmızı: Hata
Pin ataması
PIN 1
A1 U e : Beyaz
PIN 2
X1 güvenlik girişi 1: Kahverengi
PIN 3
A2 GND: Yeşil
PIN 4
Y1 güvenlik çıkışı 1: Sarı
PIN 5
seri teşhis çıkışı OUT Gri
PİM 6
X2 güvenlik girişi 2: Pembe
PİM 7
Y2 güvenlik çıkışı 2: Mavi
PİM 8
IN seri teşhis girişi Pembe
Aksesuar
Öneri (aktüatör)
RST16-1
RST-U-2
RST260-1
RST-U-2
RST260-1
Önerilen emniyet şalteri
KORUYUN PSC1
SRB
-E-301ST SRB-E-201LC
SRB
-E-301ST SRB-E-201LC
