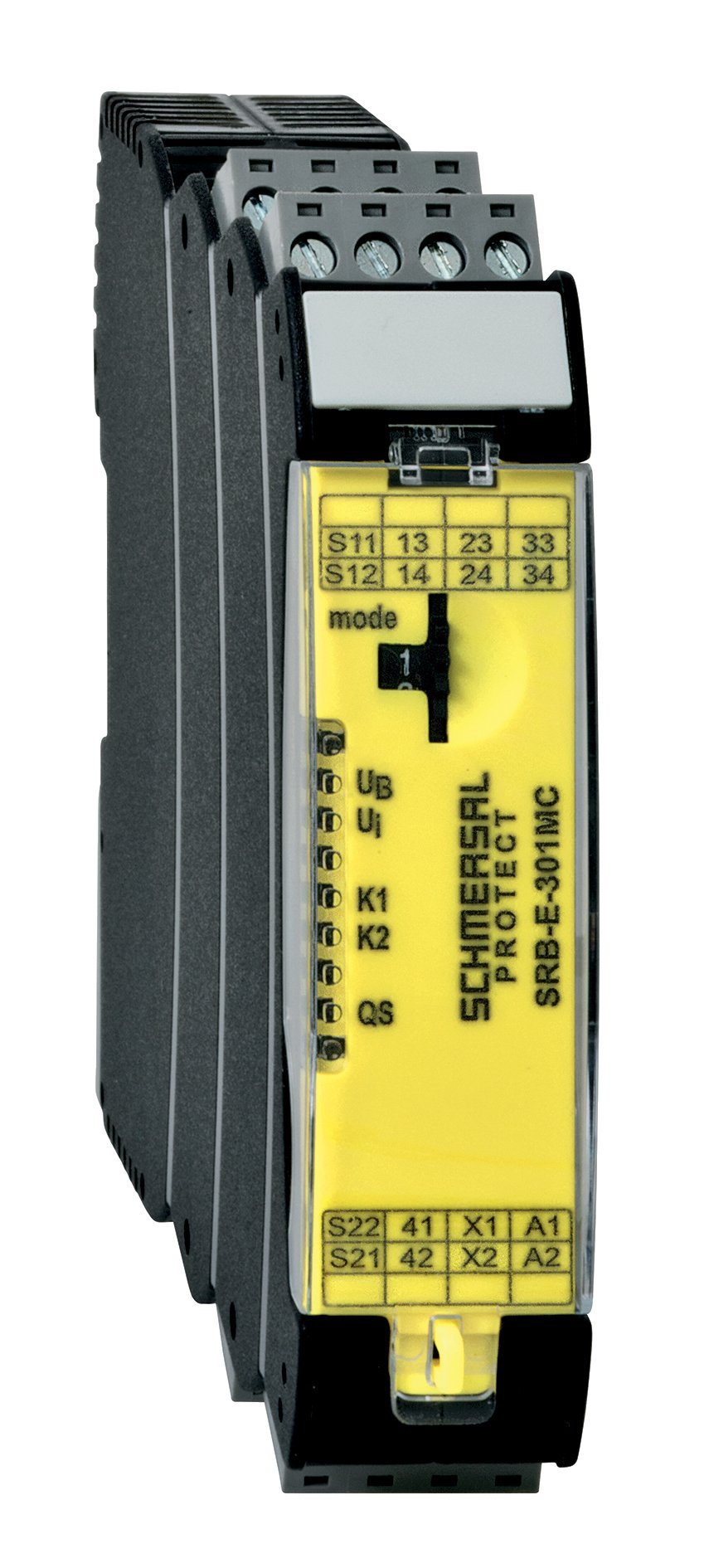

Schmersal SRB-E-301MC 103014374
0 - Yorum
Kategori
Marka
Stok Kodu
2737656
Garanti Süresi
24 Ay
Fiyat
569,30 EUR + KDV
* 7.263,67 TL den başlayan taksitlerle!
26.643,14 TL
Schmersal SRB-E-301MC 103014374
1 Sinyalleme kontağı
Kodlama ile yuvalı sonlandırma
1 veya 2 kanallı sinyal değerlendirmesi
3 güvenlik kontağı, durdurma kategorisi 0
Başlatma / geri besleme devresi izleme
İsteğe bağlı olarak kısa devre tanıma ile
Cat'e kadar uygulamalar için uygundur. 4 / PL e ve SIL 3'e kadar
Ürün tipi açıklaması
SRB-E-301MC
Makale numarası (sipariş numarası)
103014374
EAN (Avrupa Makale Numarası)
4030661508696
eCl @ ss numarası, Sürüm 9.0
27-37-18-19
eCl @ ss numarası, Sürüm 11.0
27-37-18-19
ETIM numarası, sürüm 6.0
EC001449
Onay - Standartlar
Sertifikalar
BG
cULus
CCC
EAC
CNCA
cULus
CCC
EAC
CNCA
Genel veri
Ürün adı
SRB-E-301MC
Standartlar
ISO 13849-1
IEC 61508
EN 60947-5-1
IEC 62061
IEC 60204-1
IEC 61508
EN 60947-5-1
IEC 62061
IEC 60204-1
İklimsel stres
EN 60068-2-78
Muhafaza malzemesi
Cam elyafı ile güçlendirilmiş termoplastik, havalandırmalı
Kontakların malzemesi, elektrik
Ag-Ni, kendi kendini temizleyen, pozitif sürücü
Brüt ağırlık
175 g
Genel veriler - Özellikler
Durdurma Kategorisi
0
Elektronik Sigorta
Evet
Tel kopma tespiti
Evet
Kısa devre tanıma
Evet
Çıkarılabilir Terminaller
Evet
Girişi başlat
Evet
Geri besleme devresi
Evet
Otomatik sıfırlama işlevi
Evet
Toprak bağlantısı algılama
Evet
Integral System Diagnostics, durum
Evet
Yardımcı kontak sayısı
1
LED sayısı
5
Açıcı sayısı
2
Emniyet kontağı sayısı, STOP 0
3
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
IEC 62061
IEC 61508
IEC 62061
IEC 61508
Güvenlik değerlendirmesi - Röle çıkışları
Performans Seviyesi, en fazla
e
EN13849'a göre kontrol kategorisi
4
Teşhis Kapsamı (DC) Seviyesi
>% 99
PFH değeri
6,00 x 10-9 / saat
PFD değeri
4,00 x 10⁻⁵
Güvenlik Bütünlük Seviyesi (SIL), aşağıdakiler için geçerlidir:
3
Görev süresi
20 yıl)
Ortak Neden Arızası (CCF), minimum
65
Mekanik Veri
Montaj
IEC 60715'e göre standart DIN raylarına oturur
Mekanik ömür, tipik
10.000.000 İşlem
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vidalı bağlantı, geçmeli
sert veya esnek
sert veya esnek
Terminal atamaları
IEC 60947-1
Kablo kesiti, minimum
0,25 mm²
Kablo kesiti, maksimum
2,5 mm²
Kliplerin sıkma torku
0,5 Nm
Mekanik veriler - Boyutlar
Genişlik
22,5 mm
Yükseklik
98 mm
Derinlik
115 mm
Çevre koşulları
Muhafazanın koruma sınıfı
IP40
Açıklığın koruma sınıfı
IP54
Kliplerin veya Terminallerin koruma sınıfı
IP20
Ortam sıcaklığı, minimum
-25 ° C
Ortam sıcaklığı, maksimum
+60 ° C
Depolama ve nakliye sıcaklığı, minimum
-40 ° C
Depolama ve taşıma sıcaklığı, maksimum
+85 ° C
EN 60068-2-6'ya göre titreşim direnci
10 ... 55 Hz, Genlik 0.35 mm
Şoka dayanma
30 g / 11 ms
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
4 kV
Aşırı gerilim kategorisi
III
IEC / EN 60664-1'e göre kirlilik derecesi
2
Elektriksel veri
Frekans aralığı
50 Hz
60 Hz
60 Hz
Anma çalışma gerilimi
24 VAC -% 15 / +% 10
24 VDC -% 15 / +% 20, artık dalgalanma maks. % 10
24 VDC -% 15 / +% 20, artık dalgalanma maks. % 10
Kontroller için nominal AC voltajı, 50 Hz, minimum
20,4 VAC
AC 50 Hz'de nominal kontrol voltajı, maksimum
26.4 VAC
Kontroller için nominal AC voltajı, 60 Hz, minimum
20,4 VAC
AC 60 Hz'de nominal kontrol voltajı, maksimum
26.4 VAC
DC minimumda kontroller için anma AC gerilimi
20,4 VDC
DC'de nominal kontrol voltajı, maksimum
28,8 VDC
Elektrik enerjisi tüketimi
3,4 W
Elektrik enerjisi tüketimi
8.5 VA
Temas direnci, maksimum
0.1 Ω
Not (Temas direnci)
yeni durumda
Elektrik kesintisi durumunda, tipik olarak bırakma gecikmesi
80 ms
Acil durumda bırakma gecikmesi, tipik olarak
20 ms
Otomatik başlatmada çekme gecikmesi, maksimum, tipik olarak
100 ms
RESET'te çekme gecikmesi, tipik olarak
20 ms
Anahtarlama frekansı, maksimum
0.3 Hz
Elektrik verileri - Güvenli röle çıkışları
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
4 bir
Anahtarlama kapasitesi, minimum
10 VDC
Anahtarlama kapasitesi, minimum
10 mA
Anahtarlama kapasitesi, maksimum
250 VAC
Anahtarlama kapasitesi, maksimum
6 bir
Elektrik verileri - Dijital girişler
İletim direnci, maksimum
40 Ω
Elektrik verileri - Röle çıkışları (yardımcı kontaklar)
Anahtarlama kapasitesi, maksimum
24 VDC
Anahtarlama kapasitesi, maksimum
1 A
Elektrik verileri - Elektromanyetik uyumluluk (EMC)
EMC derecelendirmesi
EMC Direktifi
Durum göstergesi
Belirtilen çalışma durumları
Konum rölesi K2
Konum rölesi K1
Dahili çalışma gerilimi U i
UB: Besleme gerilimi açık
Konum rölesi K1
Dahili çalışma gerilimi U i
UB: Besleme gerilimi açık
Diğer veri
Not (uygulamalar)
Güvenlik sensörü
Koruma sistemi
menteşeli güvenlik koruması
Acil Durdurma düğmesi
Çekme telli acil durdurma anahtarları
Güvenlik ışık perdesi
Güvenlik ışık bariyerleri
Koruma sistemi
menteşeli güvenlik koruması
Acil Durdurma düğmesi
Çekme telli acil durdurma anahtarları
Güvenlik ışık perdesi
Güvenlik ışık bariyerleri
