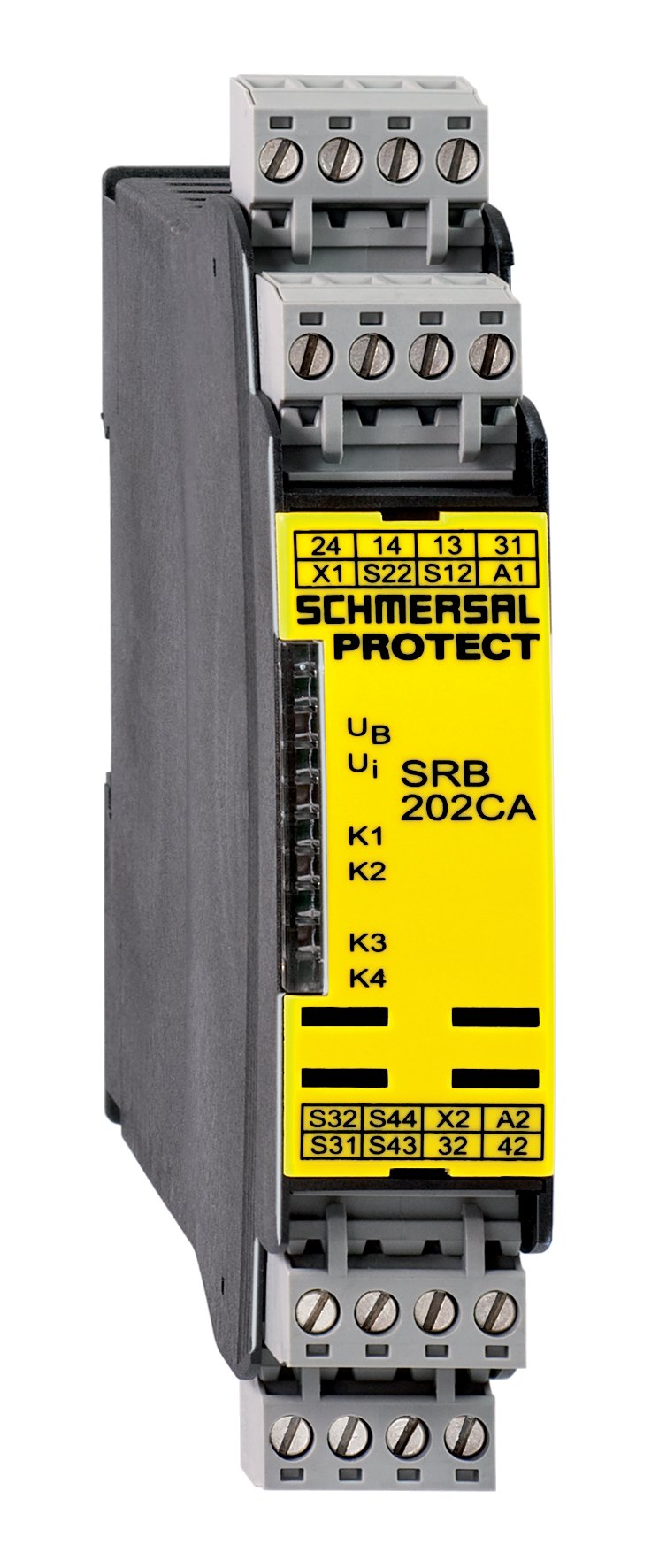

Schmersal SRB202CS-24VDC 101176208
2 Sinyal verme çıkışları
İki fonksiyonlu emniyetli kontrol modülü (çift değerlendirme)
Düzey 1: Kenar algılama olmadan reset, Opsiyonel Otomatik reset fonksiyonu, Düzey 2: / Açıcı düzen (NC) Açıcı düzen (NC)
Farklı kapatma davranışı ile 2 olurlama yolları, örneğin acil stop her iki olurlama yolunu açar (seviye 1); koruma kapısı denetleme sadece ikinci olurlama yolunu açar (seviye 2)
Potansiyeli olmayan kontaktların sinyal işleme fonksiyonları için uygun. Örneğin Acil Stop kumanda aygıtları (seviye 1), emniyet fonksiyonlu konum anahtarları, bobinli kilitlemeler ve emniyet sensörleri (seviye 2)
Sipariş ayrıntıları
Ürün tip tanımı
SRB202CS 24VDC
Ürün numarası (sipariş numarası)
101176208
EAN (European Article Number)
4250116201914
eCl@ass Numara, Sürümü 9.0
27-37-18-19
27-37-18-19
ETIM number, version 6.0
EC001449
Yedek ürün numarası
101177154
31.12.2022
Onaylar
Verileri
cULus
EAC
EAC
Genel veriler
Ürün adı
SRB202CS
Normlar, talimatlar
IEC 61508
IEC/EN 60204-1
ISO 13849-1
EN 60947-5-1
IEC/EN 60204-1
ISO 13849-1
EN 60947-5-1
İklime ilişkin zorlama
EN 60068-2-78
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik, havalandırılmış
Malzeme, kontaklar, elektrikli
AgSn0, Ag-Ni, kendi kendini temizler, pozitif hareket
Brüt ağırlık
235 g
Genel veriler - Özellikler
Durdurma kategorisi
0
Elektronik sigorta
Evet
Kopuk tel algılaması
Evet
Çıkarılabilir klemensler
Evet
Başlangıç girişi
Evet
Geri besleme devresi
Evet
Otomatik reset fonksiyonu
Evet
Toprak bağlantısı algılama
Evet
Entegre gösterge, durum
Evet
Yardımcı kontaktların sayısı
2
Açıcı için giriş sayısı (NC)
2
Kapatıcı için giriş sayısı (NO)
2
LED sayısı
6
Emniyet kontaktlarının sayısı
2
Güvenlik sınıflandırması
Normlar, talimatlar
EN 60947-5-1
IEC 61508
IEC 61508
Güvenlik sınıflandırması - Röle çıkışları
e
Kategori, durdurma 0
4
Diagnostic Coverage (DC) Level, durdur 0
≥ 99 %
PFH değeri, durdur 0
2,00 x 10⁻⁸ /h
Safety Integrity Level (SIL), durdur 0
3
Mission time
20 Year(s)
Common Cause Failure (CCF), minimum
65
Mekanik veriler
Montaj
EN 60715 e uygun standart DIN rayının üzerine kilitlenir
Mechanical life, typical
10,000,000 Operations
Mekanik veriler - Boyutlar
Konektör, konektör
Vida bağlantısı
Sabit ya da esnek
Sabit ya da esnek
Terminal tanımlamaları
IEC/EN 60947-1
Kablo kesiti, minimum
0,25 mm²
Kablo kesiti, maximum
2,5 mm²
Klemenslerin sıkma torku
0,6 Nm
Genişlik
22,5 mm
Yükseklik
100 mm
Derinlik
121 mm
Ortam koşulları
Mahfaza koruma türü
IP40
Montaj alanının koruma türü
IP54
Klemenslerin veya bağlantıların koruma türü
IP20
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+45 °C
Depolama ve taşıma sıcaklığı, minimum
-40 °C
Depolama ve taşıma sıcaklığı, maximum
+85 °C
Titreşime karşı direnç EN 60068-2-6 göre
10 ... 55 Hz, Genlik 0.35 mm
şoka karşı direnç
10 g / 11 ms
Nominal darbeye dayanma gerilimi
4 kV
III
Kirlilik derecesi e göre IEC/EN 60664-1
2
Elektriksel veriler
Nominal çalışma gerilimi
24 VDC -15% / +20%, arta kalan dalga max. 10%
Kontrol seçenekleri için nominal DC gerilimi, minimum
20,4 VDC
Kontrol seçenekleri için nominal DC gerilimi, maximum
28,8 VDC
Elektriksel güç tüketimi
4,4 W
Kontak direnci, maksimum
0,1 Ω
Bilgi (kontak direnci)
yeni durumda
Elektrik kesintisi durumunda kapatma gecikmesi, tipik
80 ms
ACİL DURDURMA durumunda kapatma gecikmesi, tipik
20 ms
Otomatik başlatma durumunda yaklaşma gecikmesi, tipik
100 ms
Ayarlanabilir
SIFIRLAMA durumunda yaklaşma gecikmesi, tipik
20 ms
Elektriksel veriler - emniyet röle çıkışı
Voltage, Utilisation category AC15
250 VAC
Current, Utilisation category AC-15
6 A
Voltage, Utilisation category DC13
24 VDC
Current, Utilisation category DC13
6 A
Switching capacity, minimum
10 VDC
Switching capacity, minimum
10 mA
Switching capacity, maximum
250 VAC
Switching capacity, maximum
8 A
Elektriksel veriler - dijital girişler
İletim direnci, maximum
40 Ω
Elektriksel veriler - röle çıkışlar (Yardımcı kontak)
Switching capacity, maximum
24 VDC
Switching capacity, maximum
2 A
Elektriksel veriler - Elektromanyetik uyumluluk (EMC)
EMC rating
EMC-Directive
Durum göstergesi
Konum rölesi K2
Konum rölesi K1
Dahili çalışma gerilimi Ui
Konum rölesi K3
Konum rölesi K1
Dahili çalışma gerilimi Ui
Konum rölesi K3
Muhtelif veriler
Bilgi (uygulama kullanımları)
Güvenlik sensörü
Koruma sistemi
Halatlı acil stop anahtarları
Acil Stop butonu
Koruma sistemi
Halatlı acil stop anahtarları
Acil Stop butonu
