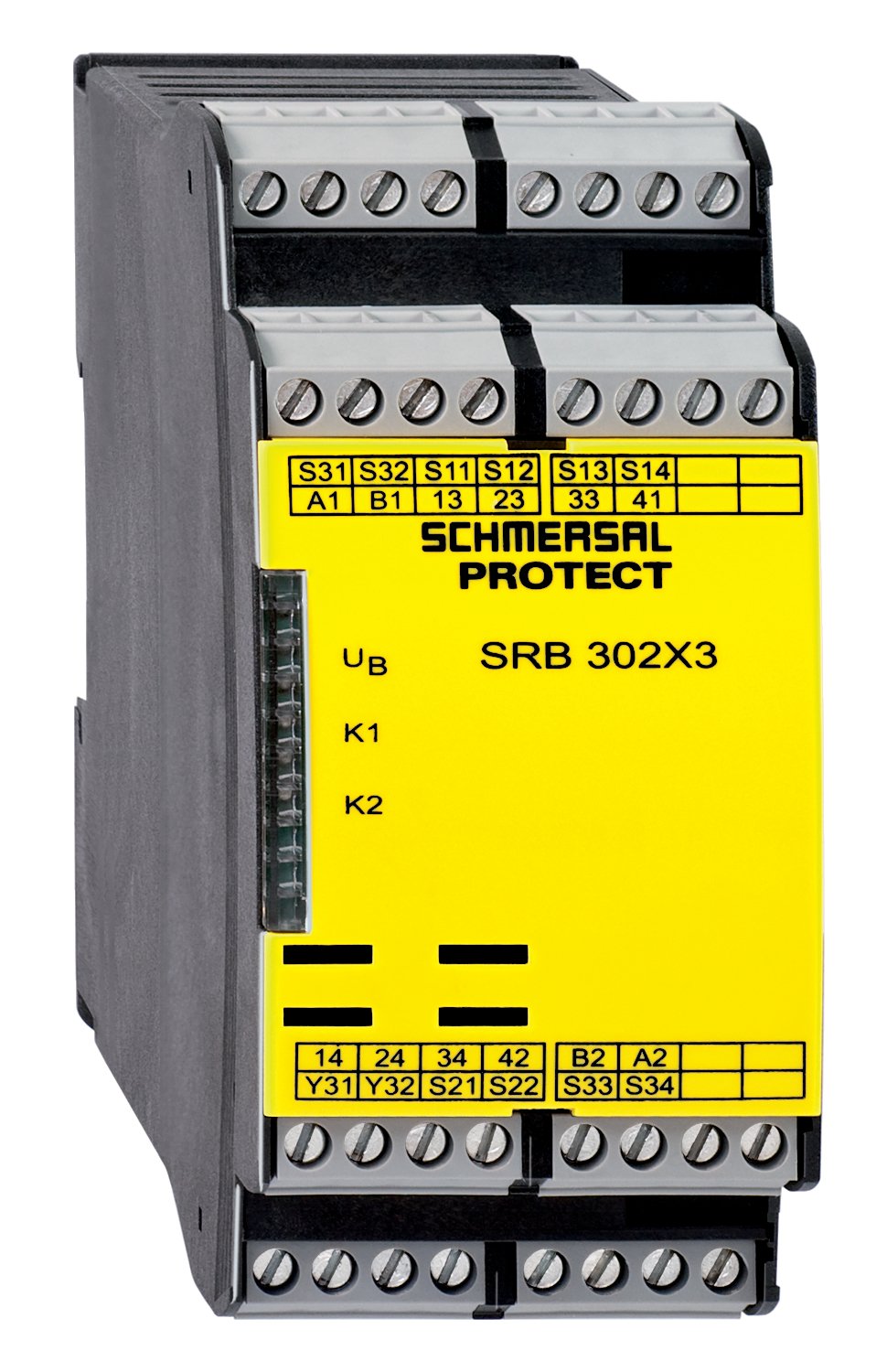

Schmersal SRB302X3-24VAC/DC-230VAC 101181616
2 Sinyal verme çıkışları
3 emniyet kontaktları, DUR 0
Örneğin emniyetli ışık ızgaraları / perdeleri gibi potansiyellere bağlanmış çıkışların sinyal çevirmek için uygun
Potansiyeli olmayan çıkışların sinyal işleme çevirmek için uygun. Örneğin acil stop kumanda aygıtları, konum anahtarları ve bobinli kilitlemeler.
Ürün tip tanımı
SRB 302X3-24V-230V
Ürün numarası (sipariş numarası)
101181616
EAN (European Article Number)
4250116202119
eCl@ass Numara, Sürümü 9.0
27-37-18-19
27-37-18-19
ETIM number, version 6.0
EC001449
Onaylar
Verileri
cULus
EAC
EAC
Genel veriler
Ürün adı
SRB 302X3
Normlar, talimatlar
IEC 61508
IEC/EN 60204-1
ISO 13849-1
EN 60947-5-1
IEC/EN 60204-1
ISO 13849-1
EN 60947-5-1
İklime ilişkin zorlama
EN 60068-2-78
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik, havalandırılmış
Malzeme, kontaklar, elektrikli
Ag-Ni 10 ve 0.2 µm altın kaplama
Brüt ağırlık
450 g
Genel veriler - Özellikler
Durdurma kategorisi
0
Elektronik sigorta
Evet
Kopuk tel algılaması
Evet
Kısa devre tanımı
Evet
Başlangıç girişi
Evet
Geri besleme devresi
Evet
Otomatik reset fonksiyonu
Evet
Kenar algılamasını sıfırlama
Evet
Toprak bağlantısı algılama
Evet
Entegre gösterge, durum
Evet
Yardımcı kontaktların sayısı
2
LED sayısı
3
Açıcıların sayısı
2
Emniyet kontaktlarının sayısı
3
Güvenlik sınıflandırması
Normlar, talimatlar
EN 60947-5-1
IEC 61508
IEC 61508
Güvenlik sınıflandırması - Röle çıkışları
Performance Level, up to
e
Control category to EN13849
4
Diagnostic Coverage (DC) Level
> 99 %
PFH-value
2.00 x 10⁻⁸ /h
Safety Integrity Level (SIL), applicable for
3
Mission time
20 Year(s)
Common Cause Failure (CCF), minimum
65
Mekanik veriler
Montaj
EN 60715 e uygun standart DIN rayının üzerine kilitlenir
Mechanical life, typical
10,000,000 Operations
Mekanik veriler - Boyutlar
Konektör, konektör
Vida bağlantısı
Sabit ya da esnek
Sabit ya da esnek
Terminal tanımlamaları
IEC/EN 60947-1
Kablo kesiti, minimum
0,25 mm²
Kablo kesiti, maximum
2,5 mm²
Klemenslerin sıkma torku
0,6 Nm
Genişlik
45 mm
Yükseklik
100 mm
Derinlik
121 mm
Ortam koşulları
Mahfaza koruma türü
IP40
Montaj alanının koruma türü
IP54
Klemenslerin veya bağlantıların koruma türü
IP20
Ortam sıcaklığı, minimum
-25 °C
Ortam sıcaklığı, maximum
+60 °C
Depolama ve taşıma sıcaklığı, minimum
-40 °C
Depolama ve taşıma sıcaklığı, maximum
+85 °C
Titreşime karşı direnç EN 60068-2-6 göre
10 ... 55 Hz, Genlik 0.35 mm
şoka karşı direnç
30 g / 11 ms
Nominal darbeye dayanma gerilimi
4 kV
III
Kirlilik derecesi e göre VDE 0110
2
Elektriksel veriler
Frekans aralığı
50 Hz
60 Hz
60 Hz
Nominal çalışma gerilimi
24 VAC -15% / +10%
24 VDC -15% / +20%, arta kalan dalga max. 10%
230 VAC -15% / +10%
24 VDC -15% / +20%, arta kalan dalga max. 10%
230 VAC -15% / +10%
Kontrol seçenekleri için nominal AC gerilimi, 50 Hz, minimum
20,4 VAC
26,4 VAC
26,4 VAC
Kontrol seçenekleri için nominal AC gerilimi, 50 Hz, maximum
195,5 VAC
253 VAC
253 VAC
Kontrol seçenekleri için nominal AC gerilimi, 60 Hz, minimum
20,4 VAC
26,4 VAC
26,4 VAC
Kontrol seçenekleri için nominal AC gerilimi, 60 Hz, maximum
195,5 VAC
253 VAC
253 VAC
Kontrol seçenekleri için nominal DC gerilimi, minimum
20,4 VDC
Kontrol seçenekleri için nominal DC gerilimi, maximum
28,8 VDC
Kullanım kategorisi AC-15
230 VAC
Kullanım kategorisi AC-15
6 A
Kullanım kategorisi DC-13
24 VDC
Kullanım kategorisi DC-13
6 A
Elektriksel güç tüketimi
2,5 W
Elektriksel güç tüketimi
5 VA
Kontak direnci, maksimum
0,1 Ω
Bilgi (kontak direnci)
yeni durumda
Elektrik kesintisi durumunda kapatma gecikmesi, tipik
60 ms
"Acil durdurma" durumunda bırakma gecikmesi, maksimum
20 ms
SIFIRLAMA durumunda yaklaşma gecikmesi, tipik
20 ms
Elektriksel veriler - dijital girişler
İletim direnci, maximum
40 Ω
Elektriksel veriler - Elektromanyetik uyumluluk (EMC)
EMC rating
EMC-Directive
Durum göstergesi
Konum rölesi K2
Konum rölesi K1
Konum rölesi K1
Muhtelif veriler
Bilgi (uygulama kullanımları)
Koruma sistemi
Acil Stop butonu
Halatlı acil stop anahtarları
Işıklı güvenlik perdesi
Acil Stop butonu
Halatlı acil stop anahtarları
Işıklı güvenlik perdesi
