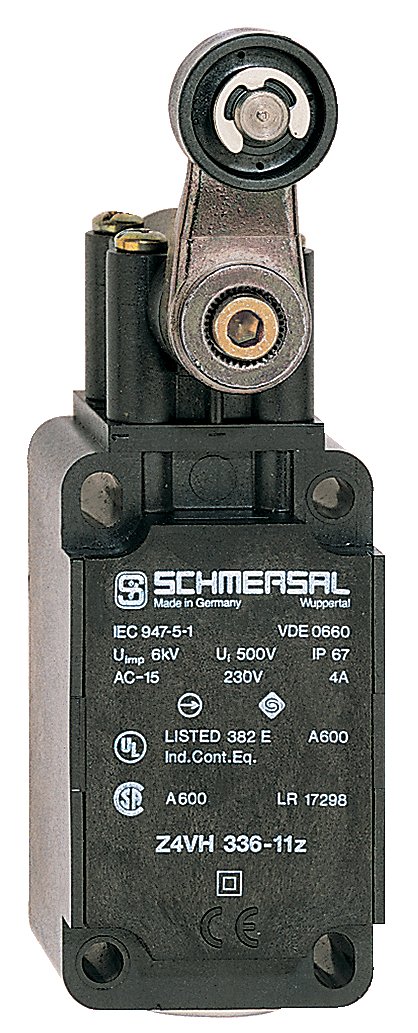

Schmersal T4VH 336-02Z-M20 101160103
Çift yalıtımlı
EN 50041'e göre tasarım
Termoplastik muhafaza
1 Kablo girişi M 20 x 1.5
Geniş alternatif aktüatör yelpazesi
10 ° adımlarla ayarlanabilen kol açısı
Petrol ve petrol ruhuna karşı iyi direnç
Aktüatör kafaları 4 x 90 ° yeniden konumlandırılabilir
Ürün tipi açıklaması
T4VH 336-02Z
Makale numarası (sipariş numarası)
101160103
EAN (Avrupa Makale Numarası)
4030661188867
eCl @ ss numarası, Sürüm 9.0
27-27-26-01
eCl @ ss numarası, Sürüm 11.0
27-27-26-01
ETIM numarası, sürüm 6.0
EC000030
ETIM numarası, sürüm 7.0
EC000030
Onay - Standartlar
Sertifikalar
cULus
CCC
EAC
CNCA
CCC
EAC
CNCA
Genel veri
Ürün adı
336 makara kolu H
Konut inşaat formu
Norm yapı tasarımı
Aktüatör tipi DIN EN 50041'e göre
Bir
Muhafaza malzemesi
Plastik, cam elyaf takviyeli termoplastik, kendi kendine sönen
Kontakların malzemesi, elektrik
Gümüş
Kol malzemesi
Metal film
Makara malzemesi
Plastik
Brüt ağırlık
160 g
Genel veriler - Özellikler
Güvenlik fonksiyonları
Evet
Emniyet kontaktlarının sayısı
2
Güvenlik değerlendirmesi
Standartlar
BG-GS-ET-15
ISO 13849-1
EN 60947-5-1
ISO 13849-1
EN 60947-5-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d Normalde kapalı kontak (NC)
20.000.000 İşlem
Mekanik Veri
Uyarıcı eleman
Makaralı kol
Mekanik ömür, tipik
30.000.000 İşlem
Harekete geçirici hız, maksimum
2,5 m / saniye
Not (Harekete geçirme hızı)
Anahtar ekseni için 30 ° aktüatör açısı ile aktüatör hız
Not (Geçiş süresi)
Hareket hızına göre geçiş süresi
Minimum harekete geçirici tork
0,3 Nm
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vida bağlantısı
Kablo kesiti, minimum
0,75 mm²
Kablo kesiti, maksimum
2,5 mm²
Not (Kablo bölümü)
Kablo bölümü hakkındaki tüm göstergeler iletken yüksüklerini içerir.
Mekanik veriler - Boyutlar
Sensörün yüksekliği
129,5 mm
Sensör uzunluğu
60,5 mm
Sensör genişliği
40,5 mm
Çevre koşulları
Koruma sınıfı
IP 65 - IEC / EN 60529
IP 67 - IEC / EN 60529
IP 67 - IEC / EN 60529
Ortam sıcaklığı, minimum
-30 ° C
Ortam sıcaklığı, maksimum
+80 ° C
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
6 kV
Elektriksel veri
Termal test akımı
10 A
EN 60947-5-1'e göre gerekli nominal kısa devre akımı
1.000 A
Kullanım kategorisi AC-15
230 VAC
Kullanım kategorisi AC-15
4 bir
Kullanım kategorisi DC-13
24 VDC
Kullanım kategorisi DC-13
4 bir
Anahtarlama elemanı
Açıcı (NC)
Anahtarlama prensibi
Sürünme devre elemanı
Hemen çıkma süresi, maksimum
2 ms
Frekans değiştirme
5.000 / saat
