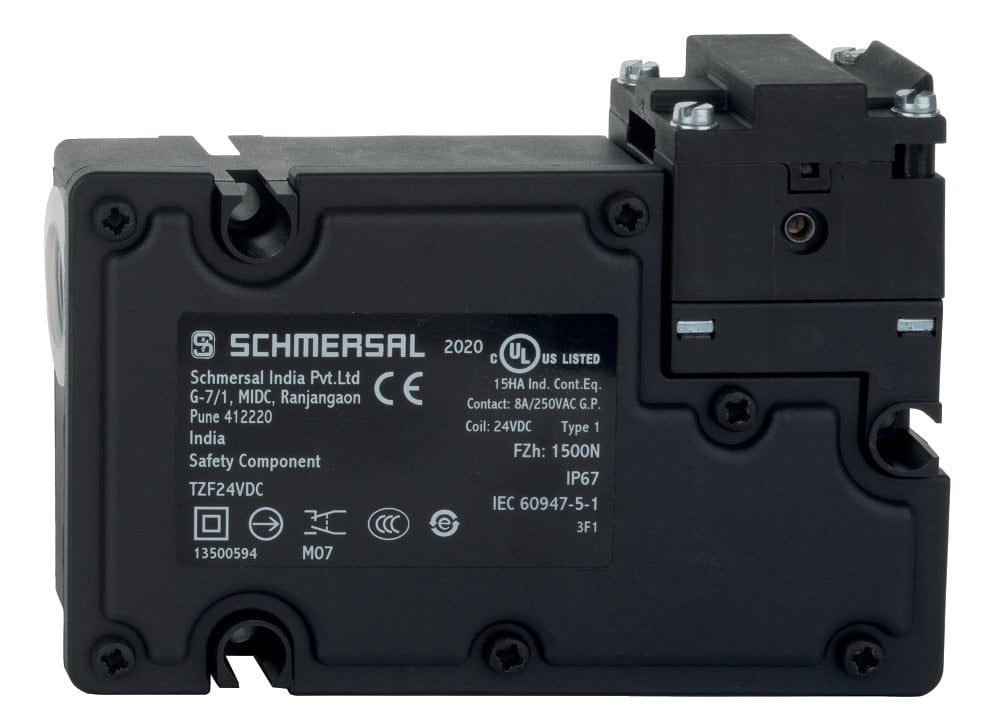

Schmersal TZF3OE/1SS24VDC 131164982 Solenoid Kilit
0 - Yorum
Kategori
Marka
Stok Kodu
2737648
Garanti Süresi
24 Ay
Fiyat
254,69 EUR + KDV
* 3.249,57 TL den başlayan taksitlerle!
11.919,43 TL
Schmersal TZF3OE/1SS24VDC 131164982 Solenoid Kilit
Tutma kuvveti 1500 N
Termoplastik muhafaza
Ürün tipi açıklaması
TZF3OE / 1SS24VDC
Makale numarası (sipariş numarası)
131164982
EAN (Avrupa Makale Numarası)
8905236103186
eCl @ ss numarası, Sürüm 9.0
27-27-26-03
eCl @ ss numarası, Sürüm 11.0
27-27-26-03
Genel veri
Standartlar
EN 60947-5-1
BG-GS-ET-19
BG-GS-ET-19
ISO 14119'a göre kodlama seviyesi
Düşük
Aktif prensip
elektromekanik
Muhafaza malzemesi
Cam elyafı, güçlendirilmiş termoplastik
Kontakların malzemesi, elektrik
Gümüş
Brüt ağırlık
480 g
Genel veriler - Özellikler
Kilidi açma gücü
Evet
Manuel yayın
Evet
Çalıştırma yönlerinin sayısı
4
Yardımcı kontak sayısı
1
Emniyet kontaktlarının sayısı
3
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d Normalde kapalı kontak (NC)
2.000.000 İşlem
B10d Normalde açık kontak (NO)
1.000.000 İşlem
Mekanik Veri
Mekanik ömür, tipik
1.000.000 İşlem
ISO14119 F zh uyarınca sıkıştırma kuvveti
1.500 N
Mandallama kuvveti
20 N
pozitif mola hareketi
3,5 mm
Pozitif kırılma kuvveti, minimum
20 N
Harekete geçirici hız, maksimum
0,3 m / s
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vidalı terminaller
Kablo kesiti, minimum
1 x 0,5 mm²
Kablo kesiti, maksimum
1 x 1,5 mm²
Not (Kablo bölümü)
Kablo bölümü hakkındaki tüm göstergeler iletken yüksüklerini içerir.
Mekanik veriler - Boyutlar
Sensörün yüksekliği
92,5 mm
Sensör uzunluğu
41 mm
Sensör genişliği
129 mm
Çevre koşulları
Koruma sınıfı
IP 65 - IEC / EN 60529
IP 67 - IEC / EN 60529
IP 67 - IEC / EN 60529
Ortam sıcaklığı, minimum
+0 ° C
Ortam sıcaklığı, maksimum
+50 ° C
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
2,5 kV
Elektriksel veri
Termal test akımı
4 bir
Anma kontrol gerilimi
24 VDC
EN 60947-5-1'e göre gerekli nominal kısa devre akımı
1.000 A
Elektrik gücü tüketimi, maksimum
8,5 W
Anahtarlama prensibi
Sürünme devre elemanı
Elektrik verileri - Güvenlik kontakları
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
4 bir
Elektrik verileri - Yardımcı kontaklar
Gerilim, Kullanım kategorisi AC15
230 VAC
Akım, Kullanım kategorisi AC-15
4 bir
Gerilim, Kullanım kategorisi DC13
24 VDC
Akım, Kullanım kategorisi DC13
4 bir
Diğer veri
Not (uygulamalar)
sürgülü güvenlik muhafazası
çıkarılabilir muhafaza
menteşeli güvenlik muhafazası
çıkarılabilir muhafaza
menteşeli güvenlik muhafazası
Teslimat kapsamı
Teslimata dahil
AZM400 solenoid kilidi teslimata dahil değildir.
