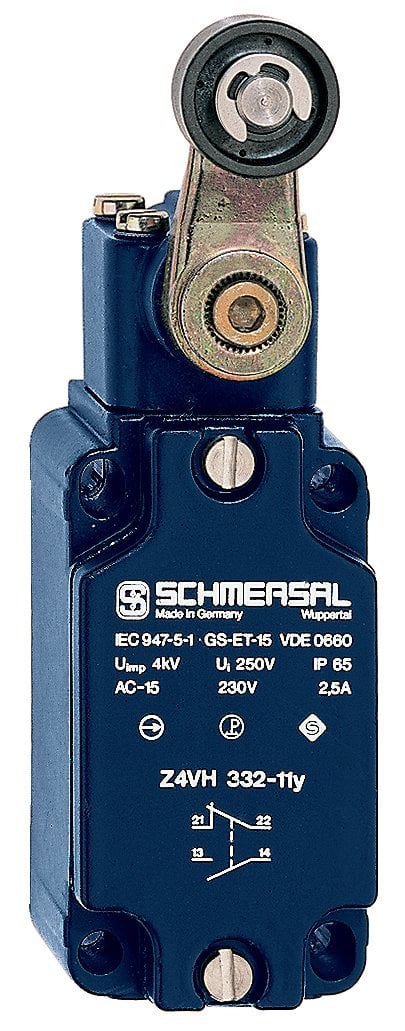

Schmersal Z4VH 332-11Y-PG13,5 101054569
- Metal muhafaza
- EN 50041'e göre tasarım
- Büyük temas kopması
- 40 mm x 76 mm x 40 mm
- 1 Kablo girişi M 20 x 1.5
- Altın kaplamalı sağlam siver kontakları
- Geniş alternatif aktüatör yelpazesi
- Manyetik depolamalı hızlı hareket sistemi
- 10 ° adımlarla ayarlanabilen kol açısı
- Petrol ve petrol ruhuna karşı iyi direnç
- Anahtarlama noktalarının yüksek tekrar doğruluğu
- Aktüatör kafaları 4 x 90 ° yeniden konumlandırılabilir
- Ani hareket sisteminden ayrılmış anahtarlama sistemi, kontak aşınmasından bağımsız olarak sabit anahtarlama noktası sağlar
Ürün tipi açıklaması
Z4VH 332-11Y-PG13,5
Makale numarası (sipariş numarası)
101054569
EAN (Avrupa Makale Numarası)
4030661024486
Onay - Standartlar
Sertifikalar
CCC
EAC
CNCA
EAC
CNCA
Genel veri
Ürün adı
332 makara kolu H
Standartlar
EN 60947-5-1
BG-GS-ET-15
BG-GS-ET-15
Konut inşaat formu
Norm yapı tasarımı
Aktüatör tipi DIN EN 50041'e göre
Bir
Muhafaza malzemesi
Metal film
Muhafaza kaplama malzemesi
boyalı
Kontakların malzemesi, elektrik
Altın kaplama gümüş
Kol malzemesi
Metal film
Makara malzemesi
Plastik
Brüt ağırlık
291 g
Genel veriler - Özellikler
Güvenlik fonksiyonları
Evet
Yardımcı kontak sayısı
1
Emniyet kontaktlarının sayısı
1
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d Normalde kapalı kontak (NC)
20.000.000 İşlem
Mekanik Veri
Uyarıcı eleman
Makaralı kol
Mekanik ömür, tipik
30.000.000 İşlem
Kontak açılışı
> 2 x 1,25 mm (tam strok için)
Harekete geçirici hız, minimum
10 mm / dak
Minimum harekete geçirici tork
0,4 Nm
Anahtarlama noktalarının doğruluğunu tekrarlayın
0.02
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vida bağlantısı
Kablo kesiti, minimum
1,5 mm²
Kablo kesiti, maksimum
2,5 mm²
Mekanik veriler - Boyutlar
Sensörün yüksekliği
129,5 mm
Sensör uzunluğu
60,5 mm
Sensör genişliği
40 mm
Çevre koşulları
Koruma sınıfı
IP65
Ortam sıcaklığı, minimum
-30 ° C
Ortam sıcaklığı, maksimum
+80 ° C
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
4 kV
Elektriksel veri
Termal test akımı
6 bir
EN 60947-5-1'e göre gerekli nominal kısa devre akımı
1.000 A
Kullanım kategorisi AC-15
230 VAC
Kullanım kategorisi AC-15
2,5 A
Anahtarlama elemanı
NO kontağı, NC kontağı
Anahtarlama prensibi
Snap anahtarı öğesi
Hemen çıkma süresi, maksimum
2,5 ms
Frekans değiştirme
3.000 / saat
Değiştirme süresi, minimum
1,5 ms
