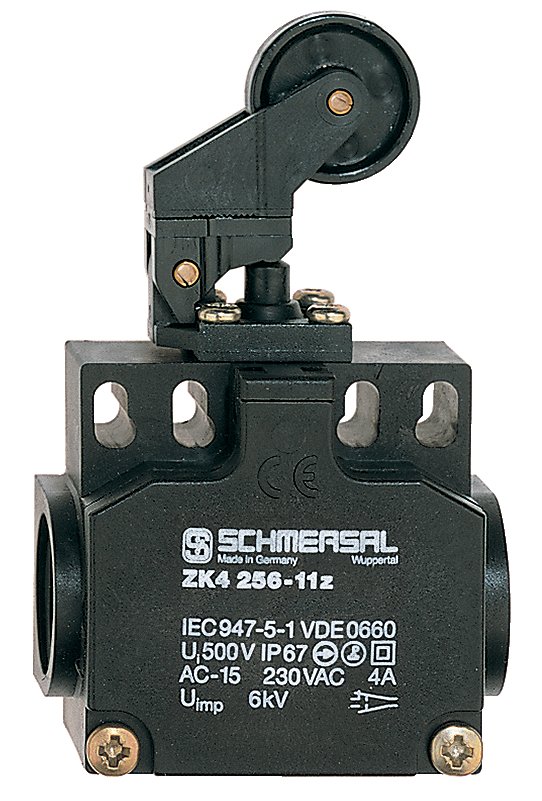

Schmersal ZK4256-11Z-M20 101167215
Çift izolasyonlu
Termoplastik muhafaza
58 mm x 50,5 mm x 31 mm
2 kablo girişleri M 20 x 1.5
EN 50047' e uygun kapağa montaj
Geniş kapsamlı alternatif aktüatör ler
Yağ ve petrol ispirtosuna karşı direnci iyi
Aktüatör uçları 4 x 90° açı ile tekrar konumlandırılabilir
Anahtarlama noktasına akdar sabit kontakt baskısı ile üzerine kilitleme
Sipariş ayrıntıları
Ürün tip tanımı
ZK4 256-11Z
Ürün numarası (sipariş numarası)
101167215
EAN (European Article Number)
4030661218281
eCl@ass Numara, Sürümü 9.0
27-27-26-01
27-27-26-01
ETIM number, version 6.0
EC000030
ETIM number, version 7.0
EC000030
Onaylar
Verileri
cULus
cCSAus
CCC
EAC
CNCA
cCSAus
CCC
EAC
CNCA
Genel veriler
Ürün adı
Z 256 Açılı kollu makara K4
Normlar, talimatlar
IEC 60947-5-1
ISO 13849-1
BG-GS-ET-15
ISO 13849-1
BG-GS-ET-15
Gövdenin konstrüksiyon şekli
Norm yapı tasarımı
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik kendiliğinden söner
Malzeme, kontaklar, elektrikli
AgCdO, kendi kendini temizler, pozitif hareket
Brüt ağırlık
85 g
Genel veriler - Özellikler
Güvenlik fonksiyonları
Evet
Yardımcı kontaktların sayısı
1
Emniyet kontaktlarının sayısı
1
Güvenlik sınıflandırması
Normlar, talimatlar
ISO 13849-1
Mission Time
20 Year(s)
Güvenlik sınıflandırması - Emniyetli çıkışlar
B10d Normalde kapalı kontakt (NC)
20.000.000 operasyon sayısı
Mekanik veriler
Devreye alma elemanı
Açılı kollu makara
Mechanical life, typical
20,000,000 Operations
Güç, devreye alma gücü, minimum {N}
6 N
Güç, zorunlu açılma gücü, minimum {N}
16 N
Kumanda hızı, minimum
56 mm/min
Kumanda hızı, maximum
1 m/s
Anahtar eksenine 30° aktüatör açısı ile aktüatör hız
Mekanik veriler - Boyutlar
Konektör, konektör
Vida bağlantısı
Kablo kesiti, minimum
0,75 mm²
Kablo kesiti, maximum
2,5 mm²
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor.
Sensörün yüksekliği
94 mm
Sensörün boyu
31 mm
Sensörün genişliği
58 mm
Ortam koşulları
Koruma sınıfı
IP65 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-30 °C
Ortam sıcaklığı, maximum
+80 °C
Nominal darbeye dayanma gerilimi
6 kV
Elektriksel veriler
Termal test akımı
10 A
N 60947-5-1 uyarınca koşullu nominal kısa devre akımı
1.000 A
Kullanım kategorisi AC-15
230 VAC
Kullanım kategorisi AC-15
4 A
Kullanım kategorisi DC-13
24 VDC
Kullanım kategorisi DC-13
1 A
Anahtarlama elemanı
Normalde açık kontakt (NO), Normalde kapalı kontakt (NC)
Anahtarlama prensibi
Sustalı anahtar elemanı
Geri gelme süresi, maximum
3 ms
Anahtarlama frekansı
5.000 /h
Değiştirme süresi, maximum
5,5 ms
