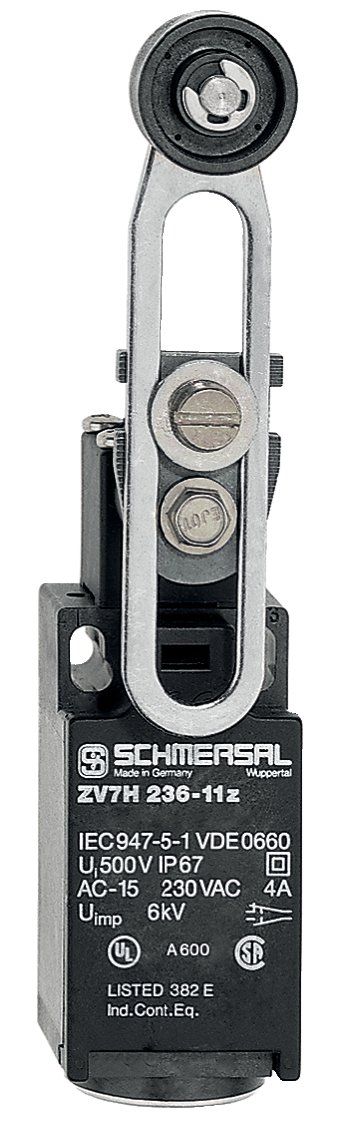

Schmersal ZV7H 236-11Z-M20 101156069
0 - Yorum
Kategori
Marka
Stok Kodu
273759
Garanti Süresi
24 Ay
Fiyat
171,48 EUR + KDV
* 2.187,92 TL den başlayan taksitlerle!
8.025,29 TL
Schmersal ZV7H 236-11Z-M20 101156069
- Çift yalıtımlı
- Termoplastik muhafaza
- 30 mm x 58,5 mm x 30 mm
- 1 Kablo girişi M 20 x 1.5
- sadece konumlandırma görevleri için
- EN 50047'ye göre montaj detayları
- Geniş alternatif aktüatör yelpazesi
- 10 ° adımlarla ayarlanabilen kol açısı
- Petrol ve petrol ruhuna karşı iyi direnç
- Aktüatör kafaları 4 x 90 ° yeniden konumlandırılabilir
- Anahtarlama noktasına kadar sabit temas basıncıyla hızlı hareket
Ürün tipi açıklaması
ZV7H 236-11Z
Makale numarası (sipariş numarası)
101156069
EAN (Avrupa Makale Numarası)
4030661177199
eCl @ ss numarası, Sürüm 9.0
27-27-06-01
eCl @ ss numarası, Sürüm 11.0
27-27-06-01
ETIM numarası, sürüm 6.0
EC000030
ETIM numarası, sürüm 7.0
EC000030
Onay - Standartlar
Sertifikalar
cULus
cCSAus
CCC
EAC
CNCA
cCSAus
CCC
EAC
CNCA
Genel veri
Ürün adı
Z 236 makara kolu 7H
Standartlar
IEC 60947-5-1
ISO 13849-1
BG-GS-ET-15
ISO 13849-1
BG-GS-ET-15
Konut inşaat formu
Norm yapı tasarımı
Muhafaza malzemesi
Plastik, cam elyaf takviyeli termoplastik, kendi kendine sönen
Kontakların malzemesi, elektrik
Gümüş
Kol malzemesi
Metal film
Makara malzemesi
Plastik
Brüt ağırlık
95 g
Genel veriler - Özellikler
Yardımcı kontak sayısı
1
Emniyet kontaktlarının sayısı
1
Güvenlik değerlendirmesi
Standartlar
ISO 13849-1
Görev süresi
20 yıl)
Güvenlik değerlendirmesi - Güvenlik çıktıları
B10d Normalde kapalı kontak (NC)
20.000.000 İşlem
Mekanik Veri
Uyarıcı eleman
Makaralı kol
Mekanik ömür, tipik
20.000.000 İşlem
Harekete geçirici hız, minimum
240 mm / dakika
Harekete geçirici hız, maksimum
1 m / s
Not (Harekete geçirme hızı)
Anahtar ekseni için 30 ° aktüatör açısı ile aktüatör hız
Minimum harekete geçirici tork
0,2 Nm
Mekanik veriler - Bağlantı tekniği
Terminal Konnektörü
Vida bağlantısı
Kablo kesiti, minimum
0,75 mm²
Kablo kesiti, maksimum
2,5 mm²
Not (Kablo bölümü)
Kablo bölümü hakkındaki tüm göstergeler iletken yüksüklerini içerir.
Mekanik veriler - Boyutlar
Sensörün yüksekliği
158,5 mm
Sensör uzunluğu
49 mm
Sensör genişliği
30 mm
Çevre koşulları
Koruma sınıfı
IP 65 - IEC / EN 60529
IP 67 - IEC / EN 60529
IP 67 - IEC / EN 60529
Ortam sıcaklığı, minimum
-30 ° C
Ortam sıcaklığı, maksimum
+80 ° C
Ortam koşulları - Yalıtım değeri
Anma dürtü dayanım gerilimi
6 kV
Elektriksel veri
Termal test akımı
10 A
EN 60947-5-1'e göre gerekli nominal kısa devre akımı
1.000 A
Kullanım kategorisi AC-15
240 VAC
Kullanım kategorisi AC-15
4 bir
Kullanım kategorisi DC-13
24 VDC
Kullanım kategorisi DC-13
1 A
Anahtarlama elemanı
NO kontağı, NC kontağı
Anahtarlama prensibi
Snap anahtarı öğesi
Hemen çıkma süresi, maksimum
3 ms
Frekans değiştirme
5.000 / saat
Geçiş süresi, maksimum
5,5 ms
