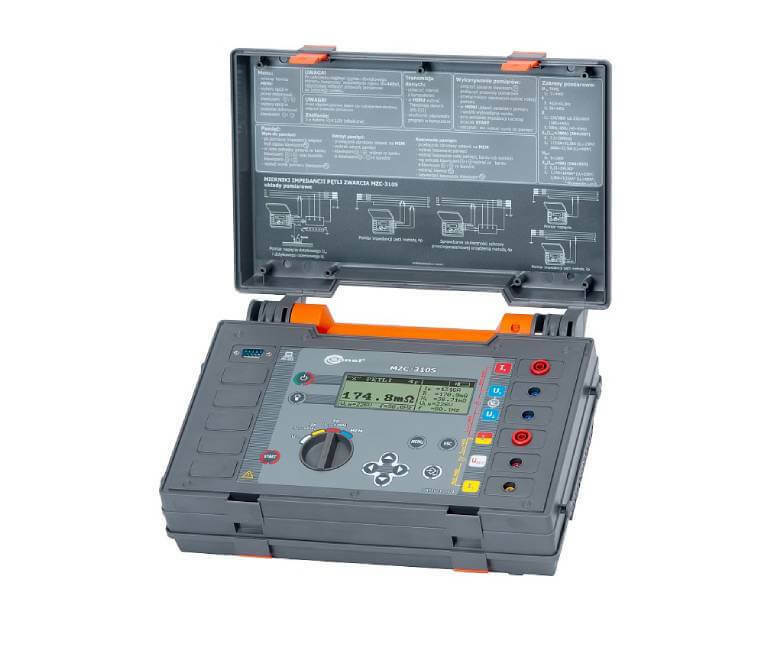

SONEL MZC-310S ÇEVRİM EMPEDANSI ÖLÇÜM CİHAZI

0 - Yorum
Marka
Stok Kodu
27423000856
Garanti Süresi
24 Ay
Fiyat
0,00 TL + KDV
0,00 TL

  • Yüksek akım ölçümlerinde hafiflik

    Sonel MZC-310S ölçüm cihazı, piyasada bulunan teknik olarak en gelişmiş kısa devre döngü empedans ölçüm cihazlarından biridir.

    Sonel MZC-310S ölçüm cihazının kullanımıyla, tüketici ağlarında ve ayrıca yüksek akım devre kesicilerle korunan dağıtım ağlarında kısa devre döngü empedansını test etmek mümkündür. Empedansı ölçerken aynı zamanda şok ve kontak voltajları da ölçülebilir. Otomatik kapanma koşulunun sağlanamadığı durumlarda, tesise gerilim kriterine göre işletme yetkisi verilebilir.

    Dört telli yöntemin uygulanması ve 150/280 A darbede ölçüm akımının akışı, gerçekleştirilen testin yüksek hassasiyetini belirler. Bu tek cihaz, çok sayıda ölçüm kabiliyetini gizleyerek birçok alandaki uzmanlar tarafından takdir edilmesini sağlar. Sayaç, PN-EN 61557 standardında belirtilen gereksinimlere uygundur.

    Yüksek akım ölçümleri için hafif

    yetenekler

    • 230 V'ta 150 A akım ile çok düşük kısa devre döngü empedanslarının (0,1 mΩ çözünürlükle) ölçümü; 440 V'ta maksimum 280 A.
    • 0,01 Ω çözünürlükte 230 V'ta 23 A, 440 V'ta maksimum 42 A akımla ölçüm .
    • Nominal gerilimli tesisatlarda ölçümler: 220/380 V ve 230/400 V ve frekansları 45…65 Hz.
    • Kısa devre sisteminde ölçüm yapabilme: faz-faz, faz-PE, faz-N.
    • Kısa devre akımı hesaplanırken faz gerilimi ile fazlar arası gerilim arasındaki fark.
    • Test ucunun uzunluğunu değiştirebilme (2p yöntemiyle ölçüm).
    • 4p (dört kutuplu) yöntem, test uçları kalibrasyon gerektirmez (280 A'ya kadar akımla ölçüm).
    • Direncinin ölçülmesi (R S ) ve reaktans (X S ) bileşenleri.

    Ek özellikler

    • Direnç 1 kΩ ile dokunma gerilimi ve dokunma şok gerilimi ölçümü.
    • 0…440 V aralığında AC voltaj ölçümü.
    • Frekans ölçümü 45,0...65,0 Hz.
    • 990 ölçüm sonucunun hafızası, verileri RS-232 aracılığıyla bir PC'ye aktarma yeteneği.
    • Güç kaynağı: şarj edilebilir pil (5x LR14).

    Başkalarının ulaşamayacağı alanlara ulaşmak

    Transformatörlerin doğrudan yakınında veya devrelerin yüksek akım koruması (birkaç yüz amperlik sigorta bağlantıları, motor devre kesicileri) ile donatıldığı transformatör istasyonlarında, arıza akımları birkaç yüz kilo-ampere ulaşabilir . Bu tür ağlarda arıza döngüsü empedansının ölçümü, tek miliohm düzeyinde ZS değerlerini ölçebilen yüksek akım ölçer gerektirir . Ticari teklifte bulunmayan bileşenleri (benzersiz arıza direnci) kullanan patentli teknik çözümümüz, bu tür zorlu koşullarda sayacı mükemmel performansla sunmamızı sağlar.

    Ödün vermeyen ölçümler

    Ticari olarak temin edilebilen arıza döngüsü empedans ölçerleri, ölçümleri asimetrik olarak, yani yarım dalga akımı kullanarak gerçekleştirir. Bu çözüm, testler sırasında her zaman transformatörün doğrusal davranışı ile sonuçlanmayan geçiş sabiti ve DC sabitini tanıtır. Bu da sonuçların doğruluğunu etkiler. MZC-310S yüksek akım arıza döngüsü empedans ölçer , ölçümler için simetrik akım uygular ; bu, ölçüm sisteminin ve arıza devresinin gelişmiş tasarımı sayesinde tam dalgayı kullandığı anlamına gelir.

    Başvuru

    MZC-310S, olası arıza akımının 55.7 kA'ya (EN 61557'ye göre ölçülmüştür) ulaşabileceği alçak gerilim sistemlerinde (220/380 V veya 230/400 V nominal gerilim) ölçümler için kullanılır . Cihazın düşük ağırlığı ve yüksek rahatlığı, onu büyük ve karmaşık üretim tesislerinde testler ve ölçümler için mükemmel kılar.


  • Ölçüm fonksiyonları Ölçüm aralığı Ekran aralığı Çözünürlük Kesinlik
    Voltaj 0V ... 440V 0V ... 440V 1 V ±(2% mv + 2 hane)
    Sıklık 45.0 Hz…65.0 Hz 45.0 Hz…65.0 Hz 0.1 Hz ±(0.1% mv + 1 hane)
    Kısa devre döngü parametreleri
    4p yöntemi - yüksek akım ölçümü maksimum akım 280 A 7,2 mΩ…1999 mΩ acc. EN 61557'ye göre 0.0 mΩ…1999 mΩ 0.1 mΩ'dan itibaren ±(2% mv + 2 hane)
    2p yöntemi - standart akım ölçümü maksimum akım 42 A 0.13 Ω…199.9 Ω'dan itibaren EN 61557'ye göre 0,00 Ω… 199,9 Ω 0,01 Ω'dan itibaren ±(%2 mv + 3 basamak)
    Kısa devre akımı okumaları
    4p yöntemi - yüksek akım ölçümü şebeke voltajı 230 V, 400 V 115,0 A'ya kadar… 55,7 kA 115.0 A… 400 kA 0.1 A'dan itibaren Arıza döngüsü için hata temelinde hesaplanır
    2p yöntemi - standart akım ölçümü 1.150 A…1607 A'dan itibaren EN 61557'ye göre 115.0 A… 400 kA 0.001 A'dan itibaren Arıza döngüsü için hata temelinde hesaplanır
    Dokunma ve şok voltajı
    4p yöntemi - yüksek akım ölçümü 0V ... 100V 0V ... 100V 1 V ±(%10 mv + 2 hane)



    mv - ölçülen değer
