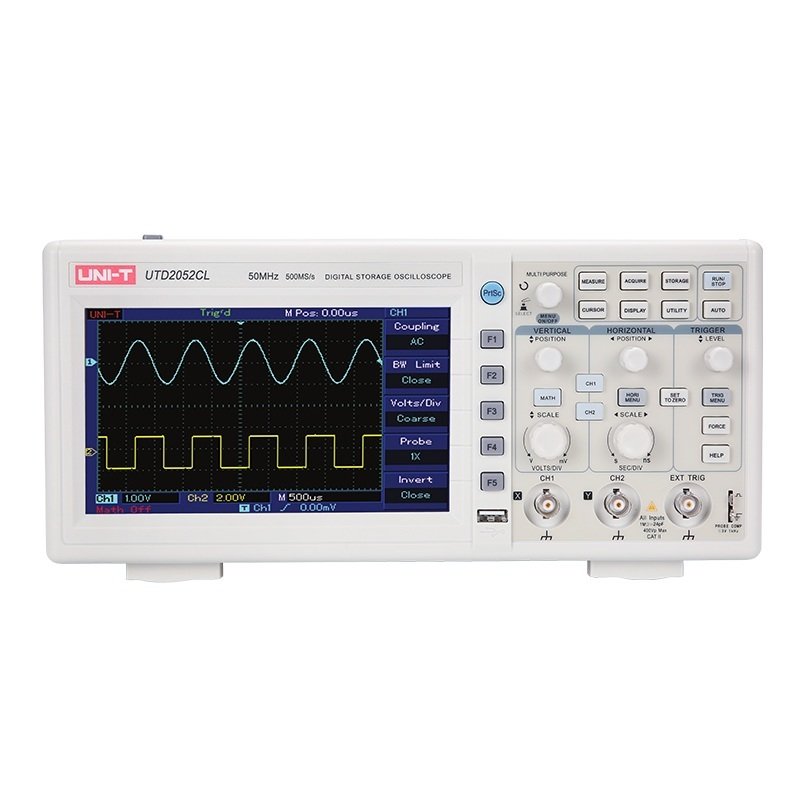

UNI-T UTD2052Cl 50MHz Dijital Osiloskop
Ürüne Genel Bakış :
UTD2000CL serisi, temel ölçümlerin ihtiyaçlarını karşılayan ekonomik bir tezgah tipi dijital depolama osiloskopudur. Basit ve net ön panel tasarımı, kullanıcılar için uygun işlemler sağlar.
Uygulamalar:
Seri veri analizi, titreşim analizi, veri depolama cihazı testi, elektrikli araç ve elektronik ekipman tasarımı, ses ekipmanlarının frekans tepkisini değerlendirme, otomotiv motorlarında sorun giderme, elektronik teknisyeni onarım ve bakımı.
Ürünün Genel Özellikleri :
1. 25MHz / 50MHz bant genişliği
2. 250MS / S veya500MS / s gerçek zamanlı örnekleme oranı
3. Düşük gürültü, geniş dikey aralık: lmV / div ~ 20V / div
4. USB sürücüsü ile yükseltilebilir sistem yazılımı
5. 28 dalga formu parametrelerinin Otomatik ölçümleri
6. 2.000wfms / s'den fazla dalga formu yakalama oranı
7. 7 inç TFT LCD, WVGA (400X 240)
Ürünün Teknik Özellikleri :
Özellikler |
||
Model |
UTD2052CL |
|
Bant genişliği |
50MHz |
|
Kanallar |
2 |
|
Örnekleme oranı |
500 ms / sn |
|
Yükseliş zamanı |
<7NS |
|
Bellek derinliği |
25kpts |
|
Dalga formu yakalama oranı |
> 2.000wfms / s |
|
Dikey ölçek (V / böl) |
1mV / div~20V / div |
|
Zaman tabanı ölçeği (s / böl) |
10ns / div~50s / div |
|
Depolama yöntemleri |
Kurulum, dalga formu, bitmap |
|
Tetikleyici özellikleri |
||
Frekans sayacı |
6 bit |
|
Tetikleyici türleri |
Kenar, darbe genişliği, video (UTD2025CL), alternatif |
|
Seviye aralığı |
İç |
Ekran merkezinden ± 8 bölme |
EXT |
±3V |
|
Holdoff aralığı |
80ns~1.5s |
|
Kenar tetikleyici türleri |
Yüksel, düş, yüksel ve düş |
|
Arayüzler |
USB OTG |
|
Genel özellikleri |
||
Güç |
100V〜240V ACrms, 50Hz / 60Hz |
|
Görüntüle |
7 inç TFT LCD, WVGA (400x240) |
|
Ürün rengi |
Beyaz ve gri |
|
Ürünün net ağırlığı |
2.2kg |
|
Ürün boyutu |
306 mm x 147 mm x 122 mm |
|
Standart aksesuarlar |
Prob x 2 (1x, 10x değiştirilebilir), güç kablosu, USB arabirim kablosu, PC yazılım CD'si |
|
Standart bireysel ambalaj |
Karton kutu |
