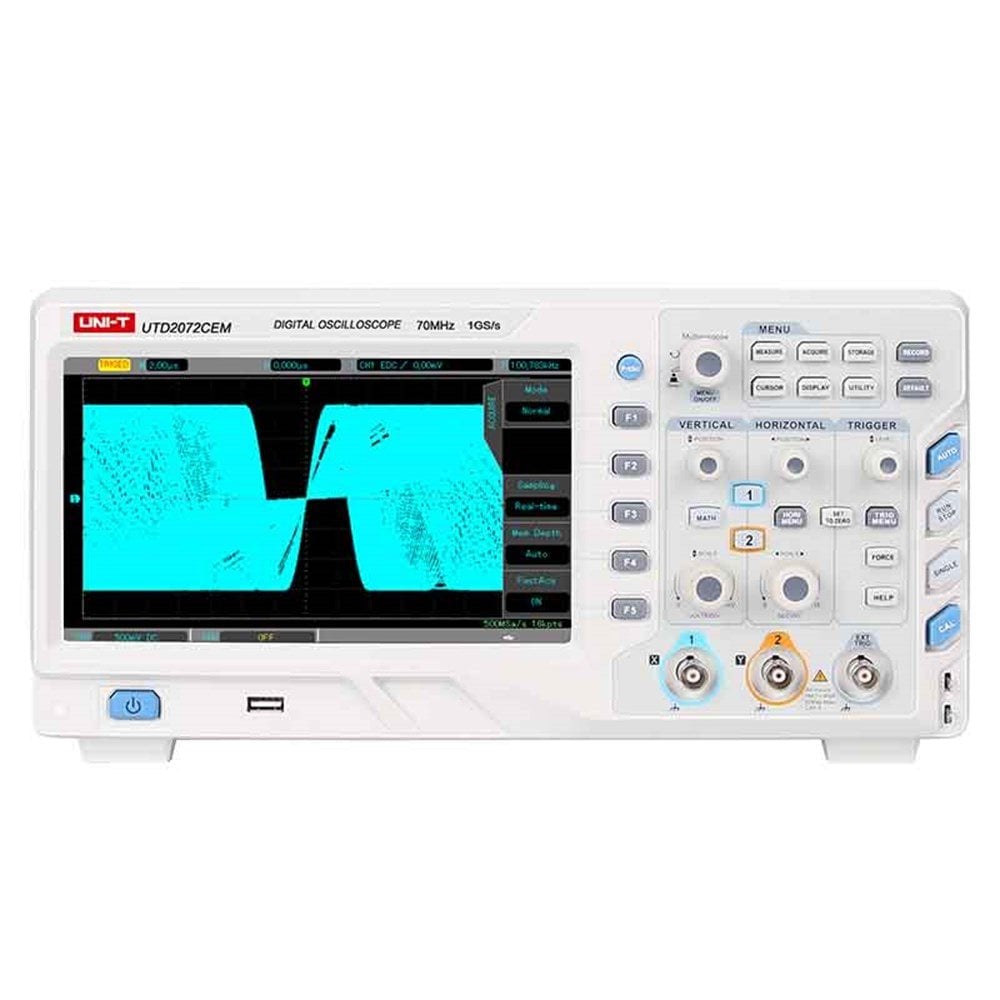

Uni-T UTD2072CEM 70MHz Dijital Hafızalı Osiloskop
Ürüne Genel Bakış :
UTD2000CEM serisi, 8 inç ekran, 800 × 480 yüksek çözünürlüklü ekran, 1GS / s örnekleme oranı, 20.000wfms / s dalga formu yakalama oranı, 32Mpts bellek derinliği, çeşitli tetik türleri ile uygun maliyetli tezgah üstü dijital depolama osiloskopudur. genel sinyal ölçümleri için uygundur.
Uygulamalar:
Seri veri analizi, titreşim analizi, veri depolama cihazı testi, elektrikli araç ve elektronik ekipman tasarımı, ses ekipmanlarının frekans tepkisini değerlendirme, otomotiv motorlarında sorun giderme, elektronik teknisyeni onarım ve bakımı.
Ürünün Genel Özellikleri :
1. 2 kanal
2. 70MHz / 100MHz bant genişliği; 1GSa / s gerçek zamanlı örnekleme oranı
3. 28Mpts'e kadar bellek derinliği
4. Kalibrasyon sinyal çıkışı: 10Hz, 100Hz, 1kHz (varsayılan olarak),
10kHz veya 100kHz
5. Max 10Mpts dalga formu kaydı
6. 8 inç TFT LCD, WVGA (800X480)
Ürünün Teknik Özellikleri :
|
Özellikler |
|
|
Model |
UTD2072CEM |
|
Bant genişliği |
70 MHz'lik |
|
Kanallar |
2 |
|
Örnekleme oranı |
1GS / s (tek kanal), 500MS / s (çift kanal) |
|
Yükseliş zamanı |
≤5ns |
|
Bellek derinliği |
28Mpts |
|
Dalga formu yakalama oranı |
≥20,000wfms / sn |
|
Dikey ölçek (V / böl) |
1mV / div ~ 20V / div (1MΩ) |
|
Zaman tabanı ölçeği (s / böl) |
2ns / div ~ 50s / div |
|
Giriş empedansı |
(1MΩ±2%)//(22pF±3pF) |
|
Depolama yöntemleri |
Kurulum, dalga, bitmap |
|
Tetikleyici türleri |
Kenar, darbe genişliği, eğim, video, runt, pencere |
|
Dalga formu işlemleri |
A + B, AB, A × B, A / B, FFT |
|
Otomatik ölçümler |
Maks, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, C ycRMS, Dönem, Frek, |
|
Ölçüm sayısı |
5 ölçümü aynı anda görüntüleme |
|
Ölçüm istatistikleri |
Ortalama, Maks, Min, standart sapma, ölçüm sayısı |
|
Frekans sayacı |
6 bit |
|
Arayüzler |
USB-OTG, Başarılı / Başarısız |
|
Genel özellikleri |
|
|
Güç |
100 ~ 240V ACrms, 50Hz / 60Hz |
|
Görüntüle |
8 inç TFT LCD, WVGA (800 x 480) |
|
Ürün rengi |
Beyaz ve gri |
|
Ürünün net ağırlığı |
3.5kg |
|
Ürün boyutu |
336 mm x 164 mm x 108 mm |
|
Standart aksesuarlar |
Prob x 2 (1x, 10x değiştirilebilir), PC yazılım CD'si, güç kablosu, USB arabirim kablosu |
|
Standart bireysel ambalaj |
Karton kutu |
